Sokkia GSX2 [31/93] Индикатор записи
![Sokkia GSX2 [31/93] Индикатор записи](/views2/1598117/page31/bg1f.png)
Индикатор записи
Индикатор памяти показывает, что идет запись данных в память приемника, и отображает объем памяти, доступный для
записи.

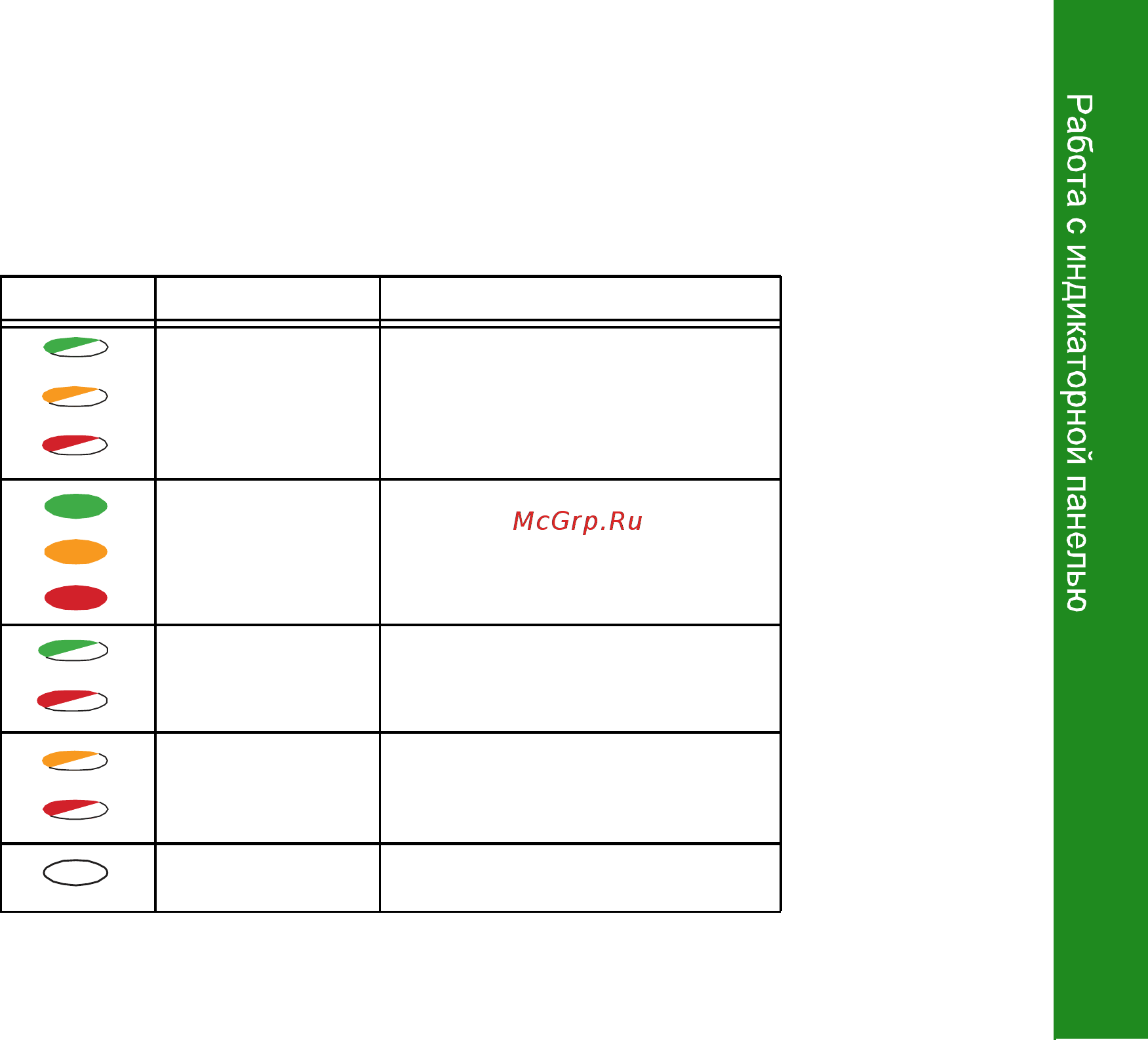

Таблица 4. Режимы индикатора записи
Индикатор Функция Описание
Идет запись файла. Каждое мигание
показывает, что данные
записываются в память.
Файл закрыт. Непрерывное горение
индикатора означает, что запись
данных не производится.
Попеременное мигание зеленым
Стирание памяти
и красным означает, что идет
стирание всех файлов.
Попеременное мигание красным и желтым
Форматирование означает, что идет инициализация
памяти
или форматирование карты памяти
Память отсутствует Индикатор выключен.
или неисправна
Индикаторы состояния приемника
Номер по каталогу: 1000737-01
17
