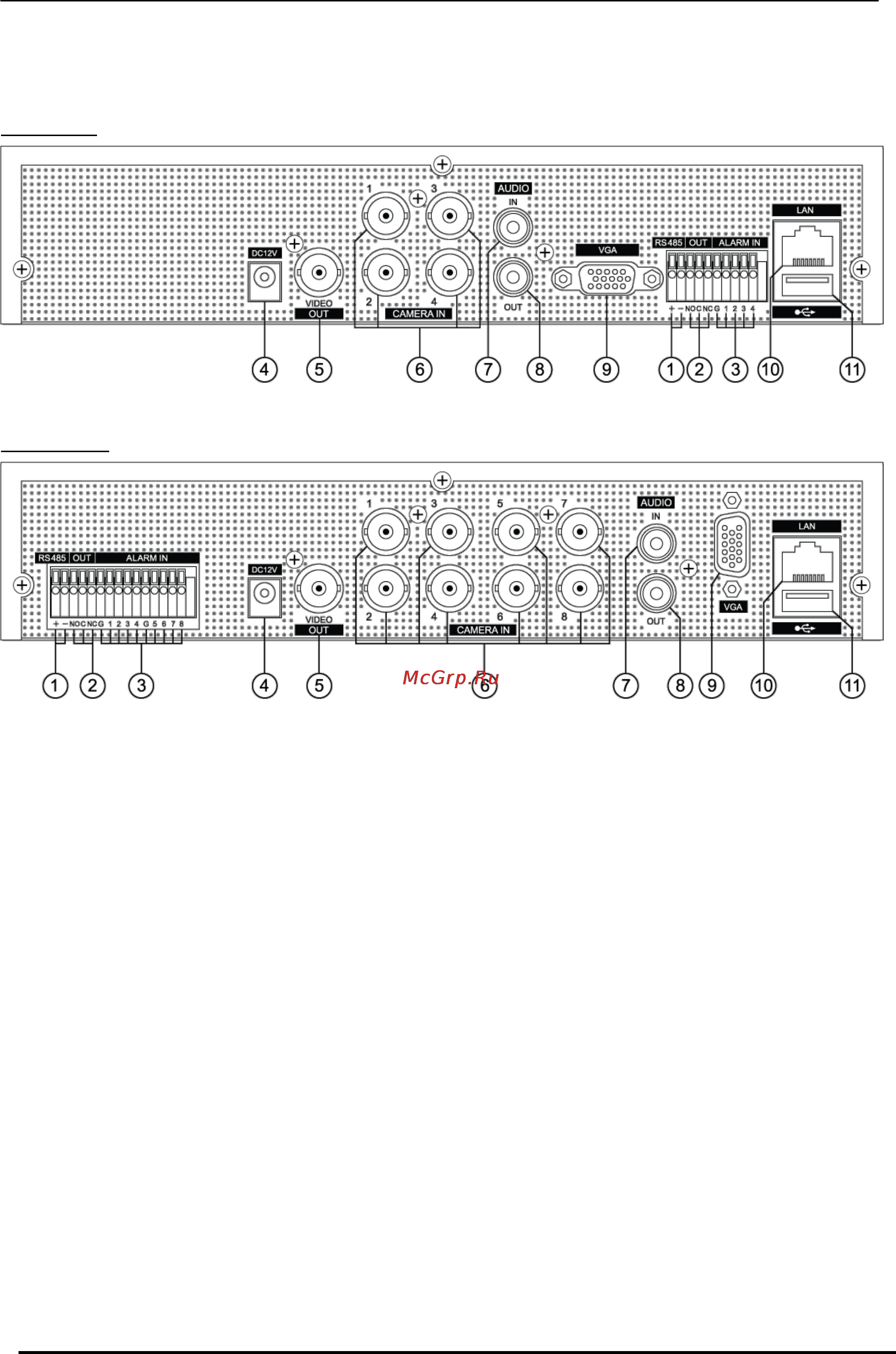

2. Расположение разъѐмов на задней панели

4 канала

8 каналов

1) RS-485 : для подключения PTZ-камер

2) Релейные выходы (ALARM OUT 1): для подключения тревожных реле

3) Входы тревоги (ALARM IN 1~4 или 1~8): служат для подключения датчиков

тревоги.

4) Питание POWER: для подключения блока питания постоянного тока

5) Композитный выход монитора: стандартный композитный видеовыход, BNC-

разъѐм

SPOT-выход: разъѐм для монитора выборочного видеоконтроля

6) CAM 1~4, 1~8 : входные BNC-разъѐмы для подключения камер 1~4 или 1~8

7) Аудиовход

8) Звуковой выход для подключения динамика: RCA-разъѐм

9) выходной разъѐм VGA

10) Порт Ethernet RJ-45 (локальная сеть LAN): для подключения удалѐнного ПК по

сети Ethernet

11) Порт USB (2.0): для подключения внешних USB-накопителей или USB-мыши.

Для обновления прошивки с флэш-карты USB.
