56
Насосы двустороннего входа серии DeLium (ДеЛиум)

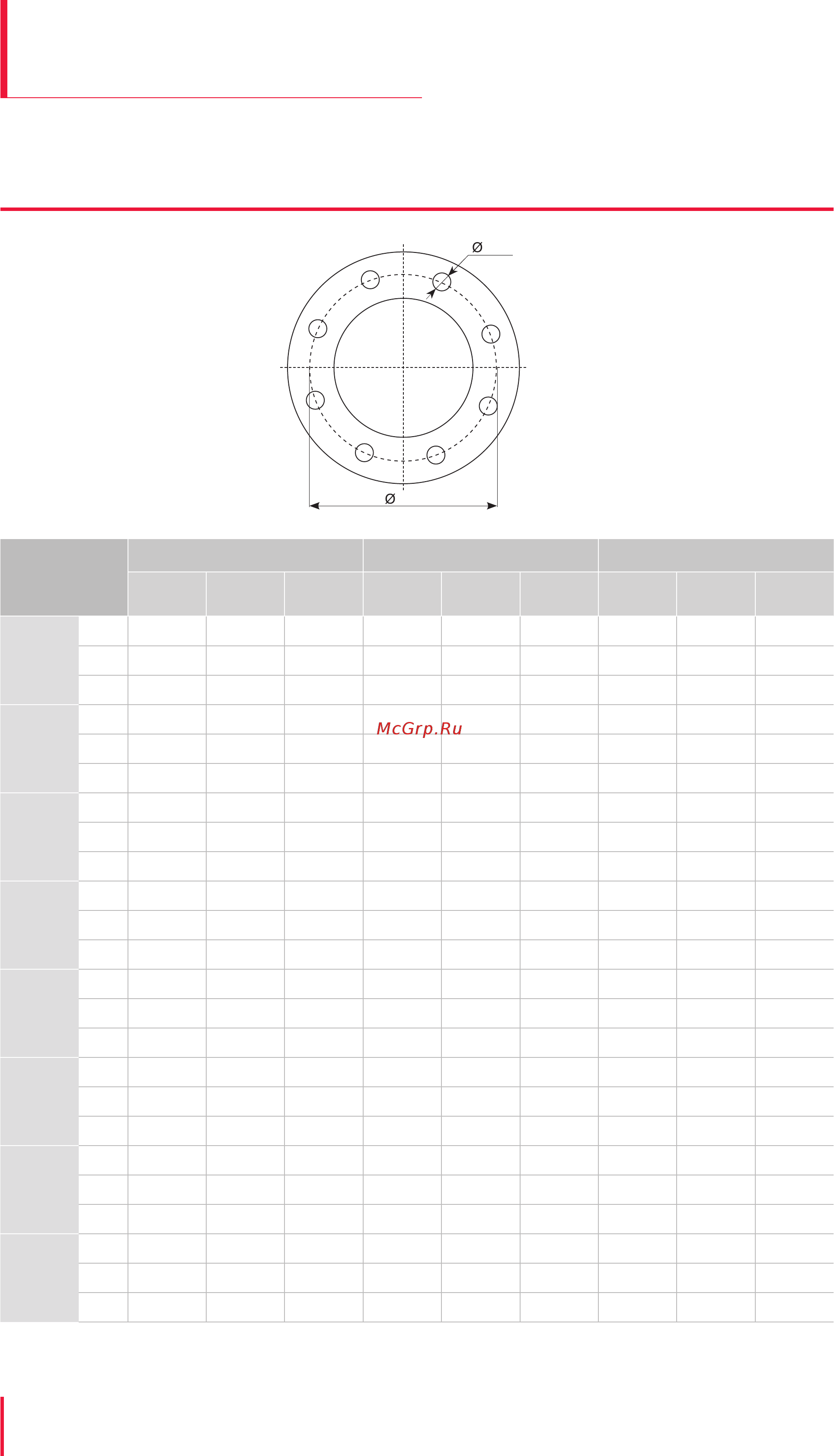

РАЗМЕРЫ ФЛАНЦЕВ НАСОСОВ
С ПОДАЧЕЙ ДО 3500 м
3
/ч
D
D1
n отв.
Размер
фланца
DIN2501, ISO7005/2 BS4504 ГОСТ 33259-2015
PN10 PN16 PN25
Table
10/11
Table
16/11
Table
25/11
Pу 1.0 Pу 1.6 Pу 2.5
DN125
D 19 19 28 19 19 28 18 18 26
D1 210 210 220 210 210 220 210 210 220
n 8 8 8 8 8 8 8 8 8
DN150
D 23 23 28 23 23 28 22 22 26
D1 240 240 250 240 240 250 240 240 250
n 8 8 8 8 8 8 8 8 8
DN200
D 23 23 28 23 23 28 22 22 26
D1 295 295 310 295 295 310 295 295 310
n 8 12 12 8 12 12 8 12 12
DN250
D 23 28 31 23 28 31 22 26 30
D1 350 355 370 350 355 370 350 335 370
n 12 12 12 12 12 12 12 12 12
DN300
D 23 28 31 23 28 31 22 26 30
D1 400 410 430 400 410 430 400 410 430
n 12 12 16 12 12 16 12 12 16
DN350
D 23 28 34 23 28 34 22 26 33
D1 460 470 490 460 470 490 460 470 490
n 16 16 16 16 16 16 16 16 16
DN400
D 28 31 37 28 31 37 26 30 36
D1 515 525 550 515 525 550 515 525 550
n 16 16 16 16 16 16 16 16 16
DN450
D 28 31 37 28 31 37 26 30 36
D1 565 585 600 565 585 600 565 585 600
n 20 20 20 20 20 20 20 20 20
РАЗМЕРЫ ФЛАНЦЕВ И ГАБАРИТНЫЕ РАЗМЕРЫ НАСОСОВ
