Ливгидромаш D 125-320A [4/64] Общее описание насосов серии delium
![Ливгидромаш D 125-320A [4/64] Общее описание насосов серии delium](/views2/1598506/page4/bg4.png)
2
Насосы двустороннего входа серии DeLium (ДеЛиум)
Серия DeLium (ДеЛиум) – новое поколение
центробежных насосов двустороннего входа
с горизонтальным разъёмом корпуса, раз-
работанных с использованием новейших
методов компьютерного моделирования и
учётом современных требований к энерго-
потреблению, надёжности и длительному
сроку эксплуатации.
Конструкция насосов и насосных агрегатов
соответствует требованиям стандартов ГОСТ Р
54805-2011, ГОСТ Р 54806-2011 / ISO 9905:1994 /
EN 733 к центробежным насосам двустороннего
входа с горизонтальным разъёмом корпуса.
Насосы серии DeLium (ДеЛиум) изготавливаются
на одном из ведущих предприятий по произ-
водству насосного оборудования в России
и странах СНГ – АО «ГМС Ливгидромаш».
ОБЛАСТИ ПРИМЕНЕНИЯ
–
Водное хозяйство и ЖКХ
–
Нефтегазовая отрасль
–
Химия и нефтехимия
–
Энергетика
–
Общепромышленное применение

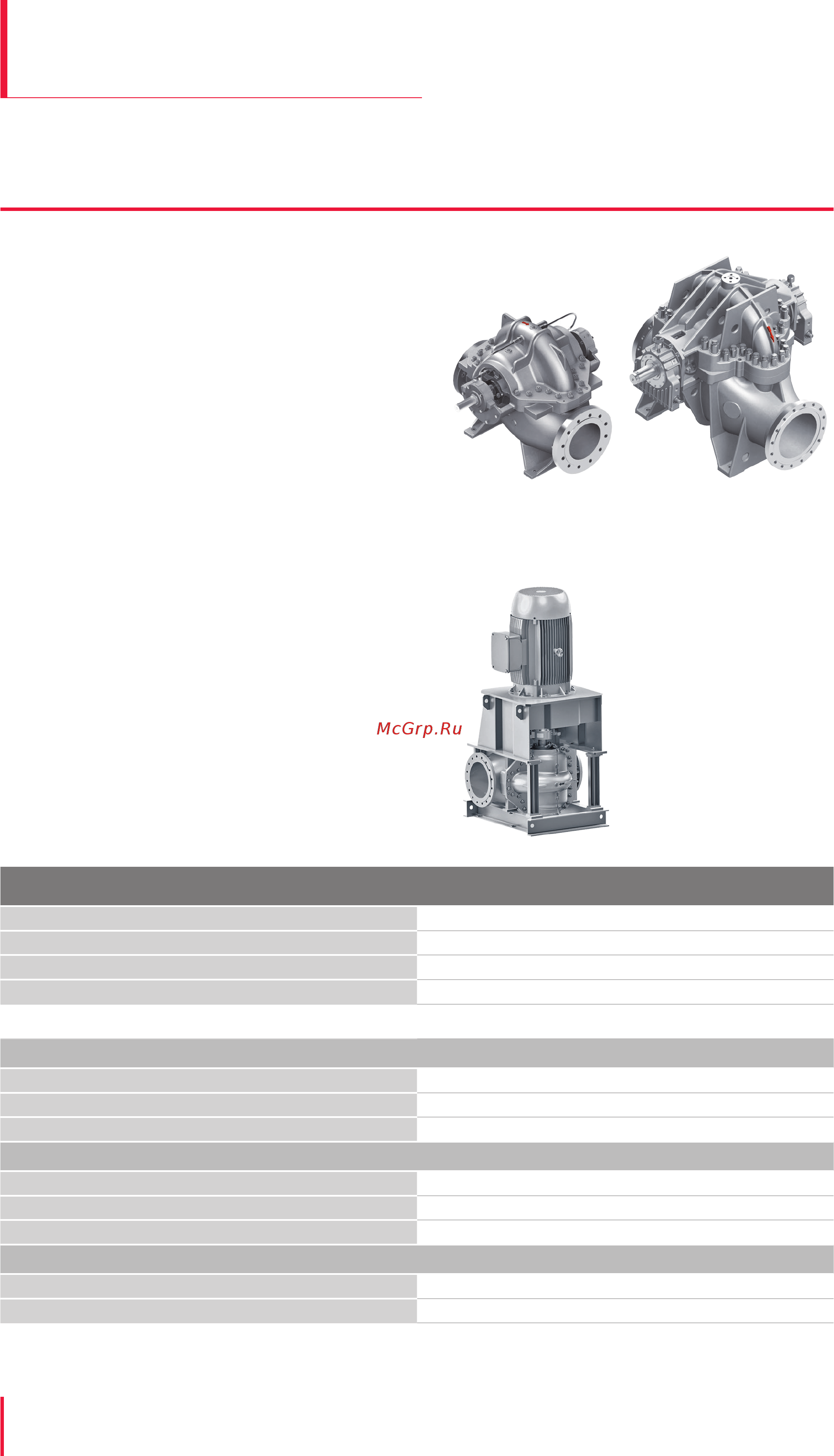

ОБЩЕЕ ОПИСАНИЕ НАСОСОВ СЕРИИ DeLium
Рис.1. Насосы DeLium
с подачей до 3500 м
3
/ч
Горизонтальная установка
Рис. 2. Насосы DeLium
с подачей свыше 3500 м
3
/ч
Горизонтальная установка
Рис. 3. Насосы DeLium
Вертикальная установка
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
диапазон подач
80 – 10 000 м
3
/ч
диапазон напоров 5 – 250 м
максимальное рабочее давление до 25 кгс/см
2
мощность приводного электродвигателя
до 3 750 кВт
Характеристики перекачиваемых сред
Вода и жидкости со сходными свойствами
диапазон температур
+ 1 … + 150
o
С
содержание твёрдых включений по массе до 0,2 %
размер твёрдых включений
до 4 мм
Нефть и нефтепродукты
диапазон температур
+ 1 … + 105
o
С
диапазон плотности 700 – 1 050 кг/м
3
максимальная вязкость
100 сСт
Химически активные жидкости
диапазон температур
+ 1 … + 85
o
С
водородный показатель
pH 1 – 11
