![Ливгидромаш D 125-320B [11/64] Разрез насосов подачей свыше 3500](/img/pdf.png)
Ливгидромаш D 125-320B [11/64] Разрез насосов подачей свыше 3500
![Ливгидромаш D 125-320A [11/64] Разрез насосов подачей свыше 3500](/views2/1598506/page11/bgb.png)
9

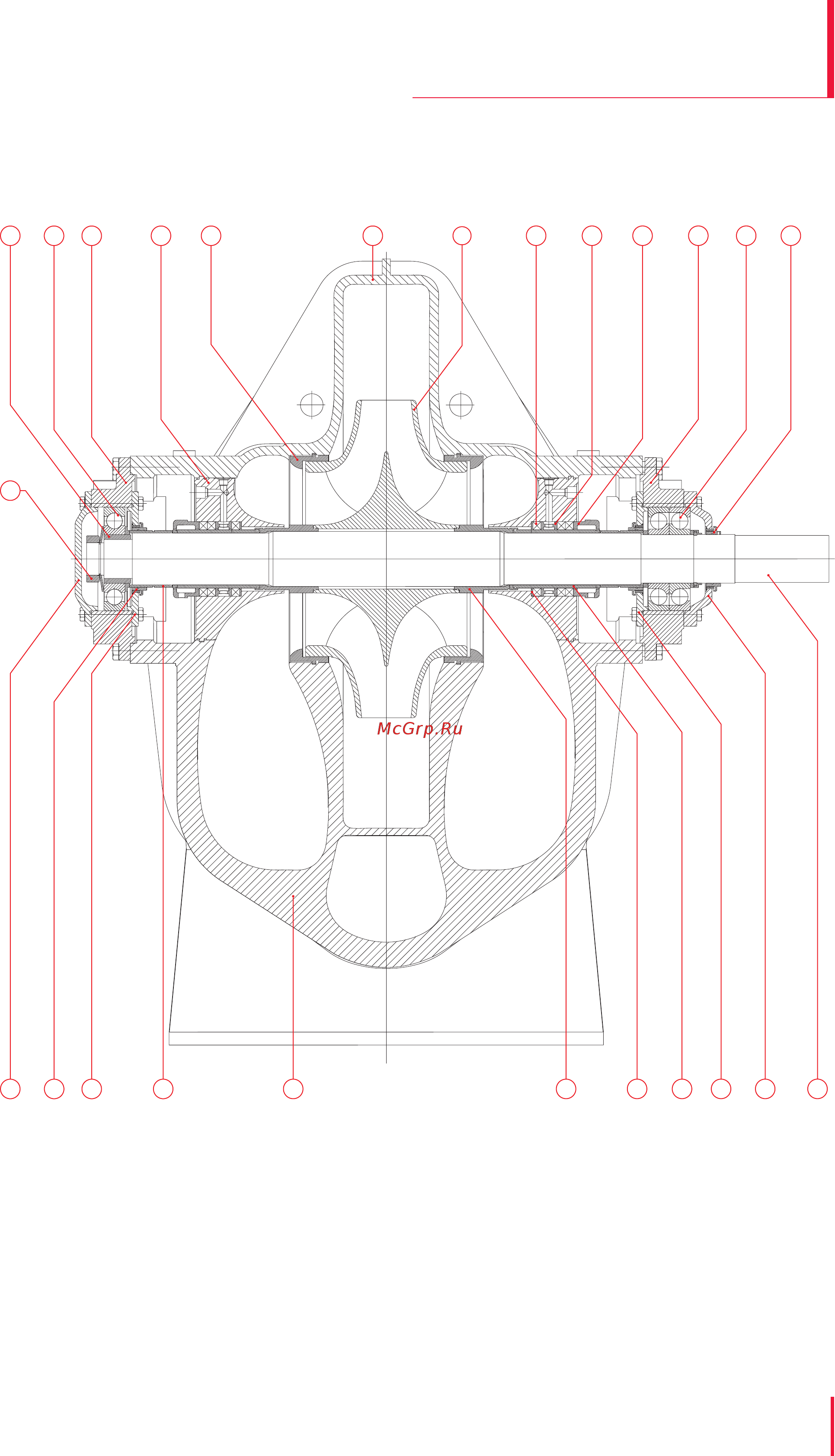

РАЗРЕЗ НАСОСОВ ПОДАЧЕЙ СВЫШЕ 3500 м
3
/ч
(ГОРИЗОНТАЛЬНОЕ ИСПОЛНЕНИЕ)
9
19
7
6
5
2
4
17
16
15
8
10
25
314
13
21
18
20
1
22
11
24
12
23
1. Корпус
2. Крышка корпуса
3. Вал насоса
4. Рабочее колесо
5. Щелевое уплотнение насоса
6. Корпус уплотнения
7-8. Корпус подшипника
9. Радиальный подшипник
10. Радиально-упорный подшипник
11-14. Крышка корпуса подшипника
15. Крышка сальника
16. Втулка сальника
17. Сальниковая набивка
18. Кольцо сальника
19. Втулка
20-22. Втулка вала
23. Гайка прижимная
24-25. Лабиринтное уплотнение
