11 ЦИФРОВОЙ ВИДЕОРЕГИСТРАТОР
9.
Кнопка питания:
Предназначена для включения/выключения питания. Индикатор "Питание".
Включение питания сопровождается загоранием светодиодного индикатора.
10.
Порт USB: служит для быстрого создания резервных копий видеозаписей на USB-
устройства.

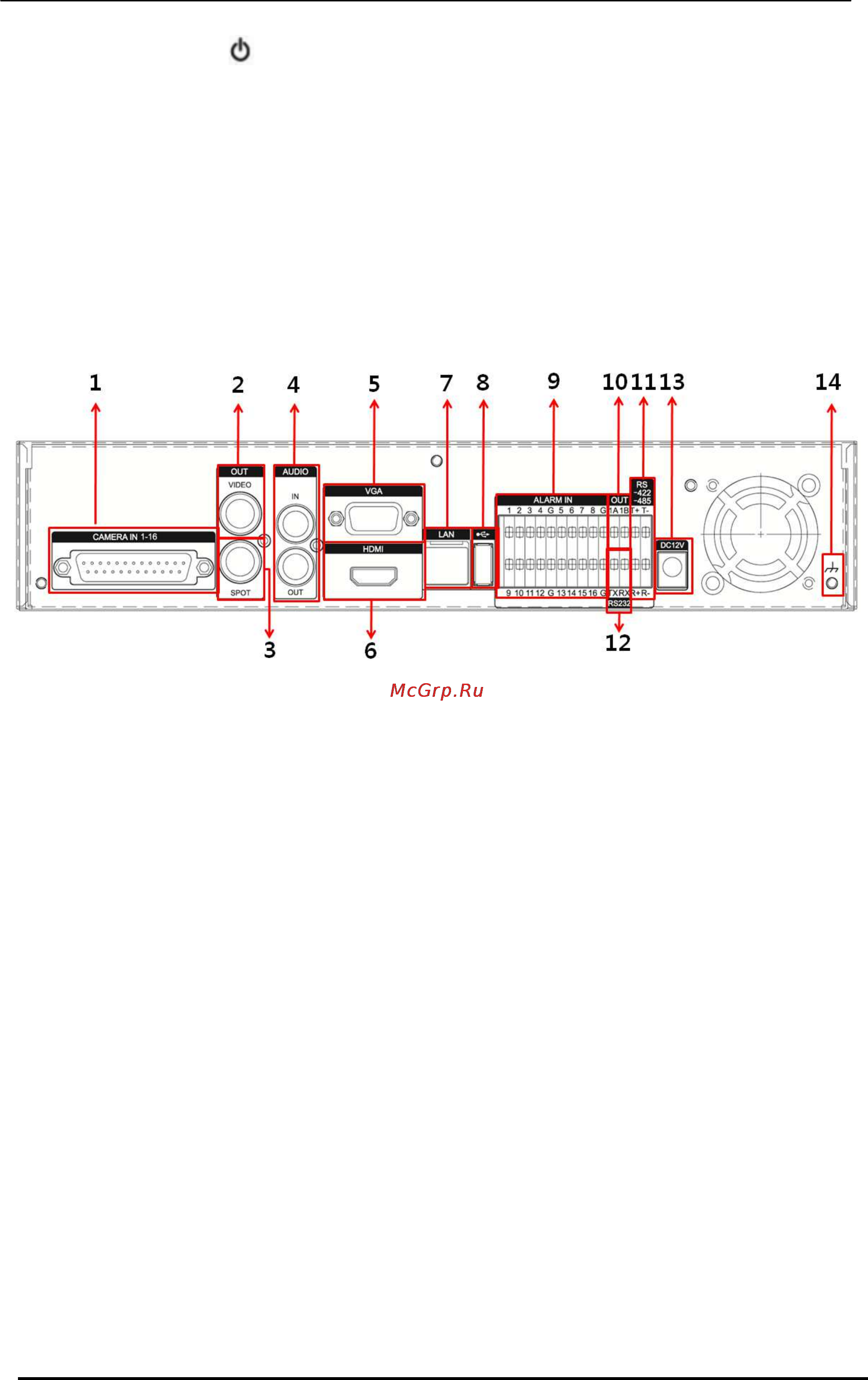

2. Расположение разъёмов на задней панели
1) 25pin COM разъём: Входы камер 1~16(BNC переходник входит в состав комплекта).
2) Композитный выход монитора: стандартный композитный видеовыход, BNC-
разъём
3) SPOT-выход: разъём для монитора выборочного видеоконтроля
4) Аудио входы/выходы: RCA
5) VGA: выходной разъём
6) HDMI: выходной разъём
7) Порт Ethernet RJ-45 (локальная сеть LAN): для подключения удалённого ПК по
сети Ethernet
8) USB: для подключения USB-устройств (карты памяти, мыши).
Подключение USB-мыши (4-канальная модель): к этому порту подключают мышь типа
PS2 USB
9) Входы тревоги (ALARM IN 1~16): служат для подключения датчиков тревоги.
10) Релейные выходы (ALARM OUT 1): для подключения тревожных реле
11) RS-422/485 : для подключения поворотных камер (PTZ-камер)
12) RS-232C : только для расширения возможностей
13) POWER (Питание): для подключения блока питания постоянного тока
14) FIELD GND: заземление
