13 ЦИФРОВОЙ ВИДЕОРЕГИСТРАТОР PDR-XM4000

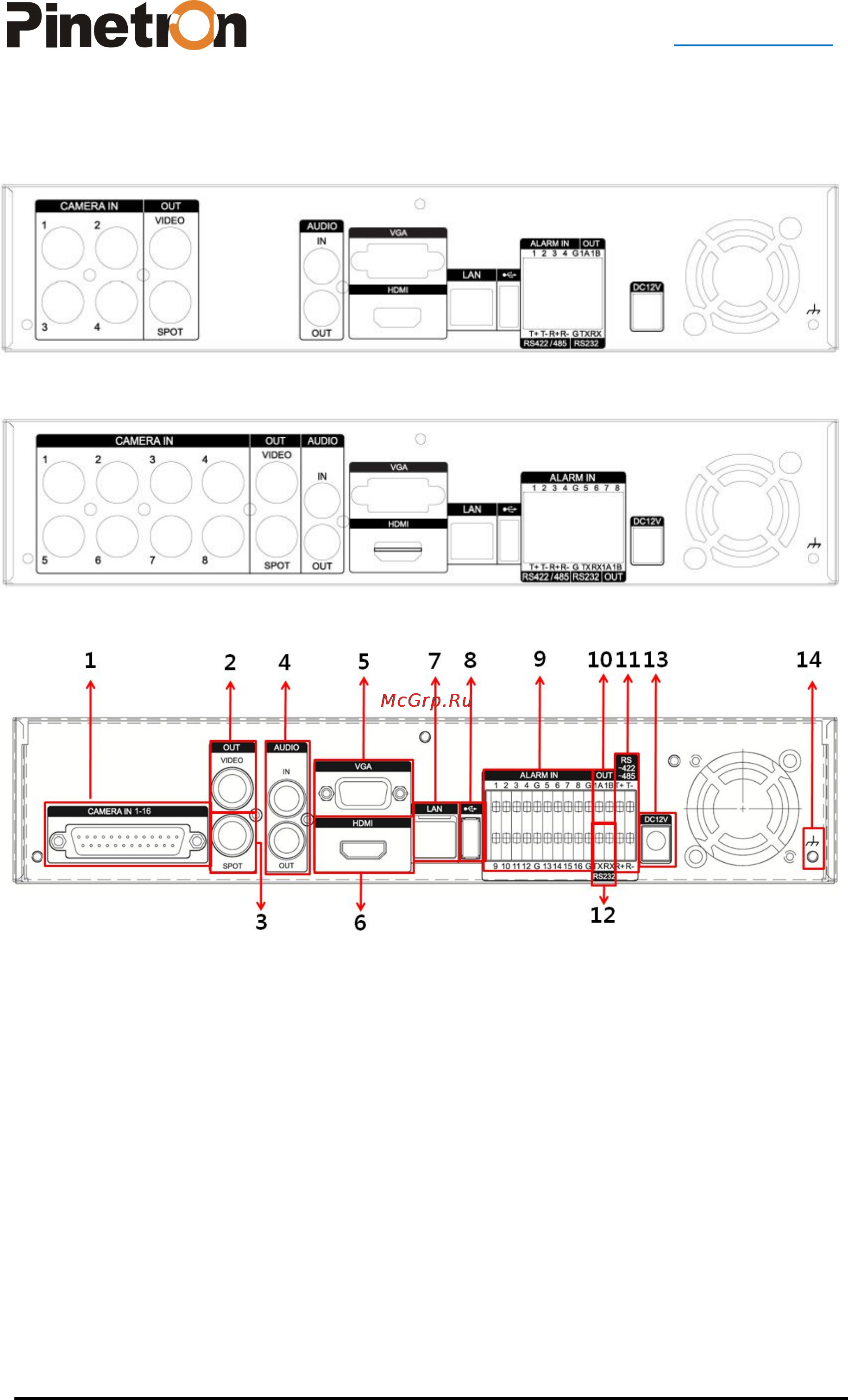

2. Расположение разъёмов на задней панели

< 4-канальная модель >

< 8-канальная модель >

< 16-канальная модель >

1) 25pin COM разъём: Входы камер 1~16(BNC переходник входит в состав комплекта).

2) Композитный выход монитора: стандартный композитный видеовыход, BNC-

разъём

3) SPOT-выход: разъём для монитора выборочного видеоконтроля

4) Аудио входы/выходы: RCA

5) VGA: выходной разъём

6) HDMI: выходной разъём

7) Порт Ethernet RJ-45 (локальная сеть LAN): для подключения удалённого ПК по

сети Ethernet

8) USB: для подключения USB-устройств (карты памяти, мыши).

Подключение USB-мыши (4-канальная модель): к этому порту подключают мышь типа

PS2 USB

9) Входы тревоги (ALARM IN 1~16): служат для подключения датчиков тревоги.

10) Релейные выходы (ALARM OUT 1): для подключения тревожных реле
