ЦИФРОВОЙ ВИДЕОРЕГИСТРАТОР
10
"LOCK" (Блокировка)
Позволяет заблокировать все кнопки клавиатуры и пульта
дистанционного управления.
Включение/выключение
блокировки сопровождается загоранием/погасанием
светодиодного индикатора (зеленого цвета).
Снятие
блокировки выполняется повторным нажати
ем кнопки и
вводом пароля администратора.

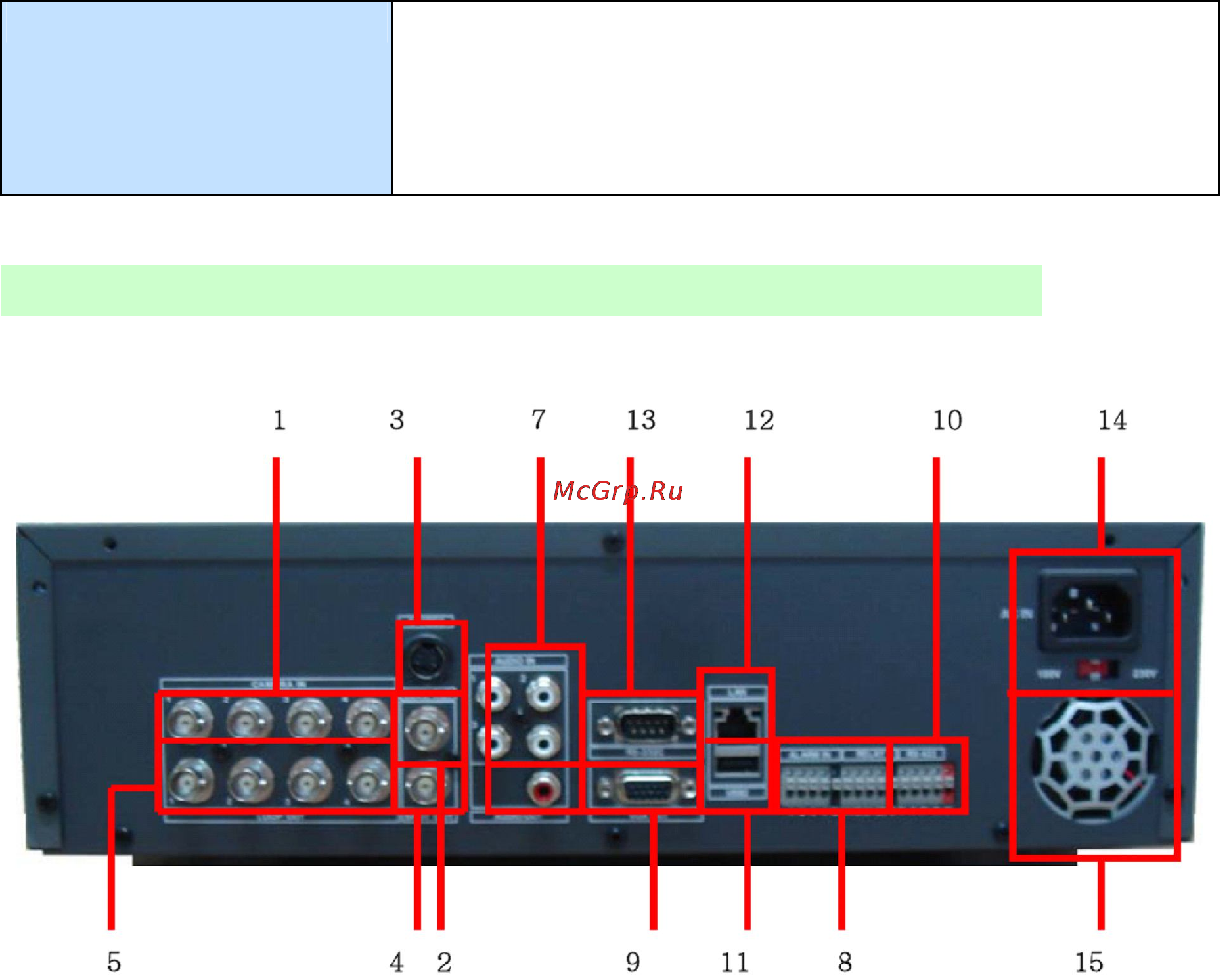

Расположение разъемов на задней панели
1) 4-канальная модель
1. Входы камер слежения - Входные BNC-разъемы
2. Композитный выход монитора - стандартный композитный видеовыход, BNC-разъем
3. Выход S-VHS - S-VHS разъем с раздельными сигналами яркости и цветности (Y/C)
4. Разъем "Spot out" (для монитора выборочного видеоконтроля)
5. Выходы камер слежения - выходные BNC-разъемы (сквозные)
6. Входное сопротивление - 75 Ом
7. Входы (1 4/8)/выходы (1) "AUDIO" - RCA разъемы
8. Входы/выходы тревоги - для подключения входов тревоги (1~4/8) и выходных реле
тревоги (2)
9. Выходной разъем VGA
10. Подключение через порт RS-422 - для подключения PTZ-камер
11. Разъем "USB 2.0" - для подключения USB-устройств
12. Порт Ethernet RJ-45 - для подключения удаленного ПК по сети Ethernet
13. Разъем RS-232C [D-SUB, 9 контактов] - для подключения внешнего модема
14. Разъем питания (на выбор) 110 В или 230 В
15. Вентилятор
