Pinetron PDR-S2000 [12/95] Расположение разъемов на задней панели
![Pinetron PDR-S2000 [12/95] Расположение разъемов на задней панели](/views2/1059909/page12/bgc.png)
12 Цифровой видеорегистратор

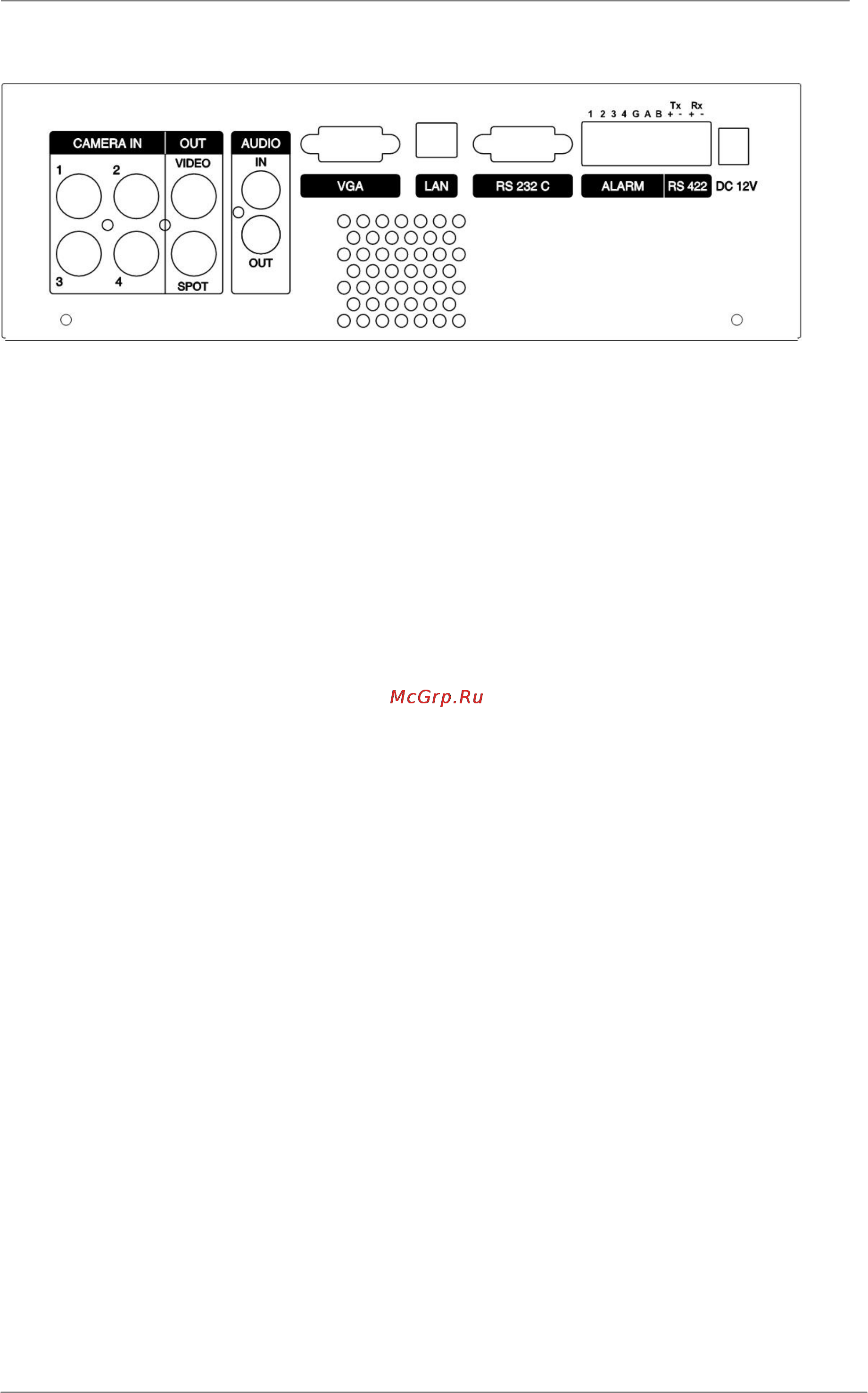

2. Расположение разъемов на задней панели
1) Входы камер слежения - входные BNC-разъемы
2) Композитный выход монитора - стандартный композитный видеовыход,
BNC-разъем
3) Разъем "Spot out" (для монитора выборочного видеоконтроля)
4) Аудио входы/выходы: RCA-разъемы
5) Выходной разъем VGA
6) Порт Ethernet RJ-45 (локальная сеть LAN) - для подключения удаленного ПК
по сети Ethernet
7) Разъем RS-232C [D-SUB, 9 контактов] - только для расширения возможностей
8) ВХОДЫ/ВЫХОДЫ ТРЕВОГИ - для подключения входов тревоги и релейных
выходов тревоги.
9) RS-422: для подключения PTZ-камер
10) Разъем блока питания постоянного тока
