Pinetron PDR-X3000 [12/65] Расположение разъёмов на задней панели
![Pinetron PDR-X3000 [12/65] Расположение разъёмов на задней панели](/views2/1059917/page12/bgc.png)
11 Цифровой видеорегистратор

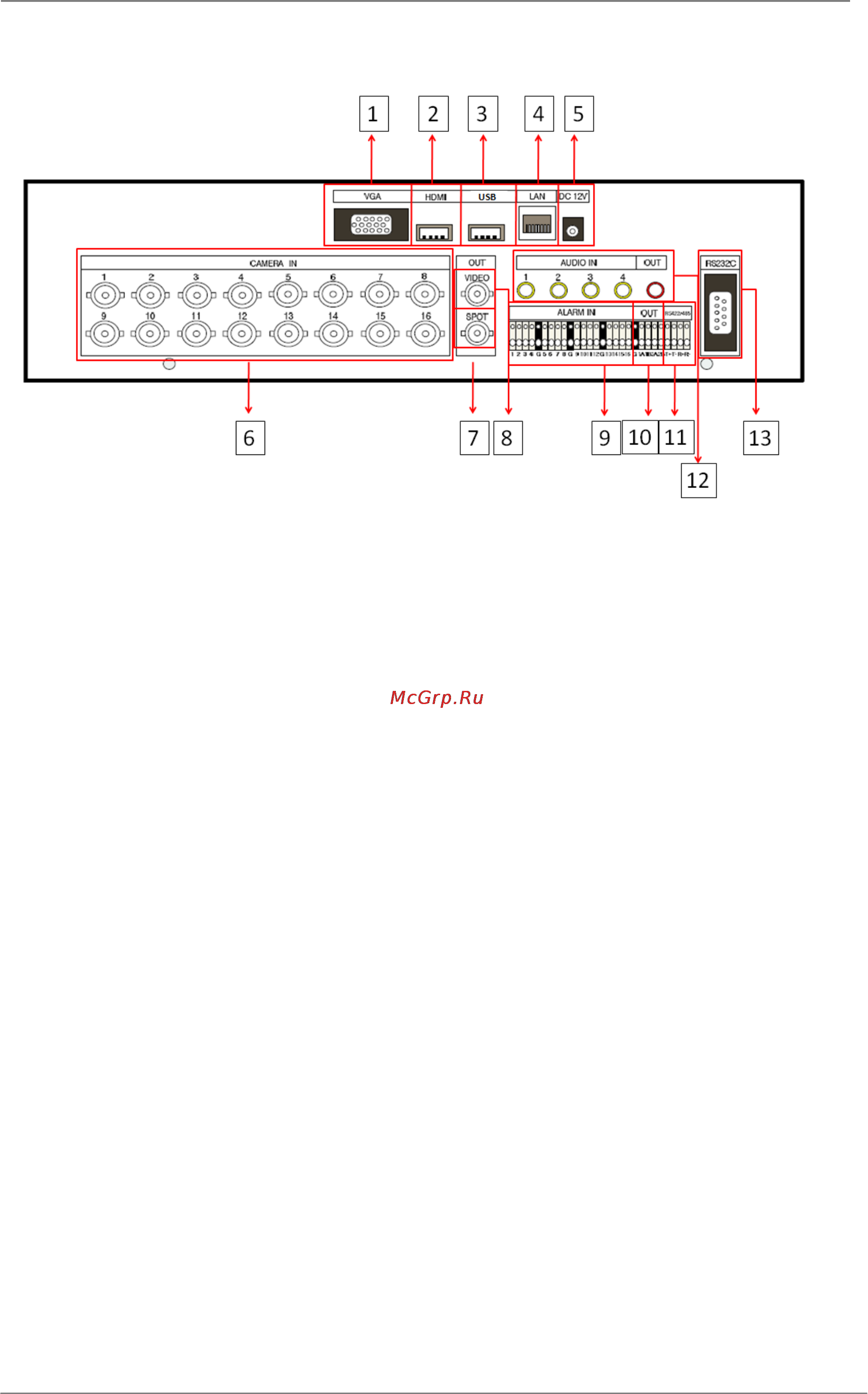

2. Расположение разъёмов на задней панели
1) VGA: выходной разъём VGA
2) HDMI: выходной разъём HDMI
3) USB: для подключения USB-устройств
4) LAN (порт RJ-45 Ethernet): для подключения удалённого ПК по сети Ethernet
5) POWER: для подключения блока питания постоянного тока
6) CAM1~4, 1~8 или 1~16: входные BNC-разъёмы (камеры 1~4, 1~8 или 1~16)
7) SPOT: разъём для монитора выборочного видеоконтроля
8) MONITOR (композитный выход) : стандартный композитный видеовыход, BNC-разъём
9) SENSOR (ALARM IN 1~4 ,1~8 или 1~16): служат для подключения датчиков тревоги.
10) RELAY (ALARM OUT 1~2): релейные выходы для
подключения тревожной сигнализации.
11) RS-422/485: для подключения поворотных камер (PTZ-камер)
12) AUDIO входы/выходы: RCA
13) RS-232C: только для расширения возможностей
