VANDALPROOF DOME CAMERA
Цветная антивандальная купольная камера
PMV-470HC
СОЕДИНЕНИЯ НАПРАВЛЕНИЕ РЕГУЛИРОВКИ
ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ
Перед установкой и использованием камеры следует
внимательно изучить инструкции.
Сохраните инструкции - они пригодятся вам в будущем.
Инструкции верны только для перечисленных моделей. О
различиях в этих моделях при необходимости указано в
инструкциях.
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
УСТАНОВКА
Прежде чем сдать камеру в ремонт, следует
выполнить указанные ниже проверки. Если в
результате проверок устранить проблему не удалось,
следует обратиться в сервисный центр.
■ Изображение отсутствует
Плохо подсоединѐн коаксиальный кабель?
Параметры сети питания не соответствуют
паспортным данным устройства?
Недостаточное освещение?
■ Изображение нечёткое
Не настроен фокус?
Объектив загрязнѐн?
Следы пальцев на линзе объектива? Осторожно
протереть линзу мягкой тканью или специальной
бумажной салфеткой, смоченной в чистящем
средстве
Плохо настроен монитор?
ВНИМАНИЕ!
ВО ИЗБЕЖАНИЕ ВОЗГОРАНИЯ ИЛИ
ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
ЗАПРЕЩАЕТСЯ ПОДВЕРГАТЬ
УСТРОЙСТВО ВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
■ Не вскрывать корпус и не изменять конструкцию устройства.
Открывать корпус устройства допустимо только во время
техобслуживания и монтажа. При любых других обстоятельствах
это опасно и ведѐт к повреждению оборудования.
■ Не оставлять посторонние предметы внутри корпуса
Внутри корпуса не следует оставлять металиические предметы
или
легковоспламеняющиеся вещества. Несоблюдение этого правила
ведѐт к возгоранию, короткому замыканию или поломке.
■ Бережно обращаться с устройством
Во избежание повреждения камеры предохранять еѐ от падения,
механических ударов и сильных вибраций.
■ Устанавливать вдали от сильных электромагнитных полей.
■ Предохранять от воздействия влаги и пыли.
■ Предохранять от воздействия высоких температур
С осторожность устанавливать в кухне или бойлерной, а также
высоко
под потолком из-за опасности перегрева.
■ Удаление загрязнений
Удалять грязь с поверхности корпуса камеры влажной тряпочкой,
смоченной в слабом растворе мягкого моющего средства.
■ Опорная поверхность
Основание, на которое должна быть установлена камера, должно
быть достаточно прочным, чтобы камеру можно было надѐжно
закрепить.
ПРЕДОСТЕРЕЖЕНИЯ
ОСТОРОЖНО!
Перед подключением к источнику 12 В пост. проверить
полярность!

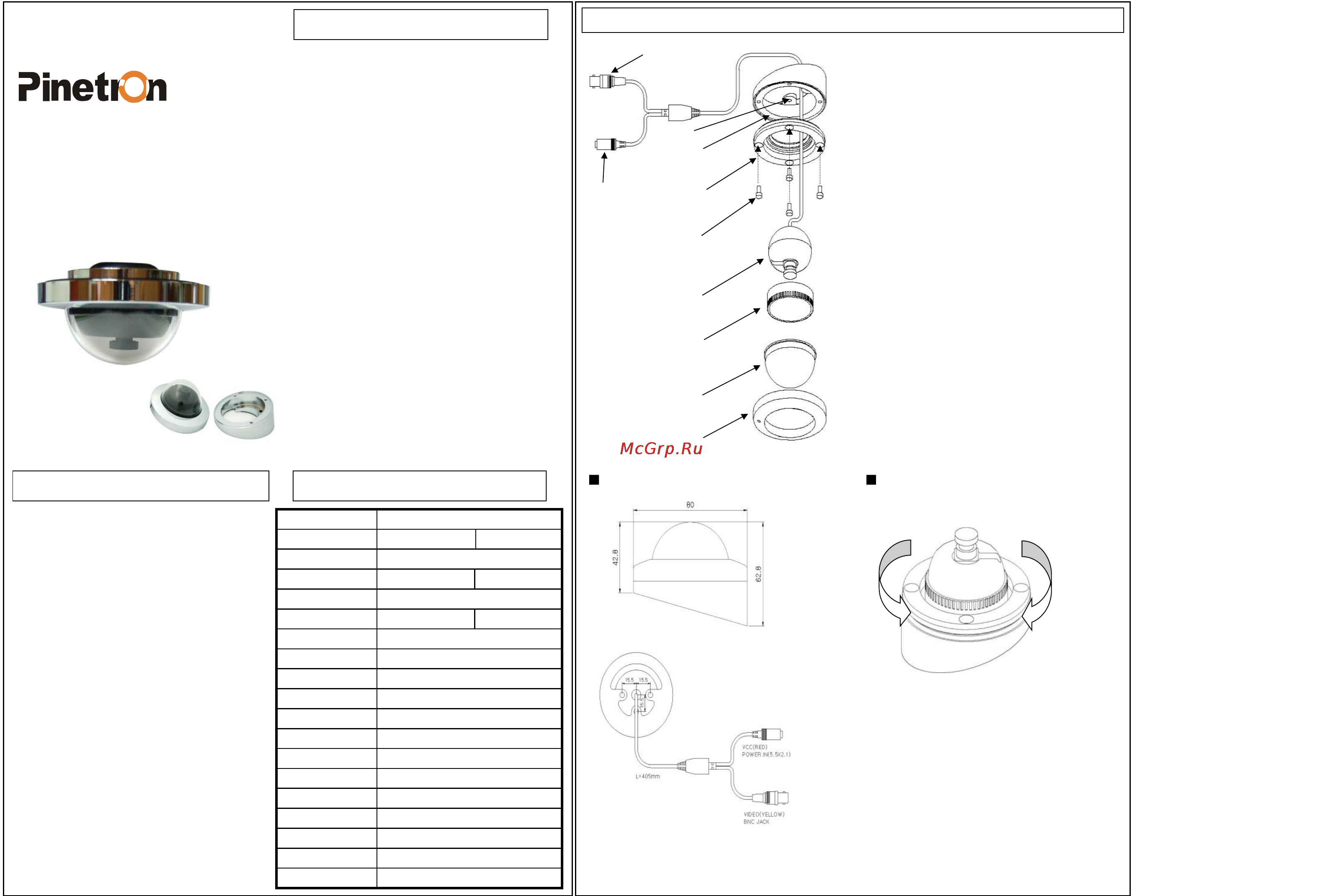

1 Выбрать место для установки камеры и наметить
отверстия для крепления. Просверлить три
отверстия.
2 Проделать в потолке отверстие (диаметром 50 мм)
для прокладки кабелей.
3 Протянуть кабель питания (H) и видеокабель (I) от
камеры через отверстие для кабеля в потолке.
4 Расположить основание камеры (G) таким образом,
чтобы отверстия в нѐм совпали с отверстиями в потолке
и закрепить тремя саморезами (J).
5 С помощью четырѐх винтов (F) прикрепить
цоколь (E) к основанию (G).
6 Затянуть кольцо (C), выполнить настройки и
регулировки камеры (D).
7 Накрыть цоколь (E) куполом (B).
8 Прикрепить верхнюю крышку (A) к цоколю (E).
9 Для крепления верхней крышки использовать
прилагаемый торцевой ключ с профилем "звѐздочка".
Габаритные размеры
B
C
D
F
G
H
E
I
J
A
1 ОТКРЫТЬ
Повернуть кольцо (C) против ч.с., выполнить
настройку положения объектива.
2 ЗАКРЫТЬ
Повернуть кольцо (C) по ч.с.
(Затянуть кольцо до упора!)
Открыть
Закрыть
55 мм (ш) x 50 мм (д)
Габаритные
1/50~1/100000
440000 пикс.
PAL
NTSC
Формат сигнала
400 г (ИК-диоды: 550г)
Вес
-10℃~+50℃
Диап. раб. температур
12 В пост. (90 мА)
Параметры сети
с пост. фокусным расстоянием 3,6
Объектив
AUTO
BLC (Комп. встр.
AUTO
ESC (Эл. контроль
AUTO
AGC (АРУ)
0,1 лк
Мин.
50 дБ
Отношение сигнал-
2:1 чересстрочная развѐртка
Сканирующая
внутренняя
Синхронизация
VBS (композ.), 1,0 В полный размах (75 Ом)
Видеовыход
1/60~1/100000 с
Выдержка
600 ТВЛ
Разрешение
380000 пикс.
Эфф. разрешение
1/3” Sony Super HAD II
ПЗС-матрица
PMV-470HC
Модель
REV1.0.0 P/N : 4500-00006A
