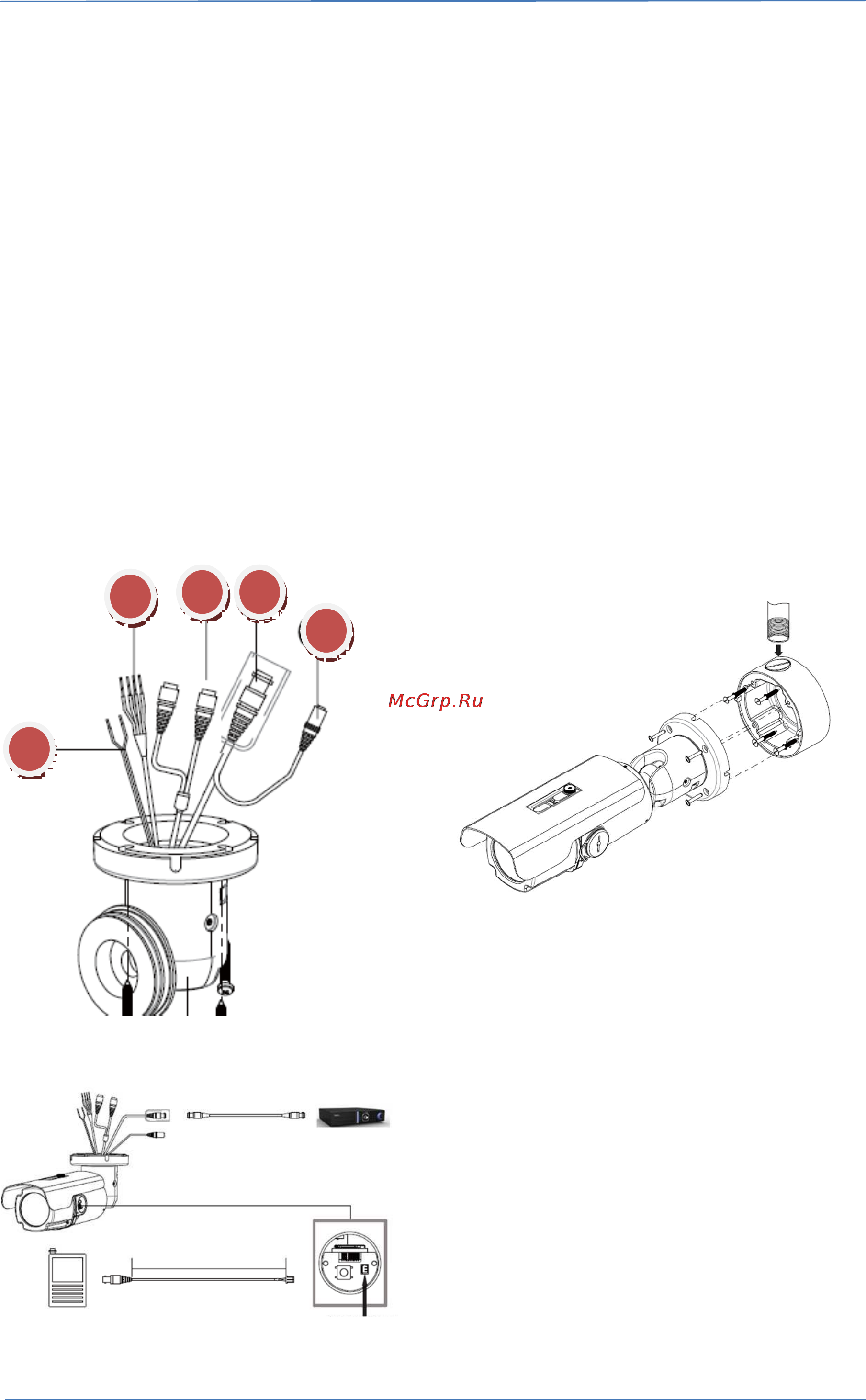

![Pinetron PNC-SB2A [2/4] Мегапиксельная гибридная камера высокой чёткости pnc sb2a](/views2/1060085/page2/bg2.png)
Мегапиксельная гибридная камера высокой чёткости PNC-SB2A
2
Соединения
1.
Питание 12 В пост. Служит для
подключения сетевого кабеля к сети
питания 12 В постоянного тока.
2.
HD VIDEO. Выходы BNC кабеля для
подключения камеры PNC-SB2A к
гибридному сетевому видеорегистратору
Pinetron HD 7012/7016.
3.
Аудиоразъём. Служит для подключения
аудиокабеля.
4.
Входы/выходы тревоги и ИК-приёмник
сигнала. Оснащён 1 входом и 1 выходом
тревоги.
*По запросу. ИК-приёмник сигналов.
Этот разъём служит для подключения
ИК-приёмника, необходимого для
управления системой с пульта ДУ.
5.
RS-485
Конфигурация
2-й видеовыход
Монитор
30 см
1) HD VIDEO. BNC кабель для
подключения камеры PNC-SB2A к
гибридному сетевому
видеорегистратору Pinetron
HD7012/7016.
2) SD VIDEO. BNC-кабель для
присоединения аналогового
видеовыхода.
Установка
1.
Перед монтажом камеры следует
присоединить указанные ниже кабели к
разъёмам на корпусе камеры.
1) Присоединить сетевой кабель к гнезду
питания 12 В пост.
2) Кабель тревоги
3) BNC-кабель к соединителю SD
4) BNC-кабель к соединителю HD
4) Аудиокабель к звуковому разъему "Audio
In/Out".
Трубка NPT 3
/4 "
*ОСТОРОЖНО!
1. В направлении ① камеру поворачивать не
более, чем на 360º.
2. В направлении ② не перемещать без
особой необходимости.
Восстановление заводских настроек
Внутри камеры PNC-SB2A установлена
кнопка восстановления заводских настроек
(см. "Выбор места для установки"). Нажмите
её, чтобы вернуть установки камеры по
умолчанию, включая заводское значение
пароля.
1) Нажмите кнопку "Reset" на 10 секунд.
1
2
3
4
5
