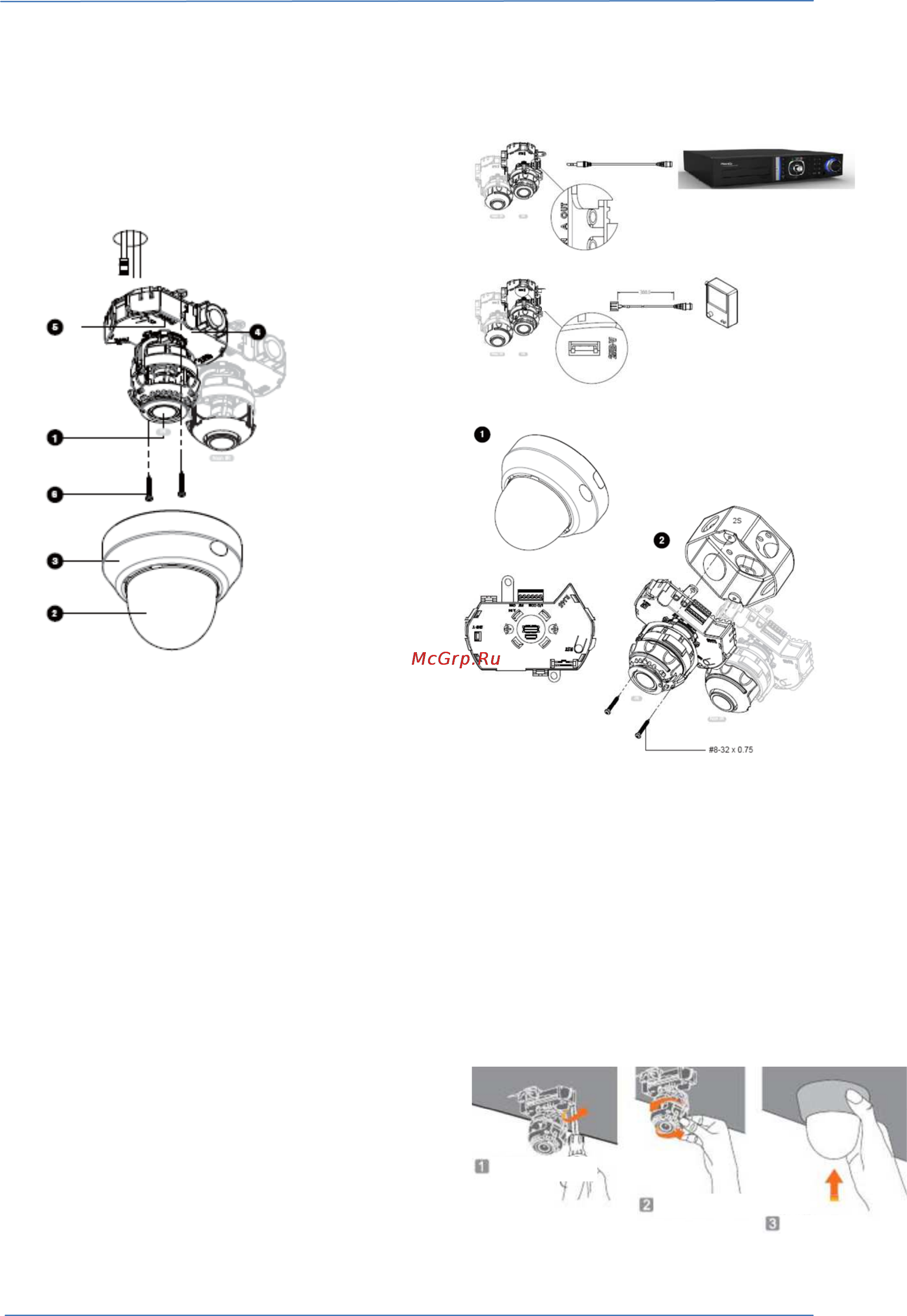

Мегапиксельная гибридная камера высокой чёткости PNC-SD2F/SD2A
2
Основные узлы и детали
1. Объектив
2. Плафон
3. Корпус
4. Плата управления
5. BNC-выход для видеомонитора
6. Крепёжные винты
Конфигурация
1. HD VIDEO. Выходы BNC кабеля для
подключения камеры PNC-SV2F/SD2A к
гибридному сетевому видеорегистратору
HD 7012/7016.
2. SD VIDEO. Выходы BNC-кабеля для
присоединения к аналоговому
видеовыходу.
3. Питание 12 В пост. Служит для
подключения сетевого кабеля к сети
питания 12 В постоянного тока.
4. Аудио входы/выходы. Служат для
подключения аудиокабеля.
5. RS-485 для подключения системы
сигнализации.
6. Входы/выходы тревоги. Разъём оснащён
1 входом и 1 выходом тревоги.
7. Карта памяти Micro-SD. Гнездо для карты
памяти Micro-SD. Используется для
записи изображений с камеры на Micro-
SD карту (в тревожном режиме).
8. *По запросу> ИК-приёмник сигналов. Этот
разъём служит для подключения ИК-
приёмника, необходимого для управления
системой с пульта ДУ.
Конфигурация
2-й видеовыход
Установка
Накладной монтаж
1. Перед монтажом камеры следует
присоединить указанные ниже кабели к
разъёмам на корпусе камеры.
1) Присоединить сетевой кабель к гнезду питания
12 В пост.
2) Кабель тревожной сигнализации
3) BNC-кабель к соединителю SD
4) BNC-кабель к соединителю HD
5) Аудиокабель к звуковому разъему "Audio In/Out".
Схема монтажа
Защёлкнуть
Отрегулировать
Закрутить два винта
