Pinetron PNC-SX2 [2/4] Мегапиксельная гибридная камера высокой чёткости pnc sx2
![Pinetron PNC-SX2 [2/4] Мегапиксельная гибридная камера высокой чёткости pnc sx2](/views2/1060106/page2/bg2.png)
Мегапиксельная гибридная камера высокой чёткости PNC-SX2
2

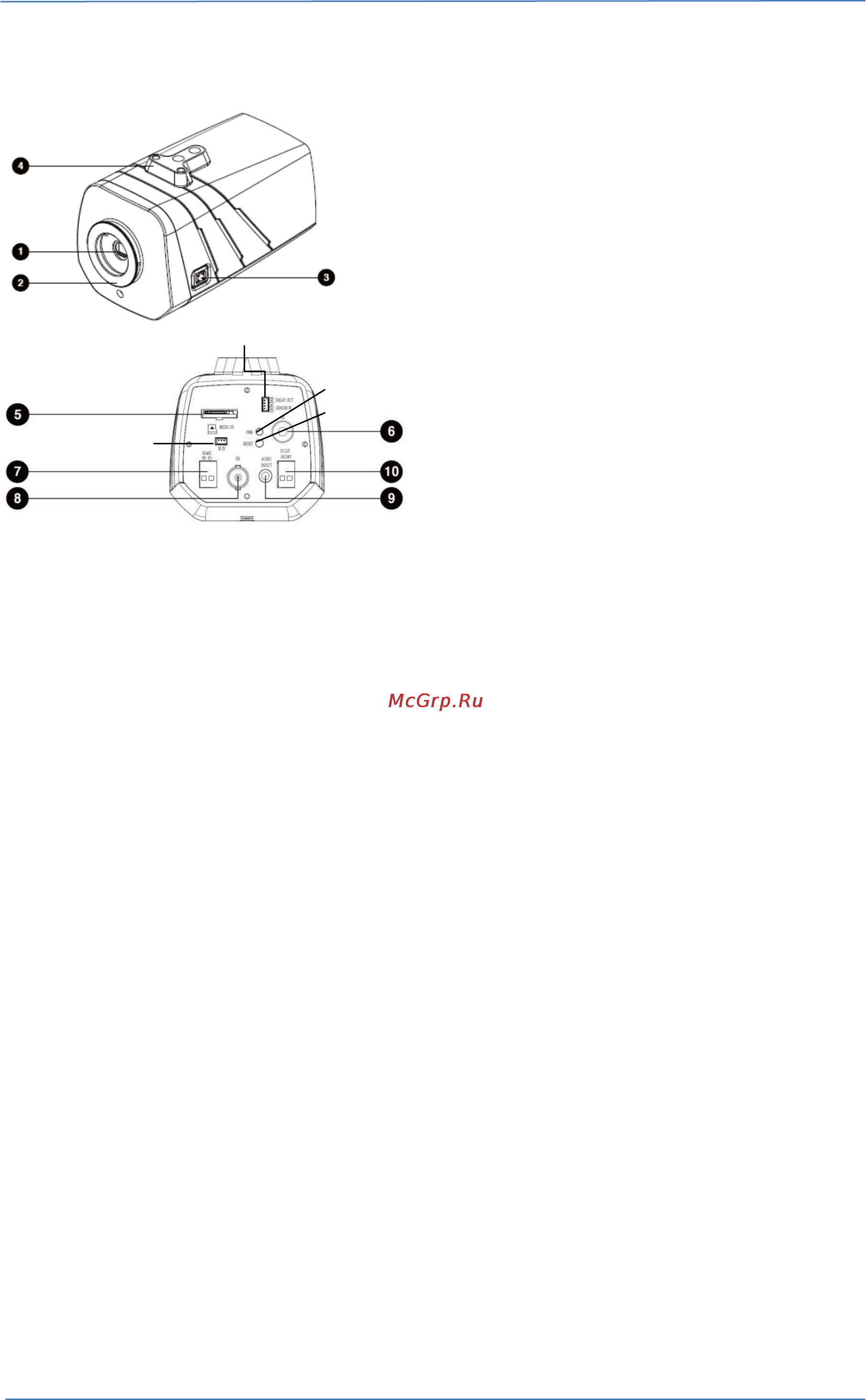

Соединения
\
1) 2-мегапиксельный объектив с
вырезающим ИК-фильтром
2) Переходник CS-крепления
3) Гнездо диафрагмы
4) Крепление
5) Гнездо для карты памяти Micro-SD
Используется для записи изображений с
камеры на Micro-SD карту (в тревожном
режиме).
6) SD VIDEO.
Аналоговый видеовыход RCA.
7) RS485 для подключения системы
сигнализации.
8) HD VIDEO. Выходы BNC кабеля для
подключения камеры PNC-SX20 к
гибридному сетевому видеорегистратору
HD7012/7016.
9) АУДИО ВХОДЫ/ВЫХОДЫ. Служит для
подключения аудиокабеля.
10) Питание 12 В пост. / 24 В пер.
Служит для подключения кабеля
питания к сети питания 12 В пост. / 24 В
пер.
11) Входы/выходы тревоги. Оснащён 1
входом и 1 выходом тревоги.
12) Индикатор питания (зелёный). После
включения питания камеры сначала
выполняется самодиагностика системы.
Если система в исправности, индикатор
загорается.
13) Кнопка перезагрузки. Чтобы
восстановить заводские настройки
камеры, следует включить питание,
удерживая кнопку "Reset" в утопленном
состоянии при помощи любого
остроконечного предмета.
14) *По запросу: ИК-приёмник сигналов.
Этот разъём служит для подключения
ИК-приёмника, необходимого для
управления системой с пульта ДУ.
Подключение к источнику питания
Предусмотрено 2 способа подключения
питания к камерам данного типа.
1) 12 В пост. 2) 24 В пер.
Подготовка к работе
Подберите объектив для камеры PNC-SX20.
При использовании объектива типа DC с
автодиафрагмой его подключают к камере
через 4-контактный прямоугольный разъём,
расположенный сбоку.
1. Перед монтажом камеры следует
присоединить указанные ниже кабели к
разъёмам на корпусе камеры.
1) После проверки соответствия
параметров сети питания присоединить
сетевой кабель к гнезду питания 12 В
пост./24 В пер.
2) Кабель тревожной сигнализации
3) RCA-кабель к соединителю SD
4) BNC-кабель к соединителю HD
5) Аудиокабель к звуковому разъему "Audio
In/Out".
2. Настройка угла обзора камеры
1) Подсоединить монитор к видеовыходу
на задней панели камеры с помощью
RCA-кабеля.
2) Разблокировать регуляторы зума и
фокуса на объективе. Настроить угол
обзора и фокус камеры и добиться
желаемого изображения на экране
монитора.
3) Снова заблокировать регуляторы зума
11) Входы/Выходы тревоги
14) ИК-приёмник
для пульта ДУ
13)
Кнопка "
Reset
"
12)
Индикатор питания
Установка
