ifm SDG080 [11/24] Установка датчика в трубу
![ifm SDG080 [11/24] Установка датчика в трубу](/views2/1601073/page11/bgb.png)
11
RU
► Удалите уплотнители (3) из пазов фланца�
► Вварите фланцы в трубу�
К сварке допускается только квалифицированный персонал�
Фланцы должны свариваться без перекосов�
Избегайте сварки неоднородных металлов� Убедитесь, что труба и
фланец изготовлены из одинакового металла�
После сварки
► Дайте трубе и фланцам остыть�
► Очистите сварочные швы от шлака, натеков и брызг металла� Особенно
внутренняя поверхность трубы должна быть без заусенцев, т�к� это может
ухудшить точность измерения�
► Вставьте уплотнители в пазы фланцев� Примечание: Паз должен быть
очищен от шлака, натеков и брызг металла�
► Установите измерительную секцию так, чтобы направление потока и
стрелка (5) совпадали�
► Вставьте винты и затяните�

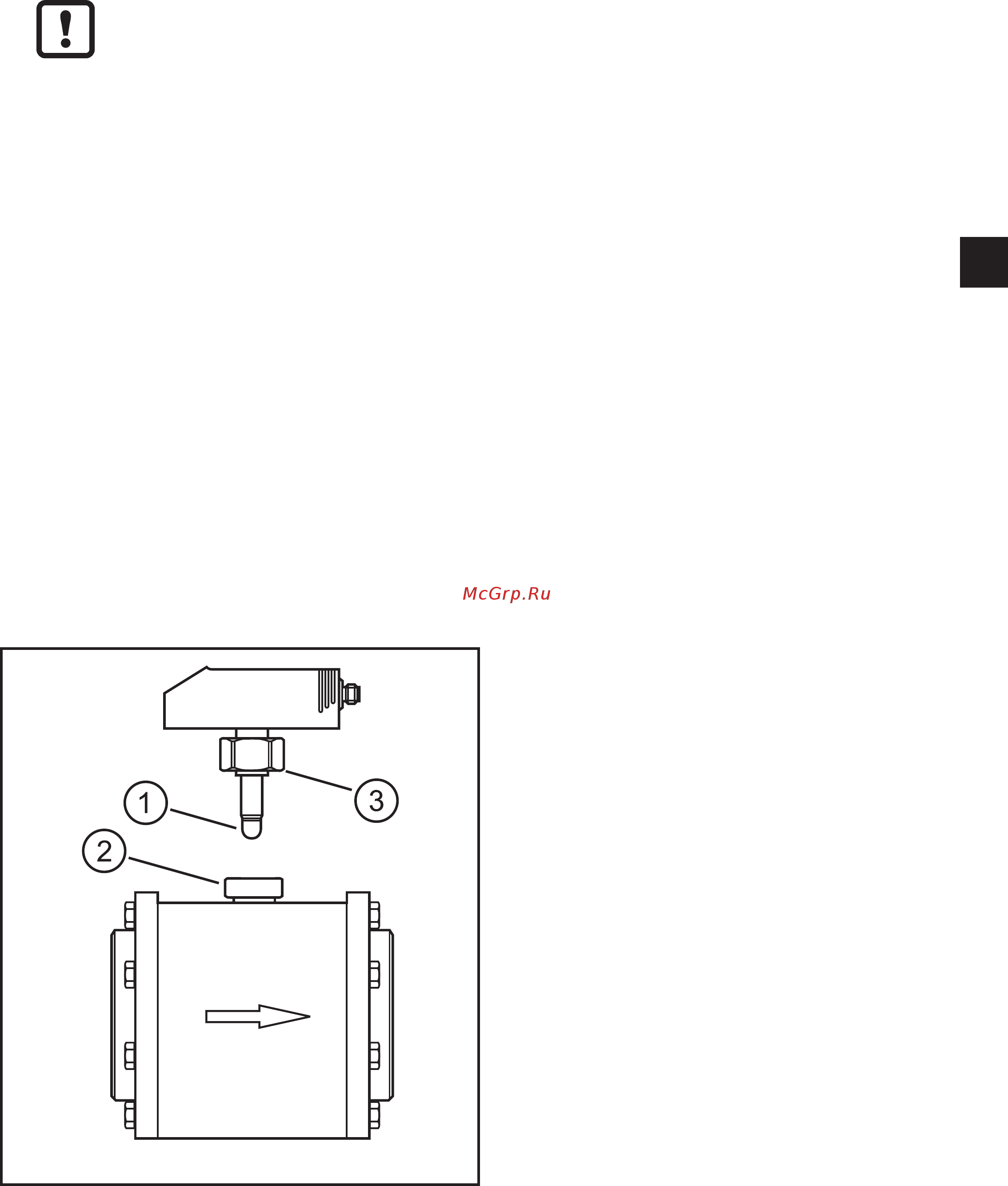

6.5 Установка датчика в трубу
► Снимите защитный колпачок с
измерительного зонда датчика
(1)�
► Вставьте датчик в рабочее
соединение (2)�
► Сориентируйте датчик:
параллельно секции трубы,
разъем в направлении стрелки
секции трубы�
► Затяните гайку (3)� Момент
затяжки гайки не должен
превышать 50 Нм� При
затягивании гайки удерживайте
положение датчика�
