16

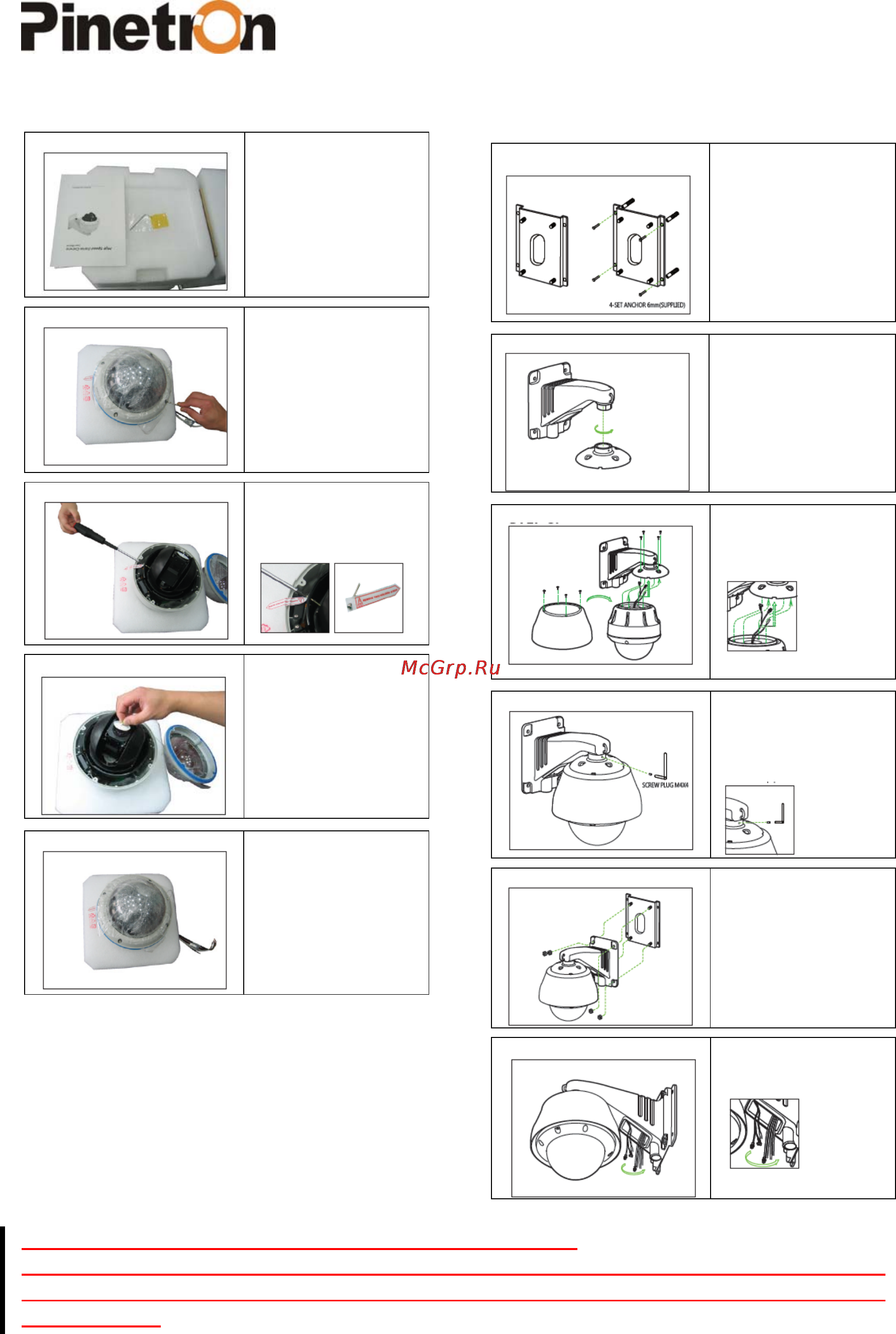

2.2.4 Инструкция по монтажу
ШАГ 1.
1. Вскройте упаковку,
достаньте ключ-
шестигранник.
ШАГ 2.
2. С помощью ключа-
шестигранника
снимите плафон.
ШАГ 3.
3. Выкрутите винт-
фиксатор с помощью
отвертки.
ШАГ 4.
4. Снимите бленду
объектива и
поставьте на место
плафон. Потребуется
ключ-шестигранник.
ШАГ 5.
5. Установите
плафон, завершите
установку.
ШАГ 6. (МОНТАЖ КРЕПЕЖНОЙ
СКОБЫ КРОНШТЕЙНА)
6. В зависимости от
типа кронштейна
просверлите
отверстия и вставьте
дюбели из комплекта
изделия (4 шт.).
ШАГ 7. 7. Цоколь привинтите
к настенному
кронштейну не до
упора, чтобы потом
легче было
вкручивать винты.
ШАГ 8. 8. Протяните кабели
через отверстие в
цоколе и кронштейне.
ШАГ 9. 9. Вверните цоколь в
кронштейн до упора.
Зафиксируйте с
помощью ключа-
шестигранника.
ШАГ 10. 10. Прикрепите
кронштейн к
креплению.
ШАГ 11. 11. Присоедините
кабели.
ВЫПОЛНЯЯ МОНТАЖ ТОЧНО СЛЕДУЙТЕ ИНСТРУКЦИИ!!!
ПРИ НЕ СОБЛЮДЕНИИ ПОСЛЕДОВАТЬНОСТИ ШАГОВ СБОРКИ №7 И №8 ВЫСОКА
ВЕРОЯТНОСТЬ ОБРЫВА ПРОВОДОВ!!! НЕ ПРЕНЕБРЕГАЙТЕ УКАЗАНИЯМИ ДАННОЙ
ИНСТРУКЦИИ!
