Контакт Электрическое подключение
2
(OUT2/InD)
• коммутационный сигнал для объёмного расхода
• коммутационный сигнал для температуры
• коммутационный сигнал для давления
• коммутационный сигнал для предустановленного счетчика
• импульсный сигнал для расходомера
• аналоговый сигнал для объёмного расхода
• аналоговый сигнал для температуры
• аналоговый сигнал для давления
• вход для сигнала сброса внешнего счетчика (InD)
• OFF

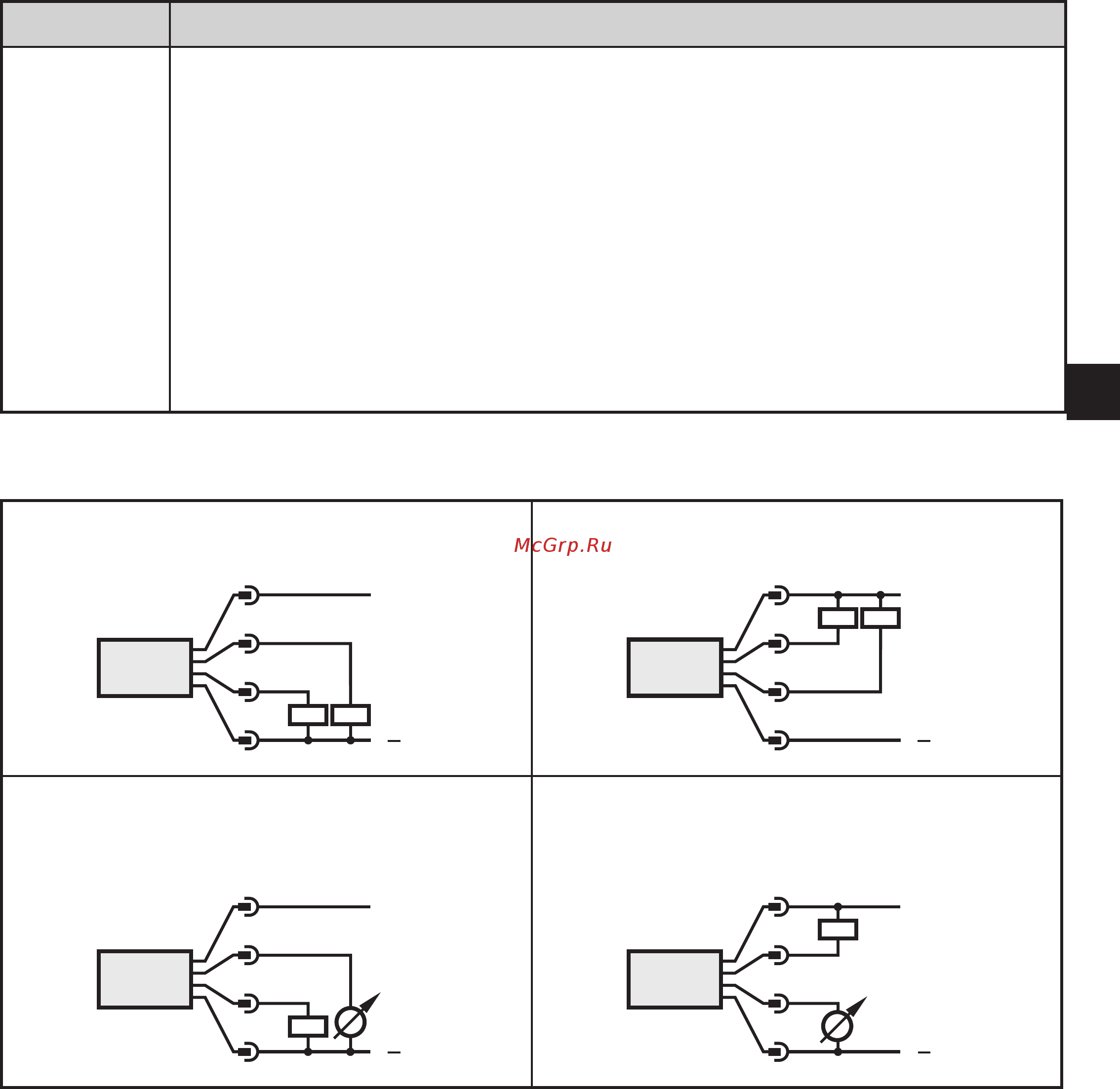

Примеры цепи:
2 x положительное переключение 2 x отрицательное переключение
L
L
+
3 BU
4 BK
2 WH
1 BN
L
L
+
3 BU
4 BK
2 WH
1 BN
1 x положительное переключение / 1 x
аналоговый
1 x отрицательное переключение / 1 x
аналоговый
L
+
L
3 BU
4 BK
2 WH
1 BN
L
+
L
3 BU
4 BK
2 WH
1 BN
