10
пределительном щите.

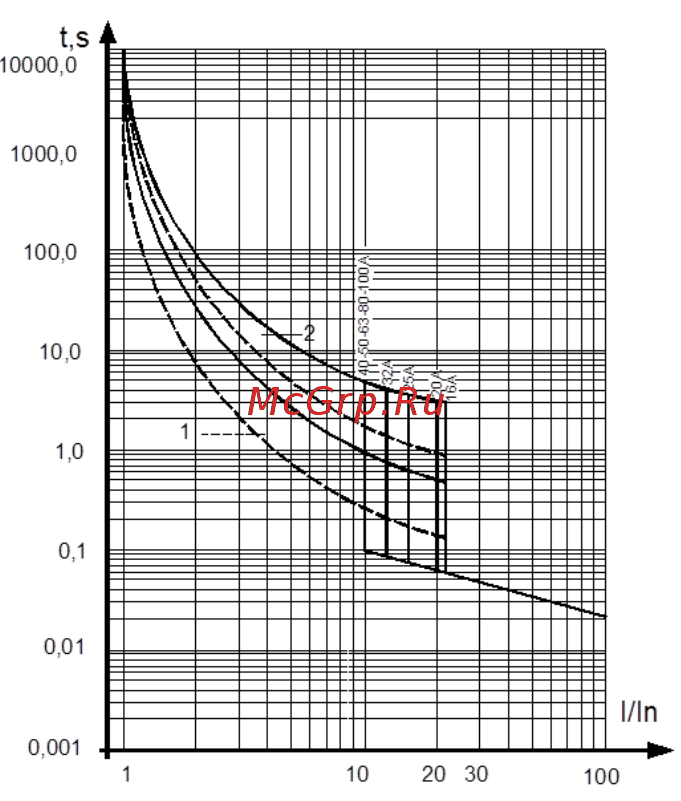

1 - зона работы теплового максимального расцепите-
ля тока, снятая с нагретого состояния
2 - зона работы теплового максимального расцепите-
ля тока, снятая с холодного состояния
Рисунок 3 - Время-токовые характеристики выклю-
чателей OptiМat E100 (справочные)
