а) присоединение шинами или жилами кабеля с

кабельным наконечником,

б) присоединение кабелем без кабельного наконеч-

ника.

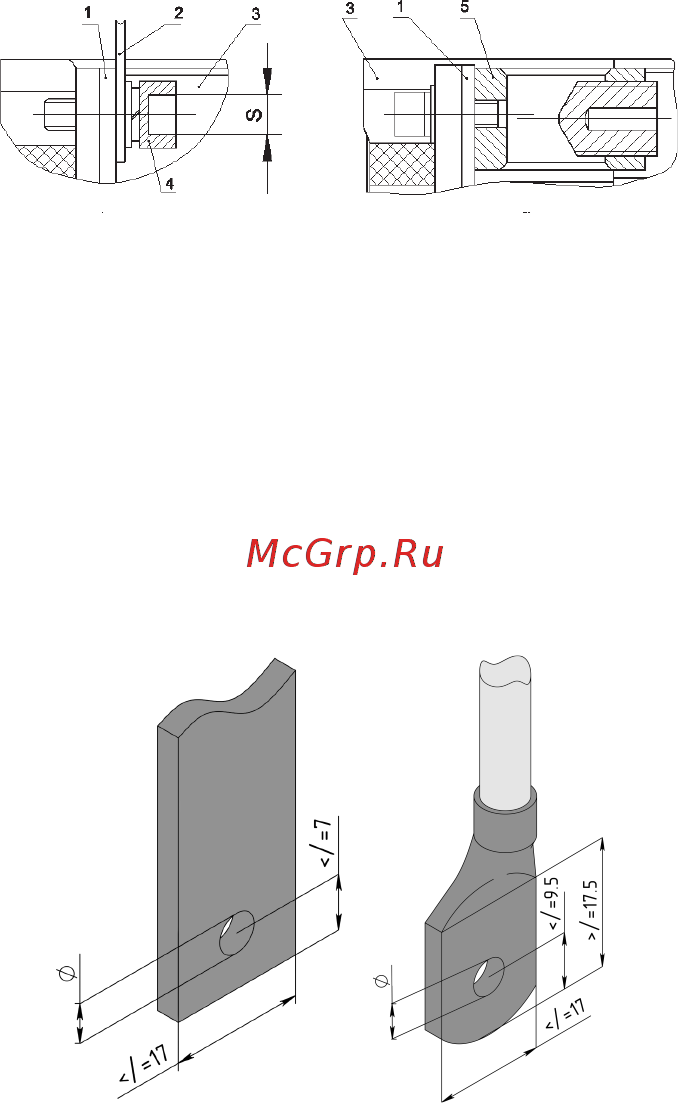

1 - вывод выключателя, 2 - шина (или кабельный

наконечник), 3 - выключатель,

4 - винтовое соединение, 5 - одногнездный зажим.

S - 4 мм для Iн ≤ 50 A;

- 6 мм для Iн ≥ 63 A.

Рисунок 4 - Способ присоединения внешних

проводников главной цепи выключателя

Ø - 5,5 мм для Iн ≤ 50 A;

- 8,5 мм для Iн ≥ 63 A.

Рисунок 5 - Форма и размеры присоединяемой

шины максимального сечения

а) б)
