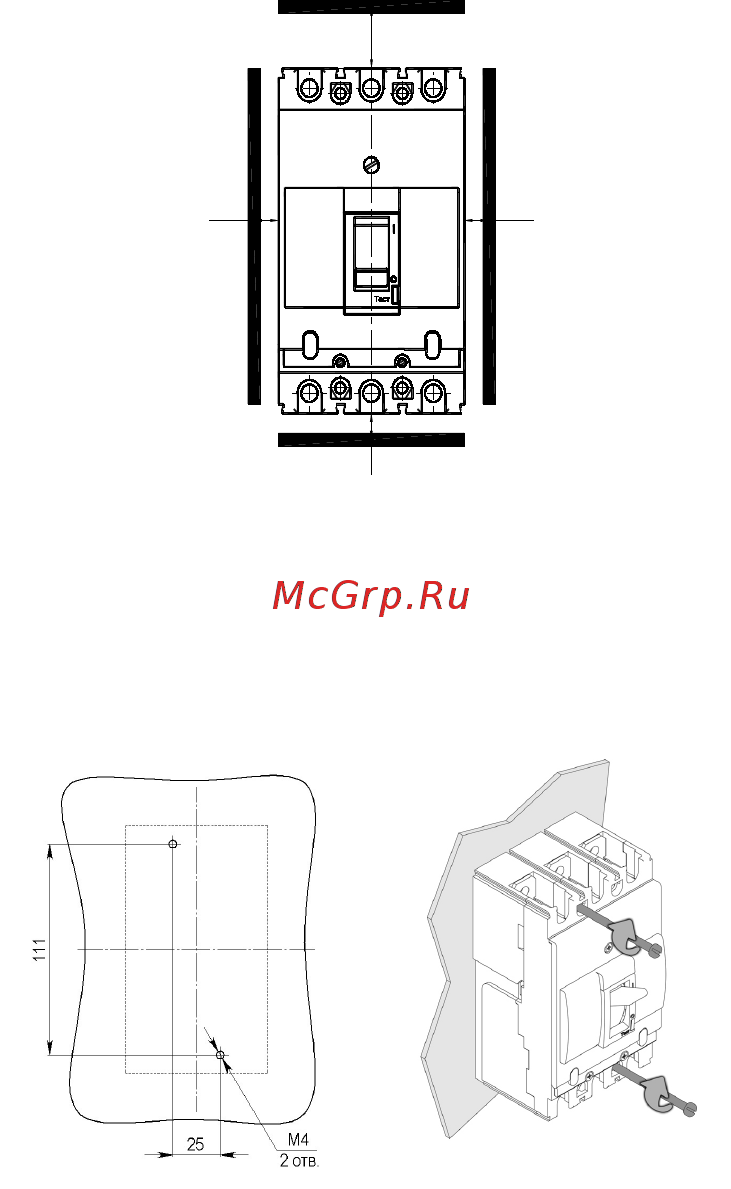

Рисунок 8 – Минимально-допустимые расстояния от
выключателя до металлических частей
На рисунке 9 приведена схема, в со-
ответствии с которой осуществляется
монтаж выключателя на панель.
Рисунок 9 – Расположение отверстий для крепления
выключателя на панели
