КЭАЗ OptiMat E100N080-ОМ4-РЕГ Руководство по эксплуатации онлайн [6/32] 484354
![КЭАЗ OptiMat E100N080-ОМ4-РЕГ Руководство по эксплуатации онлайн [6/32] 484354](/views2/1600704/page6/bg6.png)
6

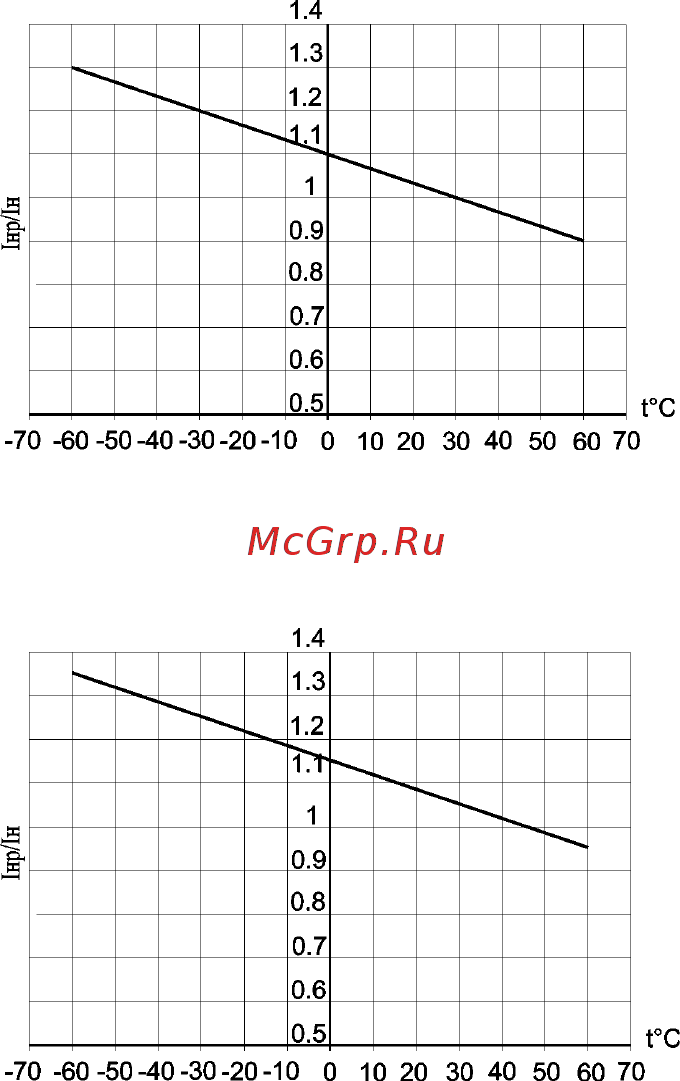

Рисунок 1 - Зависимость номинальных рабочих
токов выключателей от температуры окружающей
среды
Рисунок 2 - Зависимость номинальных рабочих
токов выключателей с приёмкой РС от температуры
окружающей среды
