Процедура установки

Существует два варианта установки устройства. При использовании

первого варианта устройство устанавливается в приборную панель

автомобиля спереди, а при использовании второго варианта уст-

ройство устанавливается сзади передней панели (устройство уста-

навливается вместо штатного радиоприемника автомобиля, для

закрепления используются резьбовые отверстия на боковых пане-

лях устройства). Более подробно оба варианта установки устройст-

ва описываются в данном руководстве ниже.

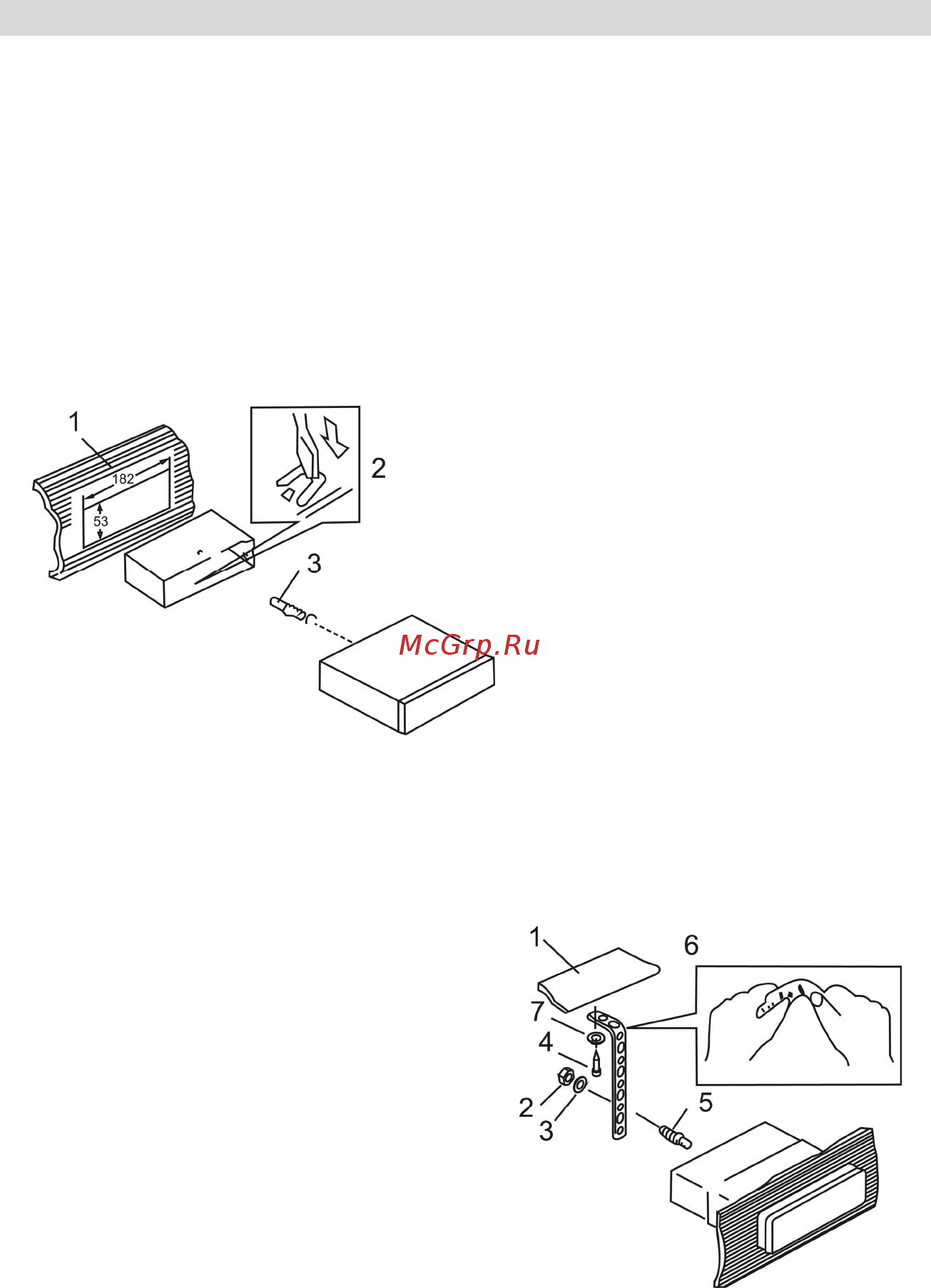

Первый вариант установки устройства

1. Приборная панель авто-

мобиля.

2. Кожух.

После установки кожуха

устройства в приборную

панель автомобиля, вы-

берите на кожухе те ме-

таллические язычки, ко-

торые соответствуют

толщине приборной пане-

ли, и отогните их, чтобы зафиксировать кожух на месте.

3. Винт.

1. Приборная панель автомобиля.

2. Гайка (5 мм).

3. Пружинная шайба.

4. Винт (5 х 25 мм).

5. Винт.

6. Металлическая планка.

Для закрепления задней части

устройства обязательно исполь-

зуйте металлическую планку.

Металлическая планка может

быть согнута руками под желаемым углом.

7. Плоская шайба.
