Pinetron QM-2042 [8/26] Подключение внешних устройств
![Pinetron QM-2042 [8/26] Подключение внешних устройств](/views2/1060122/page8/bg8.png)

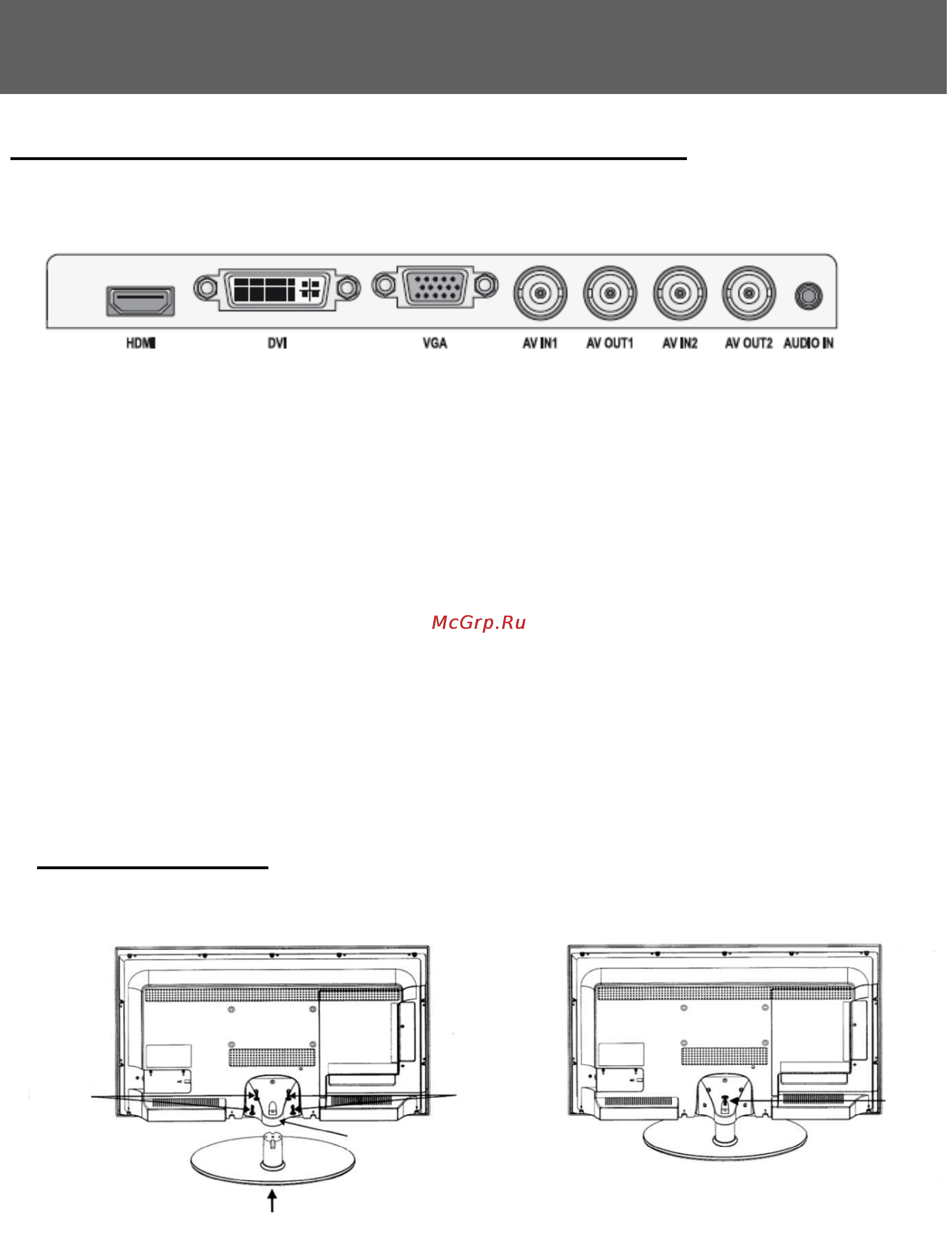

- 8 -
ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
РАСПОЛОЖЕНИЕ РАЗЪЁМОВ НА ЗАДНЕЙ ПАНЕЛИ
1 2 3 4 5 6 7 8
1. ВХОД HDMI
2. ВХОД DVI
3. ВХОД VGA
4. ВХОД AV IN1
Композитный вход для AV1
5. ВЫХОД AV OUT1
Петлевой видеовыход для AV1
6. ВХОД AV IN2
Композитный вход для AV2
7. ВЫХОД AV OUT2
Петлевой видеовыход для AV2
8. АУДИОВХОД (AUDIO IN)
Аудиовход стерео
МОНТАЖ ОПОРЫ
Опора
Винты
Винты
Винты
