Стр. 20 AXIS Q1602/Q1604 Руководство по установке

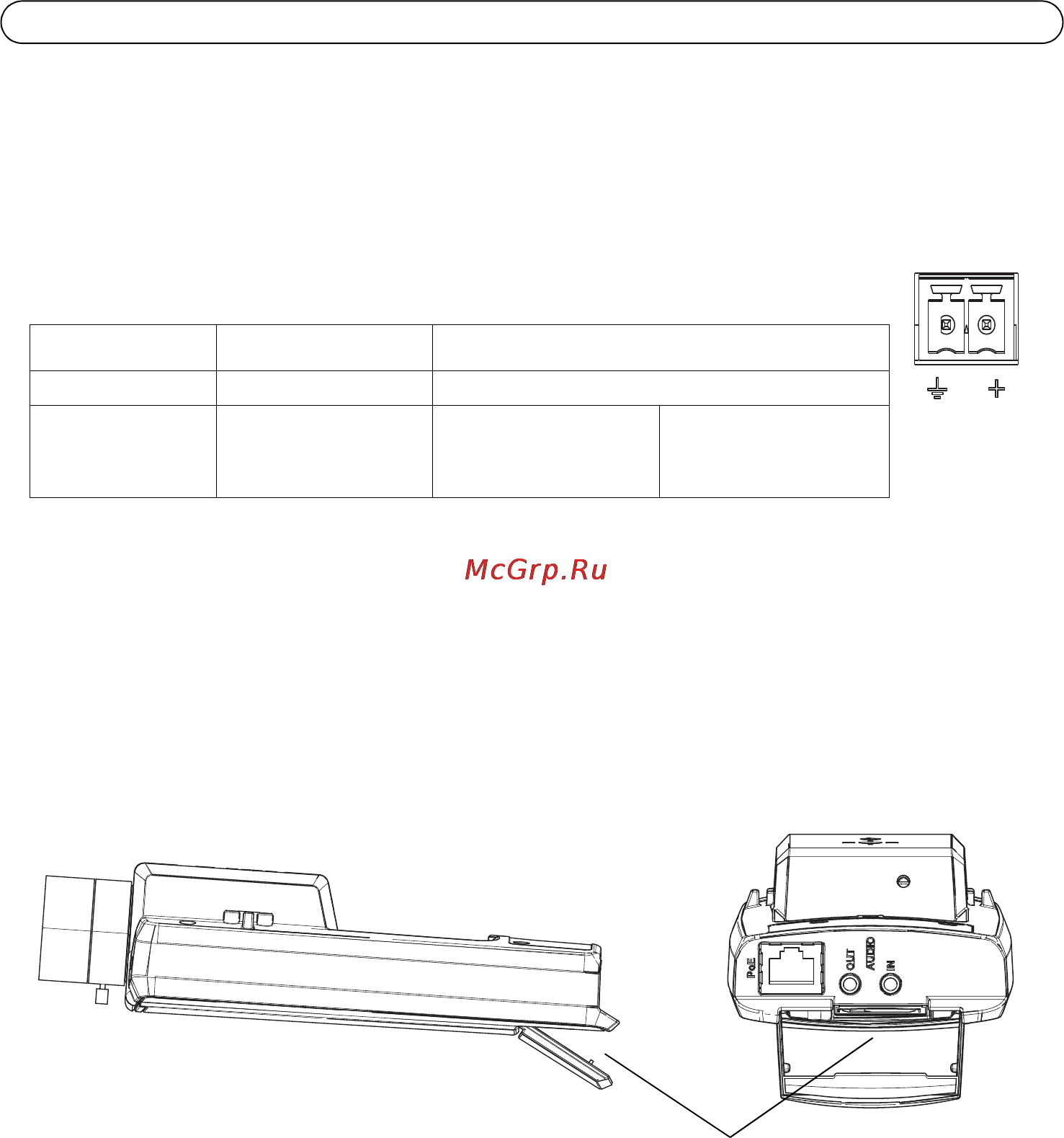

Разъемы устройства
Сетевой разъем - разъем RJ-45 Ethernet. Поддерживает технологию Power over
Ethernet (Питание через Ethernet). Рекомендуется использовать экранированные
сетевые кабели.
Разъем питания -
2-контактный блок разъема для подключения питания.
Аудиовход - Гнездо 3,5 мм под микрофон (моно) или линейный сигнал (если
стереосигнал, берется левый канал).
Аудиовыход - Гнездо (линейный уровень) для подключения системы оповещения
или активных динамиков со встроенным усилителем. Для аудиовыхода
необходимо использовать стереоразъем.
Разъем карты памяти SDHC – стандартная карта памяти SD или повышенной
емкости представляет собой съемный накопитель для локального хранения
записей.
Чтобы вставить карту памяти SD, поднимите крышку разъема для карты памяти
SD на задней стороне камеры и осторожно вставьте карту памяти SD в разъем.
Чтобы извлечь карту памяти SD, поднимите крышку, слегка нажмите на карту и
вытащите ее.
Функция Номер контакта Описание
Заземление 1 Заземление
Питание пост.
тока
2 Потребляемая
мощность: 8–20 В
пост. тока
макс. 10 Вт
1
2
Разъем для карты
