1. НАЗНАЧЕНИЕ
Серия фильтров помех предназначенных для разделения линий заземления с
целью защиты выделенной группы электронного оборудования. Применение
фильтров заземления позволяет сохранить целостность основной системы
уравнивания потенциалов при наличии двух заземлителей ( РЕ и FE ).

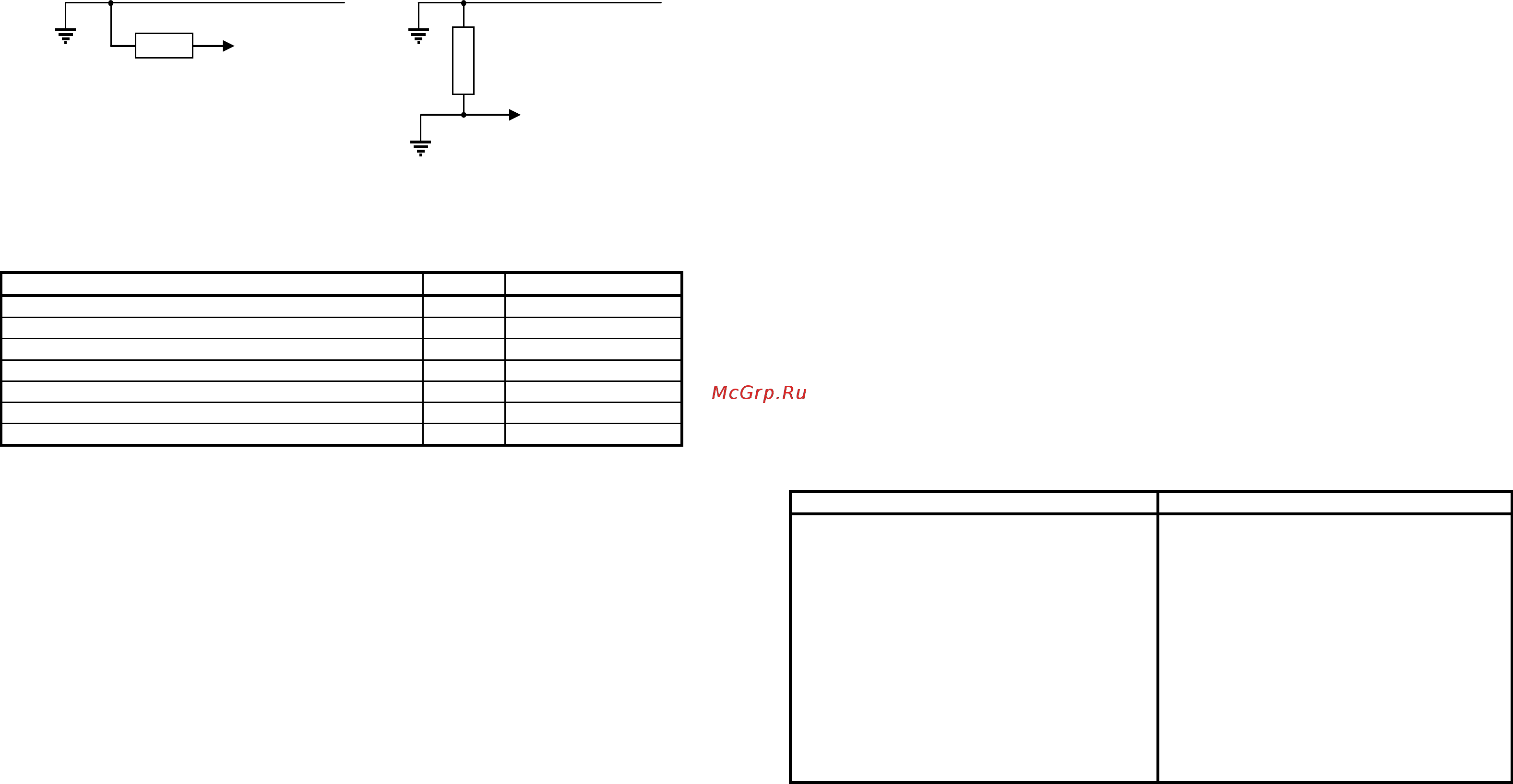

Типовые схемы применения представлены на рис.1. и 2.
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Внутреннее сечение силового проводника (медь)
мм
2
25
Допустимый длительный ток
А
100
Допустимое сечение проводников подключения
мм
2
25
Сопротивление изоляции, не менее
МОм
20
Подавление помех в диапазоне 1,0 МГц - 1,5 ГГц
дБ
3 - 37
Индуктивность фильтра
мкГн
8
Габаритные размеры блока (Ш х В х Г)
мм
450 х 100 х 100
Масса, не более
кг
5,0
Класс защиты – I, ЭМС по ГОСТ Р 5000009 – 92
Климатическое исполнение УХЛ 4.2
Сертификат соответствия № ТС RU-C-RU.МЛ02.В.00120
3. ПОДГОТОВКА К ЭКСПЛУАТАЦИИ И ЭКСПЛУАТАЦИЯ
3.1. Перед началом эксплуатации необходимо ознакомиться с инструкцией по
эксплуатации блока коммутации
3.2. Установить изделие на стене в сухом отапливаемом помещении.
3.3. Произвести подключение в разрыв линии заземления.
4. ЭКСПЛУАТАЦИЯ
Эксплуатацию производить в помещениях при температуре окружающего воздуха в
пределах от 0º до + 35 ºС и относительной влажности до 96 % (при 25 ºС)
Срок эксплуатации 25 лет.
5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
Условия транспортирования блока– 3 (Ж3) по ГОСТ 15150-69 любым видом транспорта
при обеспечении защиты от механических повреждений и атмосферных осадков.
Условия хранения - 1 (Л ) по ГОСТ 15150-69.
6. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Предприятие-изготовитель гарантирует нормальную работу изделия
при соблюдении условий эксплуатации, транспортировки и хранения в течение
гарантийного срока.
Гарантийный срок эксплуатации - 36 месяцев со дня продажи. При отсутствии в
техническом паспорте даты продажи и штампа гарантийный срок исчисляется от даты
изготовления.
Справки по всем вопросам, связанным с гарантийными обязательствами по тел.
(812) 635 07 06
Дата изготовления:______________________________
Номер изделия:_________________________________
Дата продажи:__________________________________
ГАРАНТИЙНЫЕ ТАЛОНЫ (без печати недействительны)
ГАРАНТИЙНЫЙ ТАЛОН N 1
ГАРАНТИЙНЫЙ ТАЛОН N 2
Дата изготовления_________________
Дата изготовления________________
Дата продажи_____________________
Дата продажи____________________
Характер неисправности____________
_________________________________
Характер неисправности___________
________________________________
_________________________________
________________________________
Отметки об устранении_____________
Отметки об устранении____________
_________________________________
________________________________
Дата_____________________________
Дата____________________________
Подпись__________________________
Подпись________________________
РЕ
Ф
Ответственное
электрооборудование
РЕ
Ф
Ответственное
электрооборудование
FЕ
Рисунок 1.
Рисунок 2.
