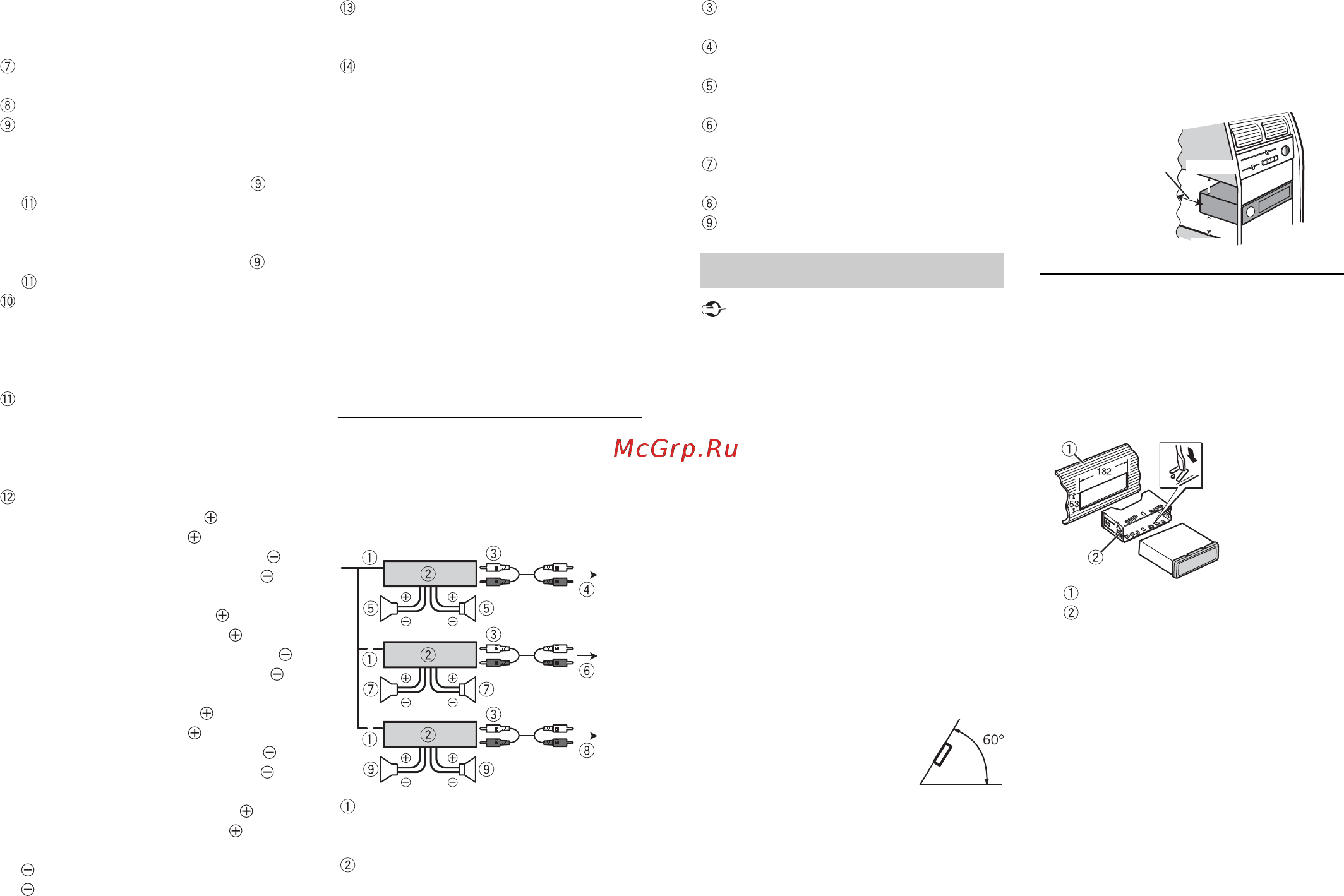

21Ru
Выполняйте подключение к
терминалу, управляемому ключом
зажигания (12 В пост. тока).
Выполняйте подключение проводов
друг к другу одного цвета.
Черный (“масса”)
Синий/белый
Положение контакта разъема ISO
б
удет отличаться в зависимости от
типа автомобиля. Подключите и
, если 5 контакт отвечает за
управление антенной. Если
и
спользуется автомобиль другого
типа, никогда не подключайте и
.
Синий/белый
Выполняйте подключение к
термин
алу управления системой
усилителя (макс. 300 мА, 12 В пост.
тока).
Синий/белый
Выполняйте подключение к
термин
алу релейного управления
автоматической антенны (макс.
300 мА, 12 В пост. тока).
Провода динамика
Белый: Передний левый (STD) или
левый верхних частот (NW)
Белый/черный: Передний левый
(STD) или левый верхних частот
(NW)
Серый: Передний правый (STD)
или правый верхних частот (NW)
Серый/черный: Передний правый
(STD) или правый верхних частот
(NW)
Зеленый: Задний левый (STD) или
левый средних частот (NW)
Зеленый/черный: Задний левый
(STD) или левый средних частот
(NW)
Фиолетовый: Задний правый (STD)
или правый средних частот (NW)
Фиолетовый/черный: Задний правый
(STD) или правый средних частот
(NW)
Оранжевый/белый
Выполняйте подключение к сигналу
п
одсветки автомобиля.
Разъем ISO
В некоторый автомобилях разъем ISO
мож
ет быть разделен на два. В этом
случае выполняйте подключение к
обоим разъемам.
ПРИМЕЧАНИЯ
• Измените исходное меню данного
устройства. См. [REAR-SP]
(стр. 5). Выход
сабвуфера данного устройства
я
вляется монофоническим.
• При испол
ьзовании сабвуфера
сопротивлением 2 Ω подключайте
сабвуфер к фиолетовому и
фиолетовому/черному проводам
устройства. Не подключайте ничего к
зеленому или зеленому/черному
проводам.
Усилитель (приобретается
отдельно)
Выполните данные подключения при
использовании дополнительного
усилителя.
Пульт ДУ системой
Выполните подключение к синему/
бе
лому кабелю.
Усилитель (приобретается отдельно)
Выполните подключение с помощью
RCA (приобретается отдельно)
К заднему выходу (STD) или выходу
средних частот (NW)
Задний динамик (STD) или динамик
средних частот (NW)
К переднему выходу (STD) или выходу
верхних частот (NW)
Передний динамик (STD) или динамик
верхних частот (NW)
К выходу сабвуфера
Сабвуфер
Важно
• Перед установкой проверьте все
подключения и системы.
• Не используйте неоригинальные
запчасти, так как это может привести к
неисправностям.
• О
братитесь к дилеру, если для
установки требуются дополнительные
отверстия или модификации в
автомобиле.
• Н
е устанавливайте данное устройство
в следующих случаях:
–если оно может нарушить работу
автомоб
иля.
–если оно может причинить травму
п
ассажиру в случае резкой
остановки.
• В
ыполняйте установку данного
устройства вдали от мест с
повышенной температурой, например
печки.
• Оп
тимальная
производительность
достигается при
установке устройства под
углом менее 60°.
• Ч
тобы обеспечить надлежащее
рассеивание тепла во время
использования данного изделия, при
выполнении установки следует
убедиться, что позади задней панели
оставлено достаточно свободного
пространства, и свернуть все
свободные кабели таким образом,
чтобы они не блокировали
вентиляционные отверстия.
Установка крепления DIN
1 Установите на приборную панель
входящую в комплект установочную
шахту.
2 Закрепите установочную шахту,
отогнув с помощью отвертки
металлические лапки (90°).
Приборная панель
Установочная шахта
• Уб
едитесь, что устройство
установлено прочно. Непрочная
установка может привести к
возникновению пропусков при
воспроизведении и других
неисправностей.
Если входящая в комплект
установочная шахта не
используется
1 Определите положение, при
котором совпадают отверстия в
кронштейне с отверстиями сбоку
устройства.
Установка
Оставьте
достаточно
места
5 см
5 см
