19Ru
автоматической антенны автомобиля
(макс. 300 мА, 12 В пост. тока). Если
автомобиль оснащен антенной,
встроенной в лобовое стекло,
подключите ее к терминалу питания
антенного усилителя.
• Н
икогда не подключайте синий/белый
провод к терминалу питания внешнего
усилителя. Также никогда не
подключайте его к терминалу питания
автоматической антенны. В противном
случае это может привести к
протеканию батареи или ее
неисправности.
• Ч
ерный кабель заземлен. Кабели
заземления для данного устройства и
другое оборудование (особенно
устройства высокого напряжения,
например усилители) необходимо
подключать отдельно. В противном
случае случайное отключение может
привести к пожару или неисправности.
• Графичес
кий символ на изделии
означает постоянный ток.

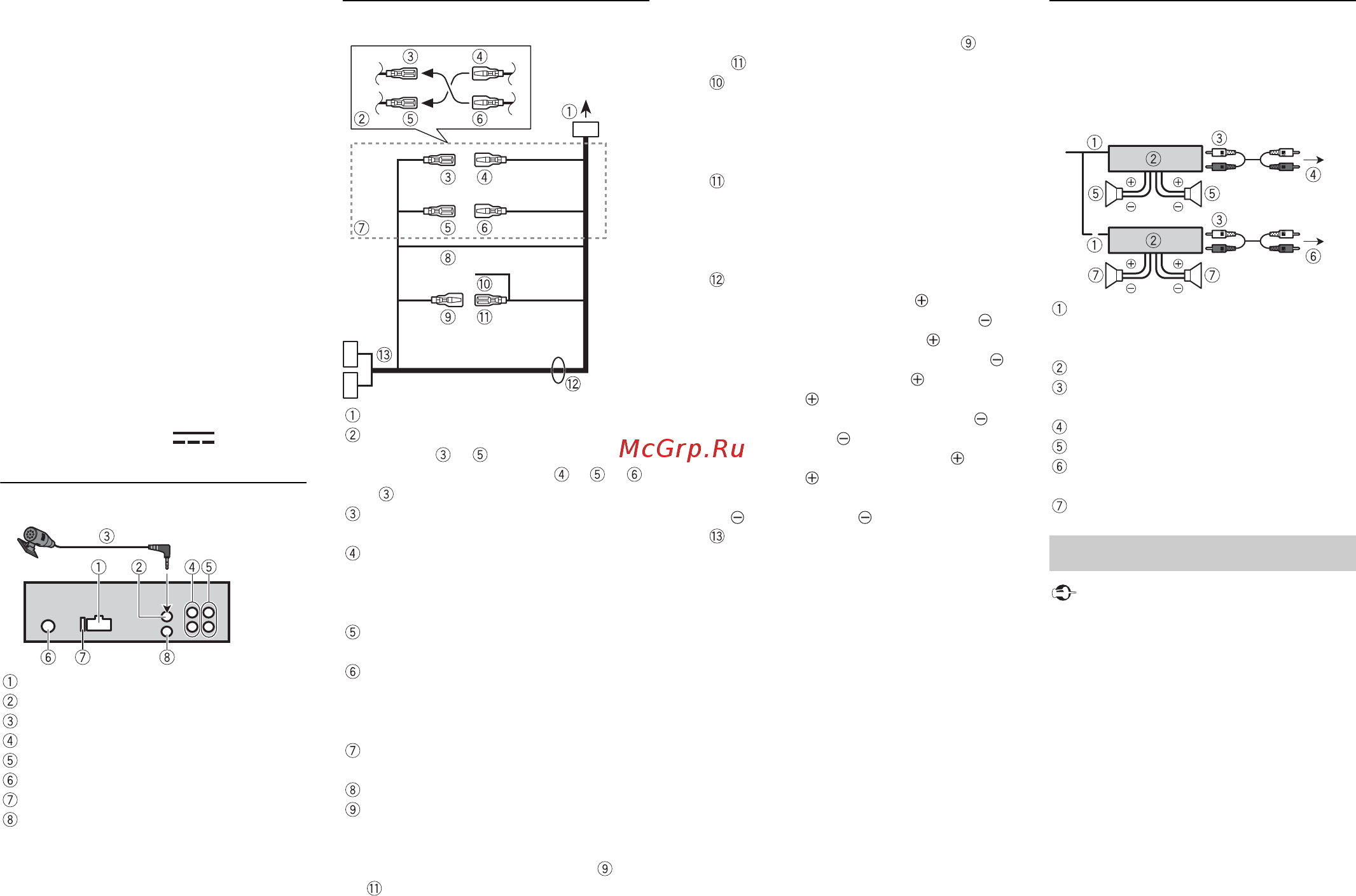

Данное устройство
Вход шнура питания
Вход для микрофона
Микрофон (3 м)
Задний выход или выход сабвуфера
Передний выход
Вход для антенны
Предохранитель (10 A)
Вход для проводного пульта ДУ
Сюда можно подключить проводной
адап
тер ДУ (приобретается
отдельно).
Шнур питания
Во вход шнура питания
В зависимости от типа автомобиля
функции и могут отличаться. В
этом случае подключите к и
к .
Желтый
Резервный (или опция)
Желтый
Выполняйте подключение к
терм
иналу с постоянным
напряжением 12 В.
Красный
Опция (или резервный)
Красный
Выполняйте подключение к
т
ерминалу, управляемому ключом
зажигания (12 В пост. тока).
Выполняйте подключение проводов
друг к другу одного цвета.
Черный (“масса”)
Синий/белый
Положение контакта разъема ISO
б
удет отличаться в зависимости от
типа автомобиля. Подключите и
, если 5 контакт отвечает за
управление антенной. Если
используется автомобиль другого
типа, никогда не подключайте
и
.
Синий/белый
Выполняйте подключение к
термин
алу управления системой
усилителя (макс. 300 мА, 12 В пост.
тока).
Синий/белый
Выполняйте подключение к
термин
алу релейного управления
автоматической антенны (макс.
300 мА, 12 В пост. тока).
Провода динамика
Белый: Передний левый
Белый/черный: Передний левый
Серый: Передний правый
Серый/черный: Передний правый
Зеленый: Задний левый или
сабвуфер
Зеленый/черный: Задний левый
или сабвуфер
Фиолетовый: Задний правый или
сабвуфер
Фиолетовый/черный: Задний правый
или сабвуфер
Разъем ISO
В некоторый автомобилях разъем ISO
мож
ет быть разделен на два. В этом
случае выполняйте подключение к
обоим разъемам.
ПРИМЕЧАНИЯ
• Измените исходное меню данного
устройства. См. [SP-P/O MODE]
(стр. 5).
Выход сабвуфера данного устройства
я
вляется монофоническим.
• При испол
ьзовании сабвуфера
сопротивлением 2 Ω подключайте
сабвуфер к фиолетовому и
фиолетовому/черному проводам
устройства. Не подключайте ничего к
зеленому или зеленому/черному
проводам.
Усилитель (приобретается
отдельно)
Выполните данные подключения при
использовании дополнительного
усилителя.
Пульт ДУ системой
Выполните подключение к синему/
бе
лому кабелю.
Усилитель (приобретается отдельно)
Выполните подключение с помощью
RCA (приобретается отдельно)
К переднему выходу
Передний динамик
К заднему выходу или выходу
сабвуфера
Задний динамик или сабвуфер
Важно
• Перед установкой проверьте все
подключения и системы.
• Не используйте неоригинальные
запчасти, так как это может привести к
неисправностям.
• О
братитесь к дилеру, если для
установки требуются дополнительные
отверстия или модификации в
автомобиле.
• Н
е устанавливайте данное устройство
в следующих случаях:
– если оно может нарушить работу
авт
омобиля.
Установка
