![Pioneer MVH-MS510BT [27/40] Установка](/views2/1602235/page27/bg1b.png)
27
MVH-MS510BT
19 916EW QRB3880(B6 Horizon)
Ru
Левый
Правый
Передний динамик (STD) или
динамик верхних частот (NW)
Задний динамик (STD) или
динамик средних частот (NW)
Белый
Белый/черный
Серый
Серый/черный
Зеленый
Зеленый/черный
Фиолетовый
Фиолетовый/черный
Черный (“масса”)
Подключите к обычной точке
зазе
мления.
Желтый
Выполняйте подключение к
терм
иналу с постоянным
напряжением 12 В.
Красный
Выполняйте подключение к
т
ерминалу, управляемому
ключом зажигания (12 В пост.
тока).
Синий/белый
Выполняйте подключение к
термин
алу управления системой
усилителя или терминалу
релейного управления
автоматической антенны
автомобиля (макс. 300 мА, 12 В
пост. тока).
Сабвуфер (4 Ω)
При использовании сабвуфера
сопротивлением 2 Ω
по
дключайте сабвуфер к
фиолетовому и фиолетовому/
черному проводам устройства.
Не подключайте ничего к
зеленому или зеленому/черному
проводам.
Не используется.
Сабвуфер (4 Ω) × 2
Оранжевый/белый
Выполняйте подключение к
сиг
налу подсветки судна.

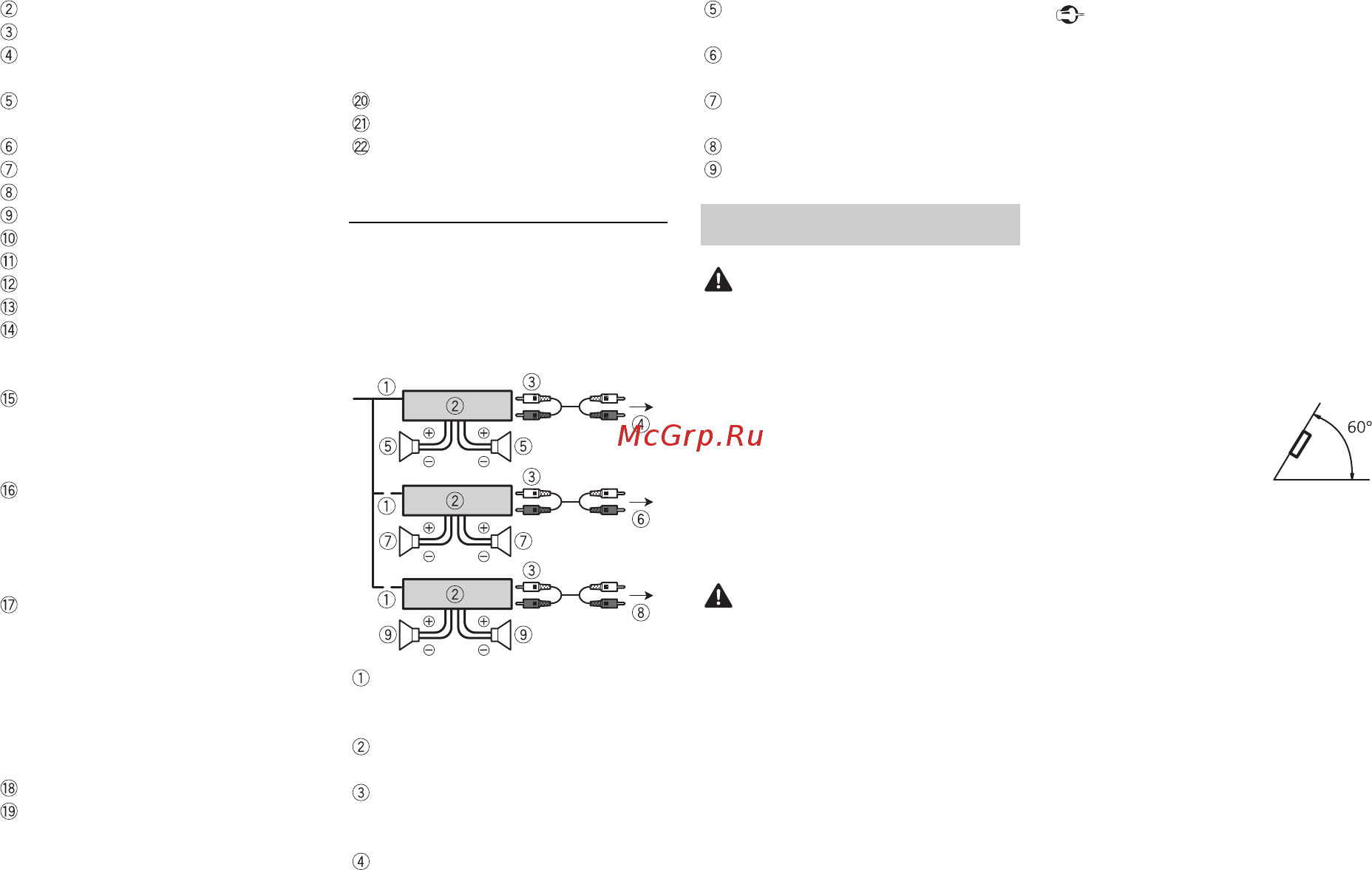

Усилитель (приобретается
отдельно)
Выполните данные подключения
при использовании
дополнительного усилителя.
Пульт ДУ системой
Выполните подключение к
син
ему/белому кабелю.
Усилитель (приобретается
отдельно)
Выполните подключение с
помощью RCA (приобретается
отде
льно)
К заднему выходу (STD) или
выходу средних частот (NW)
Задний динамик (STD) или
динамик средних частот (NW)
К переднему выходу (STD) или
выходу верхних частот (NW)
Передний динамик (STD) или
динамик верхних частот (NW)
К выходу сабвуфера
Сабвуфер
ВНИМАНИЕ
Для клиента:
Данный продукт содержит
рад
иопередатчик. Согласно
положению ЕЭК ООН №10,
судостроители могут налагать
определенные требования к
установке радиопередатчиков в
суда. Обратитесь к руководству по
эксплуатации судна или к
производителю либо дилеру судна
перед установкой данного
устройства.
ПРЕДУПРЕЖДЕНИЕ
• Внимательно выбирайте сухое
место для установки, чтобы
предотвратить внутреннее
повреждение при контакте
устройства с водой/жидкостью.
• Установленный приемник
должен быть изолирован от
источников топлива в
соответствии с инструкциями
производителя.
Важно
• Перед установкой проверьте все
подключения и системы.
• Не используйте неоригинальные
запчасти, так как это может
привести к неисправностям.
• Не
устанавливайте данное
устройство в следующих случаях:
–это может нарушить работу
су
дна.
–если оно может причинить
тра
вму пассажиру в случае
резкой остановки.
• В
ыполняйте установку данного
устройства вдали от мест с
повышенной температурой,
например печки.
• Оп
тимальная
производительность
достигается при
установке устройства
под углом менее 60°.
• Ч
тобы обеспечить надлежащее
рассеивание тепла во время
использования данного изделия,
при выполнении установки
следует убедиться, что позади
задней панели оставлено
достаточно свободного
пространства, и свернуть все
свободные кабели таким образом,
чтобы они не блокировали
вентиляционные отверстия.

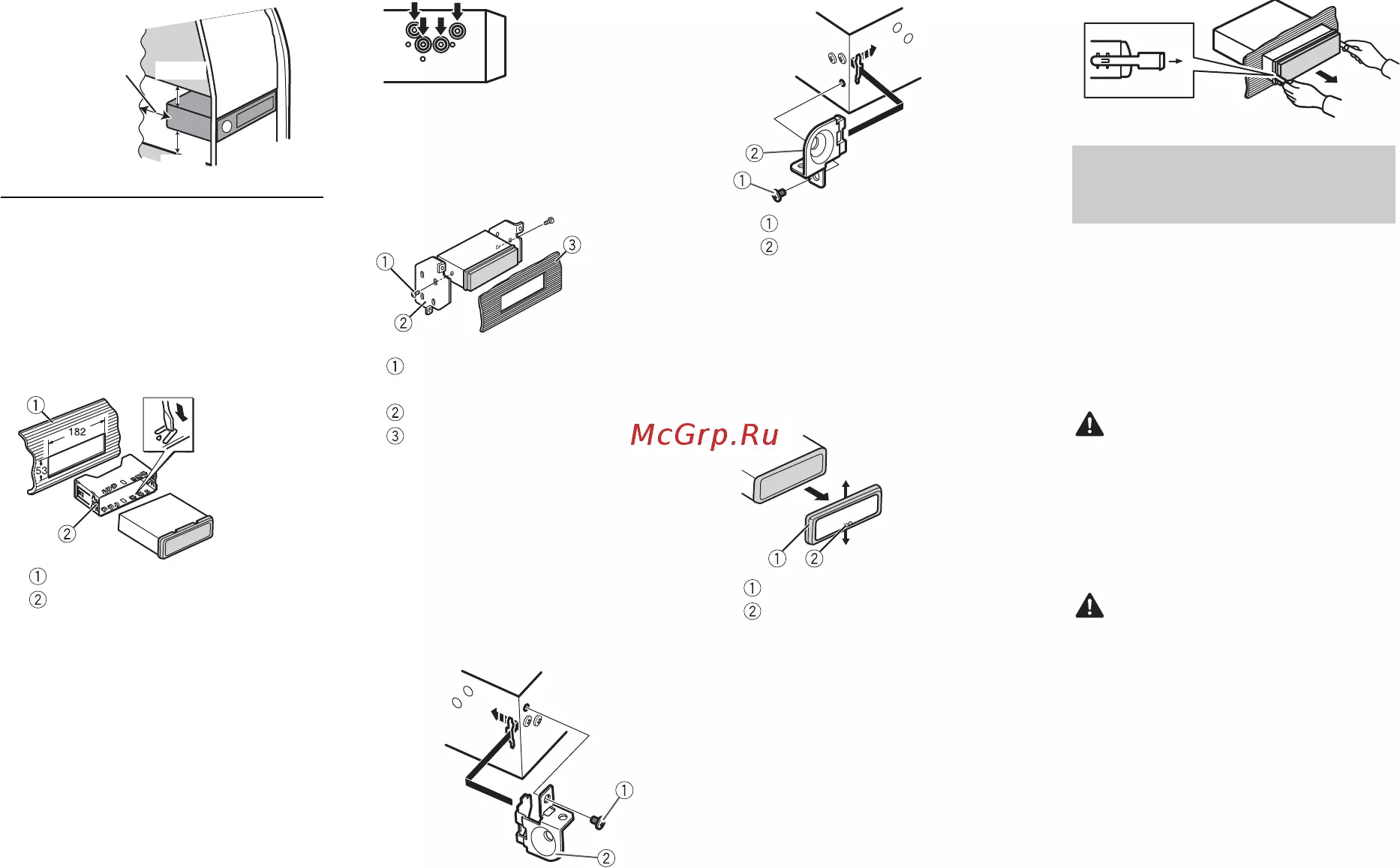

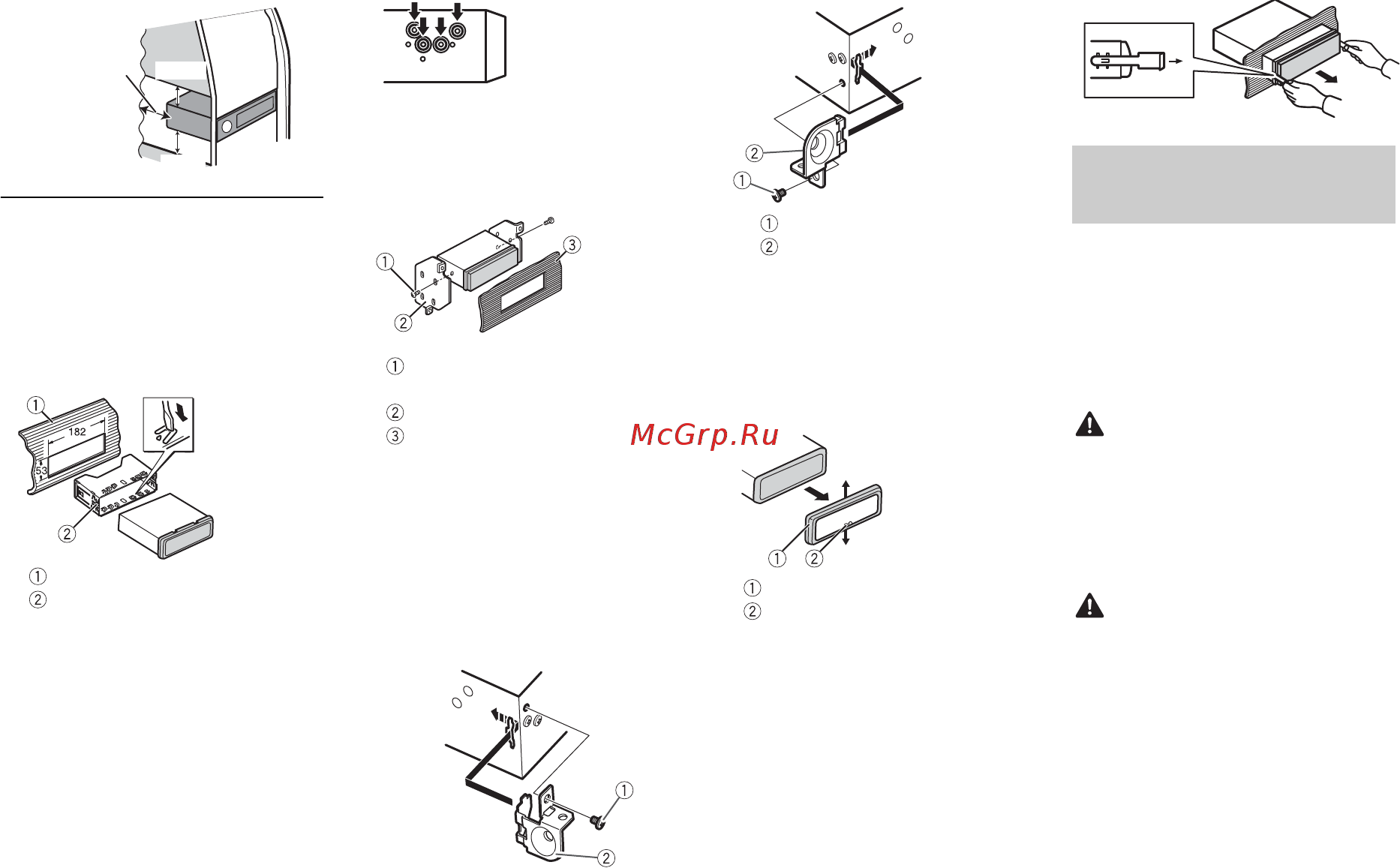

Установка
