Изм.
Лист
№ докум.
Подпись
Дата
Лист
ФСТТ-40 000 IP54
2.3. Технические характеристики
2.3.1. Основные технические характеристики фильтра ФСТТ-40 000 приведены
в таблице.
Номинальное входное напряжение
В
380 \ 220
Частота входного напряжения
Гц
50 ±5%
Выходное напряжение
В
380 \ 220 ±3%
Номинальный ток первичной обмотки
А
63
Номинальный ток вторичной обмотки
А
60
Номинальная мощность
кВА
40
КПД, не менее
0.97
Схема соединения обмоток трансформатора
Yн / Yн-0
Ток холостого хода трансформатора, не более
%
4
Сопротивление изоляции, не менее
МОм
10
Импульсный ток, выдерживаемый ограничителем, не менее
кА
40
Время срабатывания импульсной защиты, не более
сек
-9
20
Режим работы фильтра
длительный
Вес, не более
кг
440
2.3.2. Фильтр ФСТТ-40 000 обеспечивает питание активной и активно-реактивной
нагрузки при ее изменении от 0 до 100%.
2.3.3. Для гальванического разделения нагрузки от силовой сети используется
трехфазный трансформатор с системой ограничения пускового тока. Прочность изоляции
между обмотками трансформатора и между обмотками и корпусом, не менее 4000 В.
Класс нагревостойкости изоляции по ГОСТ 8865-87 В. Ток холостого хода тр-ра не более
4%. Потери холостого хода не более 220 Вт.
2.3.4. На входе фильтра ФСТТ-40 000 для защиты от токов КЗ и перегрузки
установлен автоматический выключатель с характеристикой С.
На выходе фильтра ФСТТ-40 000 для защиты от токов КЗ и перегрузки установлен
автоматический выключатель с характеристикой С.
2.3.5. На входе и выходе фильтра установлены блоки варисторной защиты,
обеспечивающие подавление импульсов тока (8/20 мкс) с амплитудой до 40 кА (фаза –
РЕ) и до 40 кА (N-PE).

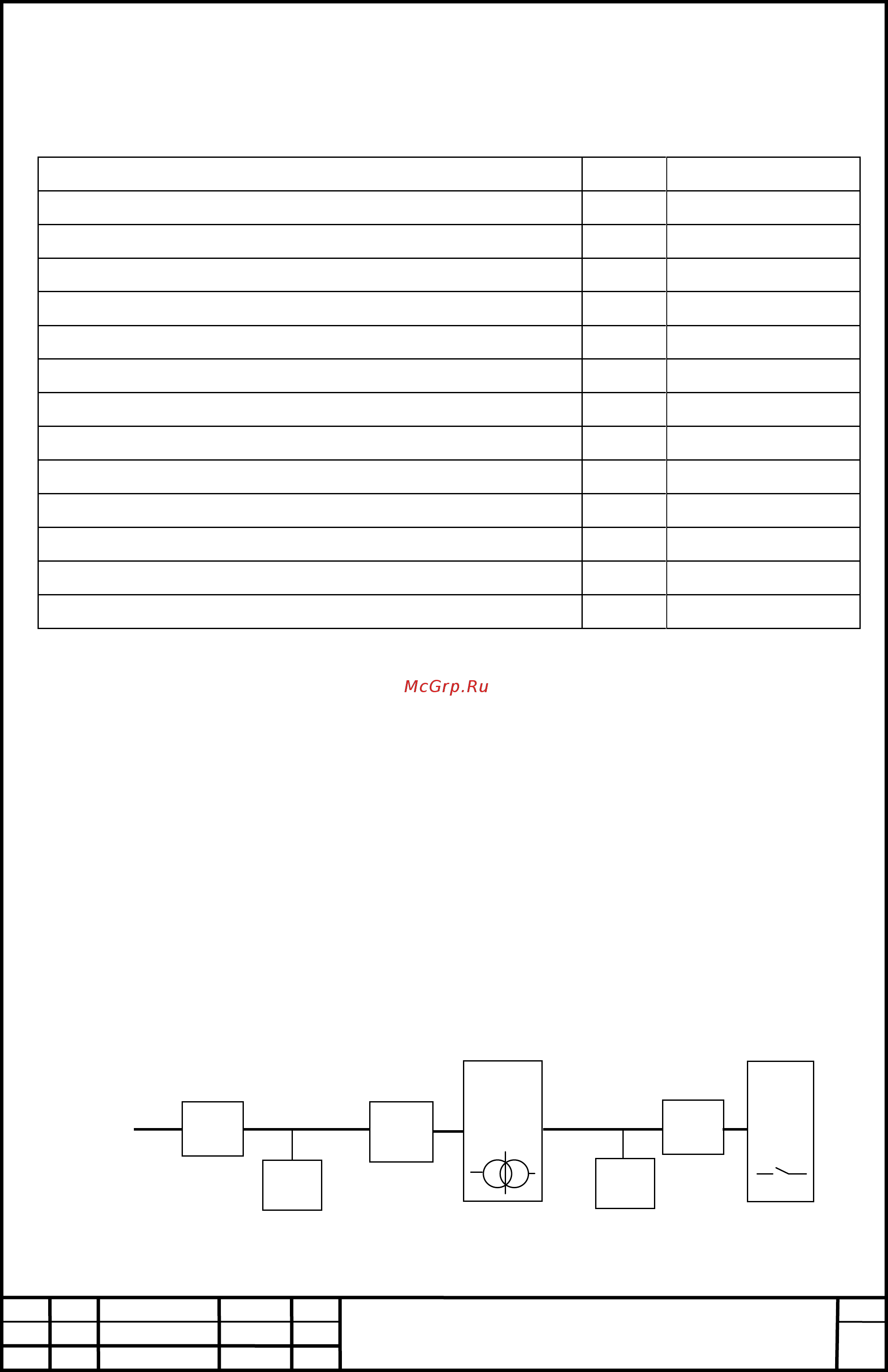

2.3.6. Ниже приведена структурная схема изделия.
Ввод 1
F1
VR1
ОПТ
ТРТ
F2
VR2
РП
