Реле контроля тока
РТ-05

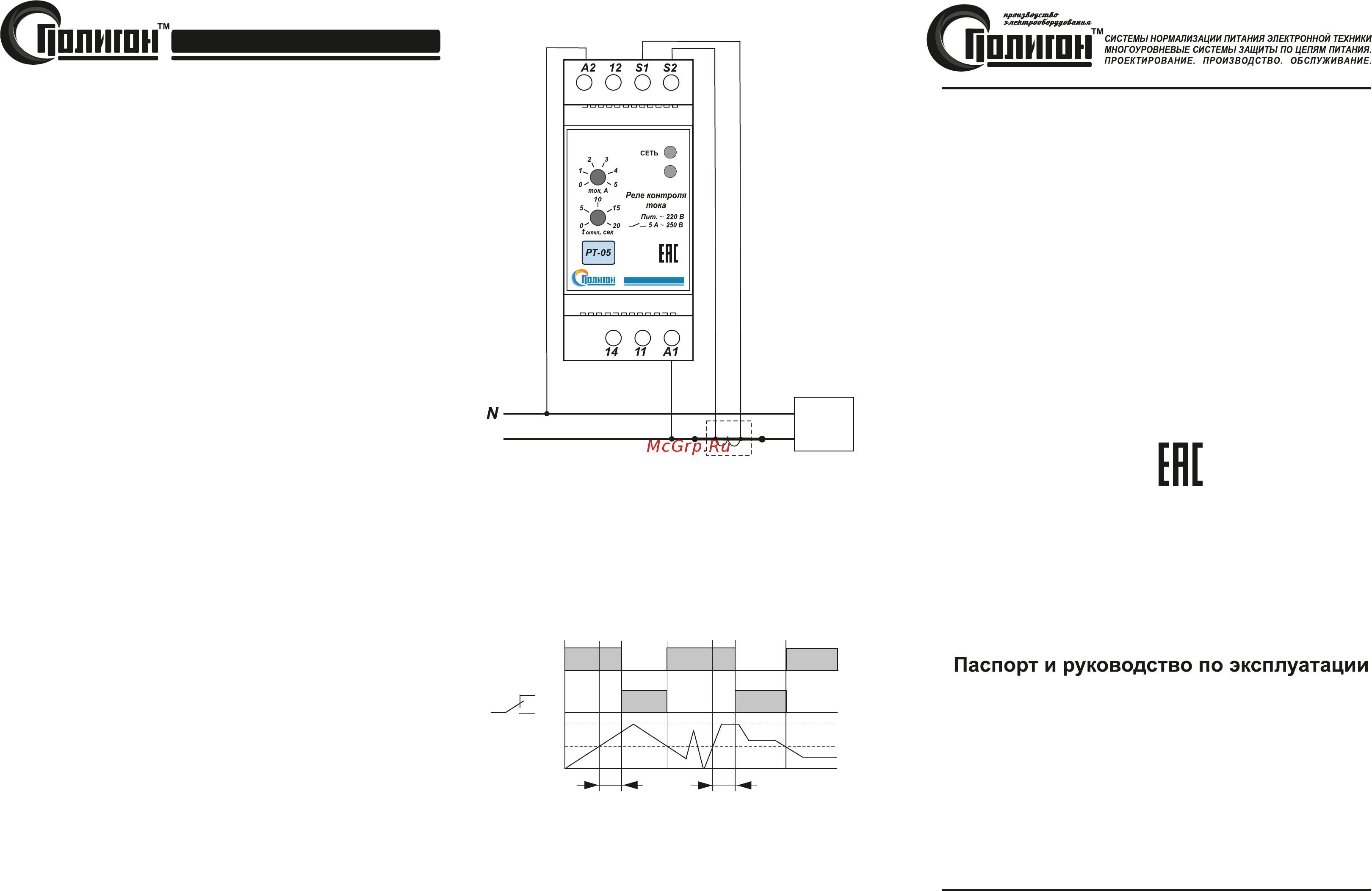

Рис.1. Типовая схема подключения РТ-05
к сети переменного тока.
Рис.2. Диаграмма работы РТ-05.
Rнагр
L
TА1
t откл
t откл
Iуст
Iнагр
Imax
К1
12
11
14
РЕЛЕ
Устройства защиты и измерения, выполненные на единой
конструктивной основе для размещения на DIN-рейке 35 мм,
позволяют строить гибкие системы управления трехфазными и
однофазными нагрузками в сетях 220/380 В, 50 Гц.
Модули самостоятельно могут коммутировать нагрузку с
током 5(16) А или управлять контактором.
Реле контроля тока РТ-05
Предназначено для контроля превышения величины
переменного тока нагрузки значения, установленного
Пользователем.
Обеспечивает переключение соответствующих контактов
внутреннего реле с регулируемой задержкой времени
в случае превышения допускаемого значения тока нагрузки.
Вольтметр цифровой V-03
Предназначен для измерения среднеквадратического
значения фазного и/или линейного напряжения
переменного тока.
Обеспечивает точность измерения 1%.
Реле времени РВ-200
Предназначено для подключения нагрузки с регулируемой
задержкой времени.
Сетевые фильтры от 2.2 до 250 кВА;
Стабилизаторы напряжения от 0.05 до 250 кВА;
Трансформаторные фильтры от 0.4 до 60 кВА,
Амперметр цифровой А-05
Предназначен для измерения среднеквадратического
значения
переменного тока с использованием трансформатора тока.
Обеспечивает точность измерения 1%.
Предприятие производит:
Россия, 196084, . Санкт-Петербург, ул. Коли Томчака,
д.9, лит. Ж , тел./факс (812) 327-07-06
Изготовитель НПАО «ПФ «СОЗВЕЗДИЕ»
ТМ
ТУ 3425-012-39441565-2005
Сертификат соответствия
№ТС RU-С-RU.МЛ02.В.00730
