Изм.
Лист
№ докум.
Подпись
Дата
Лист
6
ТРО – 2 000 М IP54 исп.1

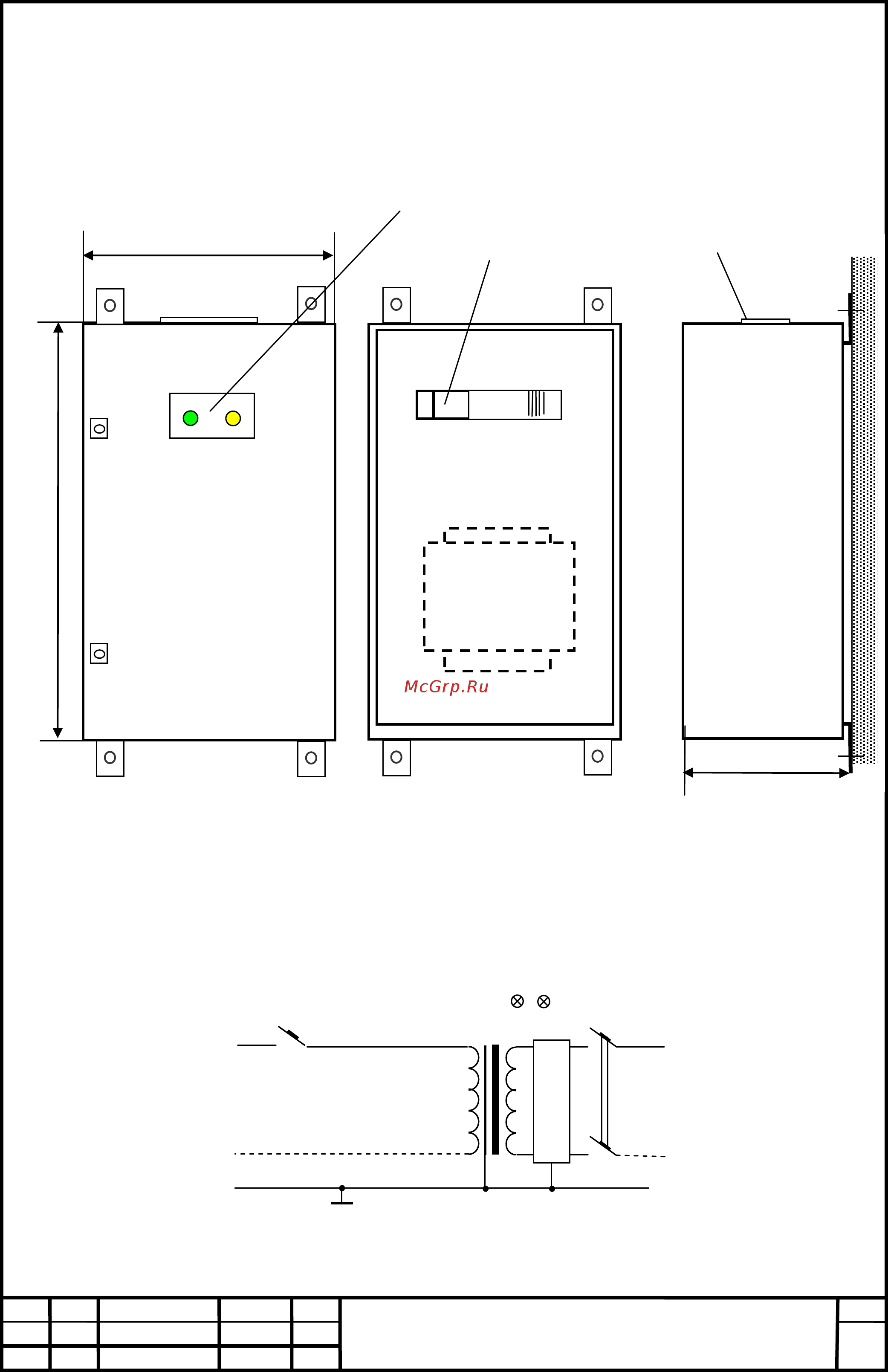

ПРИЛОЖЕНИЕ 1 . Внешний вид изделия и электрическая схема.
(Размеры указаны без учета выступающих элементов.)
Вид спереди
Вид сбоку
800
380
210
Вид спереди без дверцы
Подключение
кабелей
Индикаторы «НОРМА» и
«ОТКЛОНBЕ ПАРАМЕТРОВ»
Автоматы «СЕТЬ»
«НАГРУЗКА»
При установке трансформаторов расстояние между шкафами > 100мм
БКИ – блок контроля изоляции, температуры и тока нагрузки
L
N
Тр
РЕ
х
х
N
L
PE
БКИ
х
L
N
РЕ
х
х
N
L
PE
БКИ
х
1QF
1p С20А
2QF
2p С16А
