Полигон ТРО – 9000М IP54 [7/7] Приложение
![Полигон ТРО – 9000М IP54 [7/7] Приложение](/views2/1602304/page7/bg7.png)
Изм.
Лист
№ докум.
Подпись
Дата
Лист
6
ТРО – 9 000 М IP54 исп. 1
1 2 3 4
1 2 3 4
Пост ПДК - 02
ТРО - 9 000 М

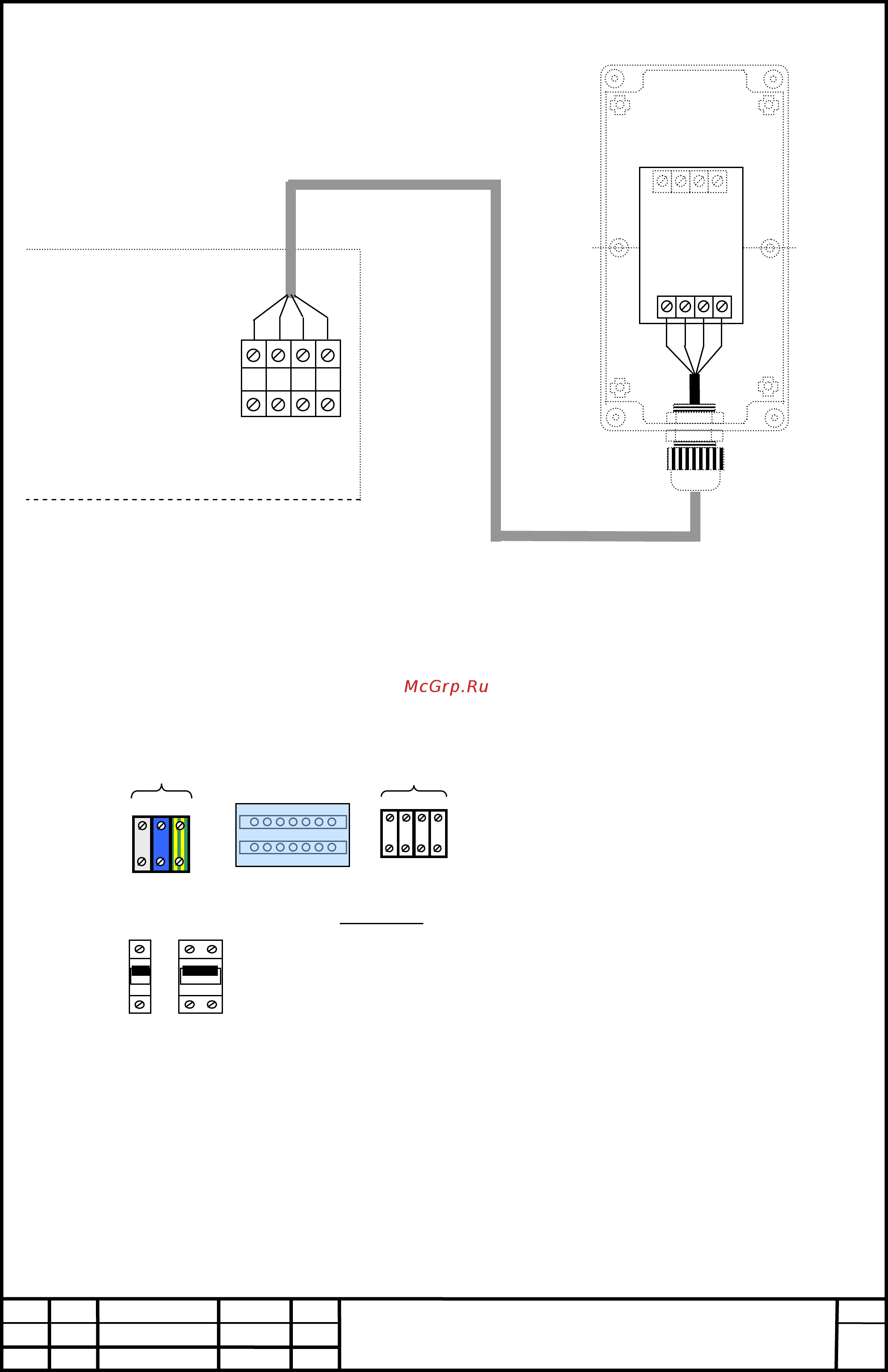

ПРИЛОЖЕНИЕ 2 .
Схема соединения контрольного выхода разделительного
трансформатора и поста дистанционного контроля ПДК - 02
Рекомендуемый кабель соединения
ВВГнг 4 х 0,75 ( 1,0 )
ПРИЛОЖЕНИЕ 3. Подключение.
Примечание: FE – транзитная
изолированная клеммная колодка
для организации рабочего
(функционального) заземления.
L N PE
СЕТЬ
220В, 50Гц
ПДК - 02
1 2 3 4
PE/FE
1QF
СЕТЬ
220В, 50Гц
2QF
НАГРУЗКА
220В, 50Гц
