![KSB Multitec RO MTC A 100/10C [23/101] Внимание](/views2/1593240/page23/bg17.png)
2. Выровнять насос с помощью подкладок, как описано выше.
5.4 Трубопроводы
5.4.1 Присоединение трубопровода
ОПАСНОСТЬ
Превышение допустимой нагрузки на насосных патрубках
При вытекании токсичных, едких или горючих жидкостей на неуплотненных местах
создается опасность для жизни!
▷
Насос ни в коем случае не должен служить опорной точкой для закрепления
трубопроводов.
▷ Следует обеспечить закрепление трубопроводов непосредственно перед
насосом и соединение без механических напряжений.

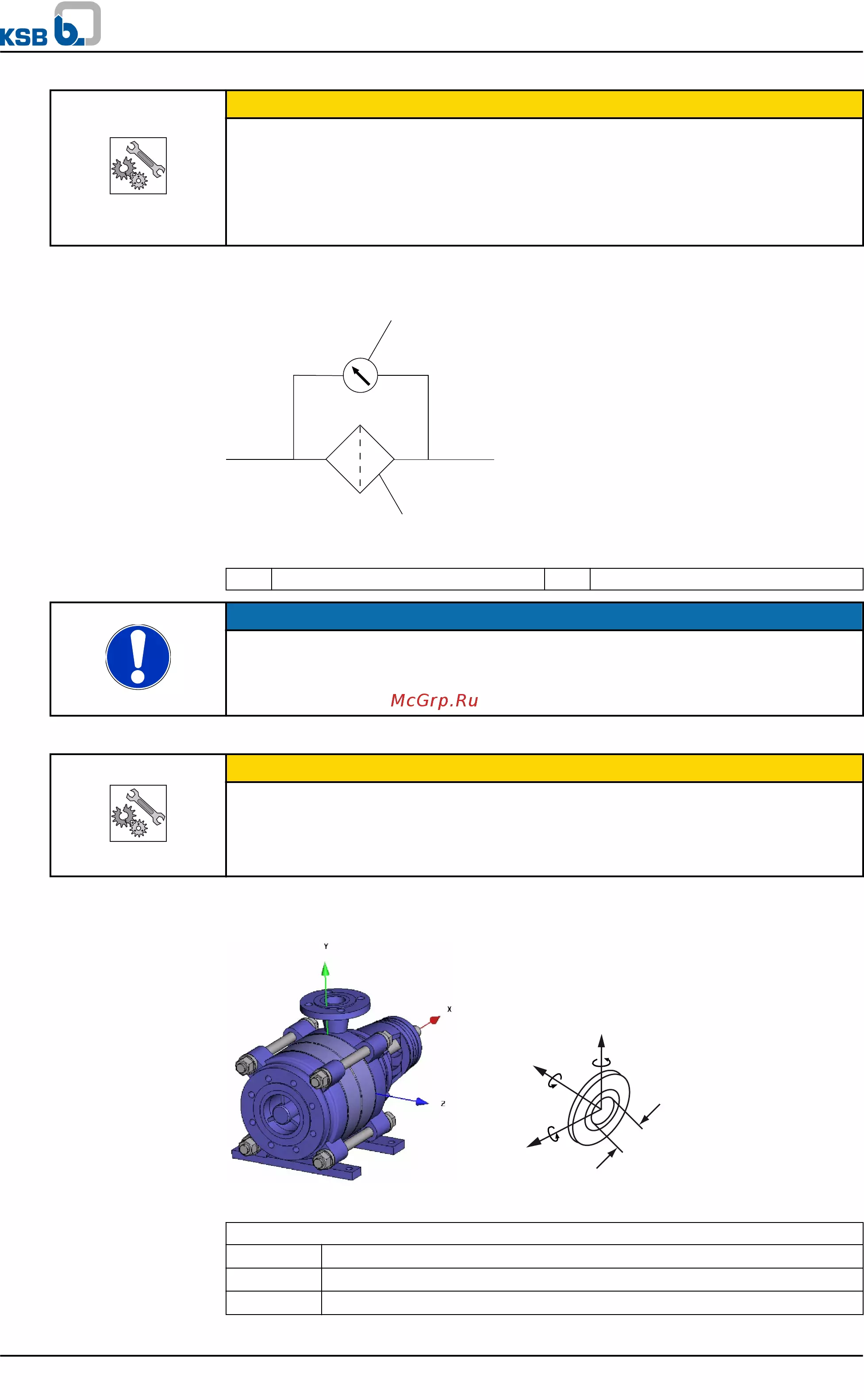

▷ Следует соблюдать предельно допустимые силы и моменты на насосных
патрубках.
▷ Температурные расширения трубопроводов необходимо компенсировать
соответствующими средствами.
ВНИМАНИЕ
Неправильное заземление при сварочных работах на трубопроводе
Разрушение подшипников качения (эффект питтинга)!
▷
При электросварке ни в коем случае не использовать для заземления насос
или опорную плиту.
▷ Предотвращать прохождение тока через подшипники качения.
УКАЗАНИЕ
Монтаж обратных клапанов и запорной арматуры может быть рекомендован в
зависимости от конструкции установки и типа насоса. При этом должна
обеспечиваться возможность опорожнения и беспрепятственной разборки
агрегата.
✓ Всасывающий/подводящий трубопровод к насосу в режиме подъема
всасываемой жидкости проложен с уклоном вверх, а при работе на подачу - с
уклоном вниз.
✓
Имеется участок успокоения перед всасывающим фланцем длиной, равной
двойному диаметру всасывающего фланца.
✓ Номинальный внутренний диаметр трубопроводов должен, по меньшей мере,
соответствовать диаметру патрубков насоса.
✓ Во избежание чрезмерных потерь давления переходники выведены на больший
условный проход с углом расширения около 8°.
✓ Следует обеспечить закрепление трубопроводов непосредственно перед
насосом и соединение без механических напряжений.
1. Баки, трубопроводы и соединения следует тщательно очистить, промыть и
продуть (особенно в новых установках).
2. Перед установкой в трубопровод удалить заглушки с фланцев всасывающего и
напорного патрубков насоса.
Для модели Multitec A: Не закрывать отверстие крышки подшипника
скольжения.
5 Установка/монтаж
Multitec / Multitec-RO
23 из 100
