Prology MCH-375U Saturn Marketing, Ltd 24

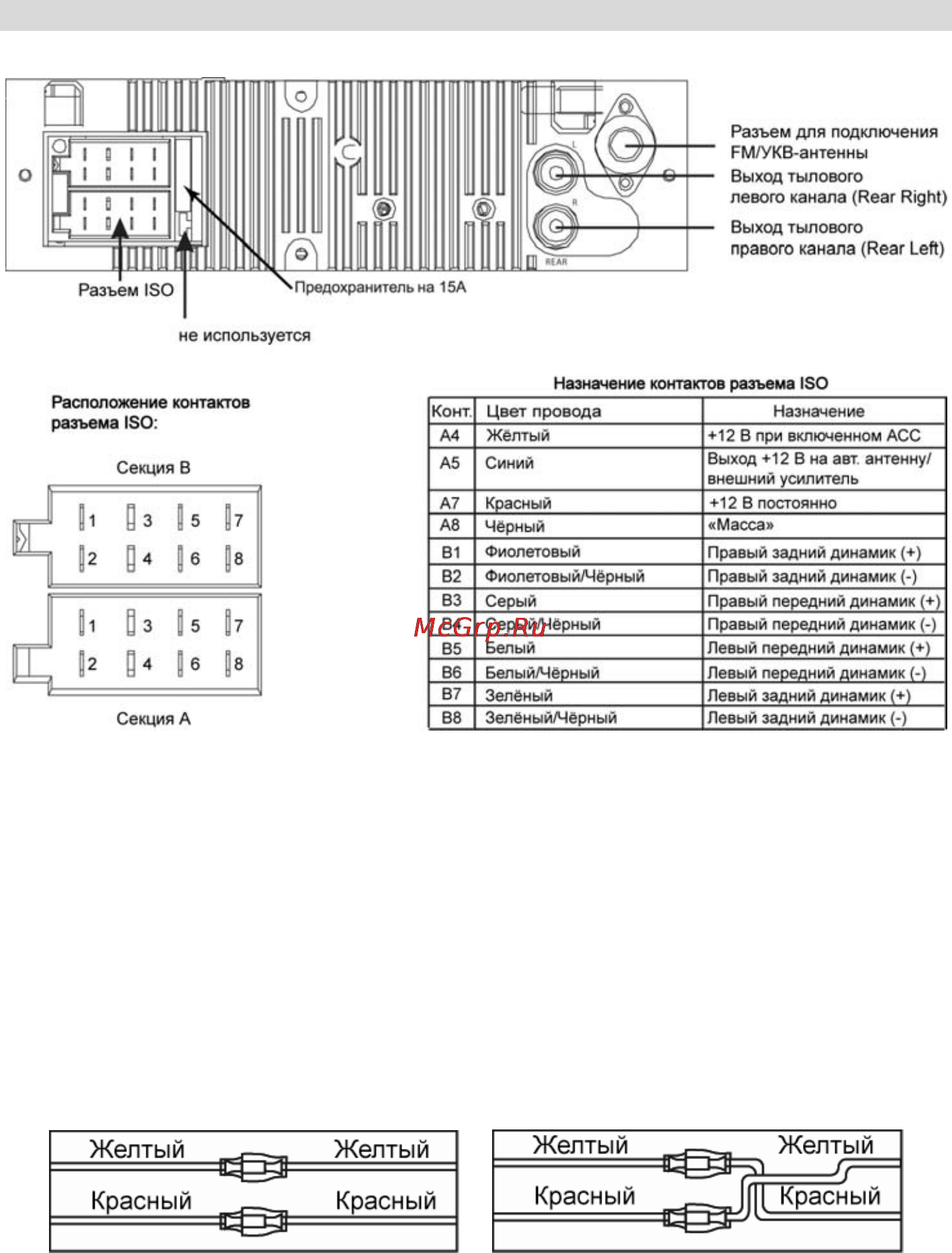

Схема подключения проводов устройства
Внимание!
Неверное подключение устройства может привести к его поломке и лишению
права на гарантийное обслуживание.
В данном устройстве используются усилители мощности, подключенные по
мостовой схеме. При подключении динамиков не допускается замыкание
проводов на массу автомобиля, на провод питания +12 В или друг с другом.
Красный провод устройства должен быть подключен
к цепи зажигания во
избежание разряда аккумуляторной батареи автомобиля при продолжительной
стоянке.
Если после выключения зажигания сбрасываются настройки устройства и
сохраненные радиостанции, поменяйте местами подключение красного и желтого
проводов питания:
