Panasonic CQ-VX1300W [32/44] Электрические соединения
![Panasonic CQ-VX1300W [32/44] Электрические соединения](/views2/1000605/page32/bg20.png)
32

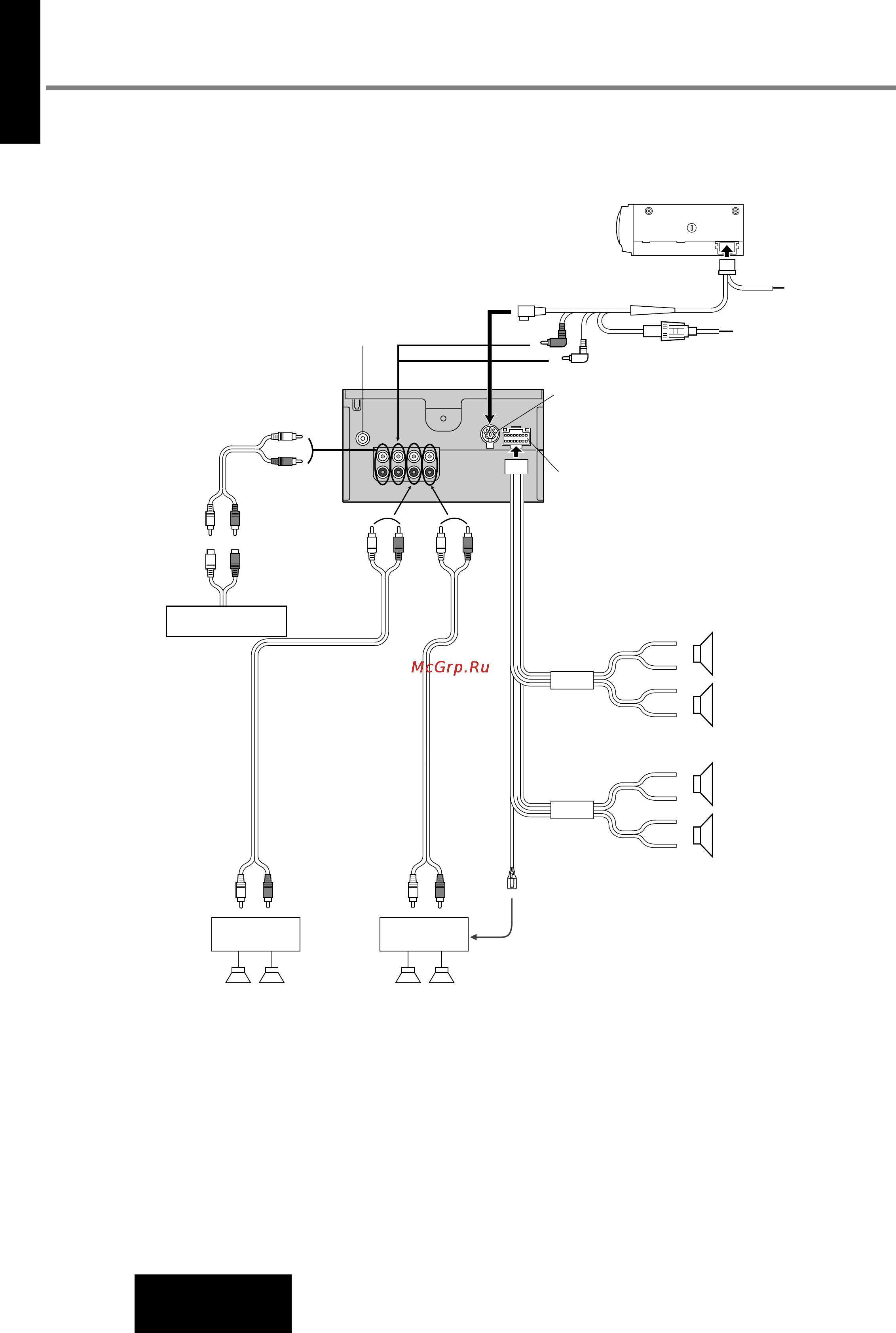

Электрические соединения
(продолжение)
CQ-VX1300W
Пример апгрейда системы
Комбинация
• CD-чейнджер (CX-DP88)
• Автомобильная TV-система
• 8 динамиков
CD-чейнджер
CX-DP88
Удлинительный шнур (DIN/ RCA/ BATT/GND) (входит в комплект поставки CD-
чейнджера, приобретаемого отдельно)
Кабель
заземления
Провод аккумулятора
Предохранитель (3 А)
(Желтый)
(Белый) (Лев.)
(Белый)
(Лев.)
(Белый)
(Лев.)
(Красный)
(Пр.)
(Красный)
(Пр.)
(Белый)
(Лев.)
(Белый)
(Лев.)
(Белый) (Лев.)
(Красный)
(Пр.)
(Белый)
(Лев.)
(Красный)
(Пр.)
К усилителю
мощности
Динамики для апгрейда системы
К усилителю
мощности
Динамики для апгрейда системы
Управляющий кабель внешнего усилителя мощности
Кабель RCA
(опция)
Кабель RCA
(опция)
Кабель RCA
(опция)
Кабель фронтального динамика
Кабель тылового динамика
Автомобильный
телевизор и проч.
(Белый)
(Лев.)
(Красный)
(Пр.)
(Красный)
(Пр.)
(Красный) (Пр.)
(Красный)
(Пр.)
Вход
CD • C IN
Разъем для подключения CD-
чейнджера
Силовой разъем
CQ-VX1300W
Антенна
Тыловой Фронтальный
(Левый)
Тыловые динамик
(Правый)
(Левый)
Фронтальный динамик
(Правый)
