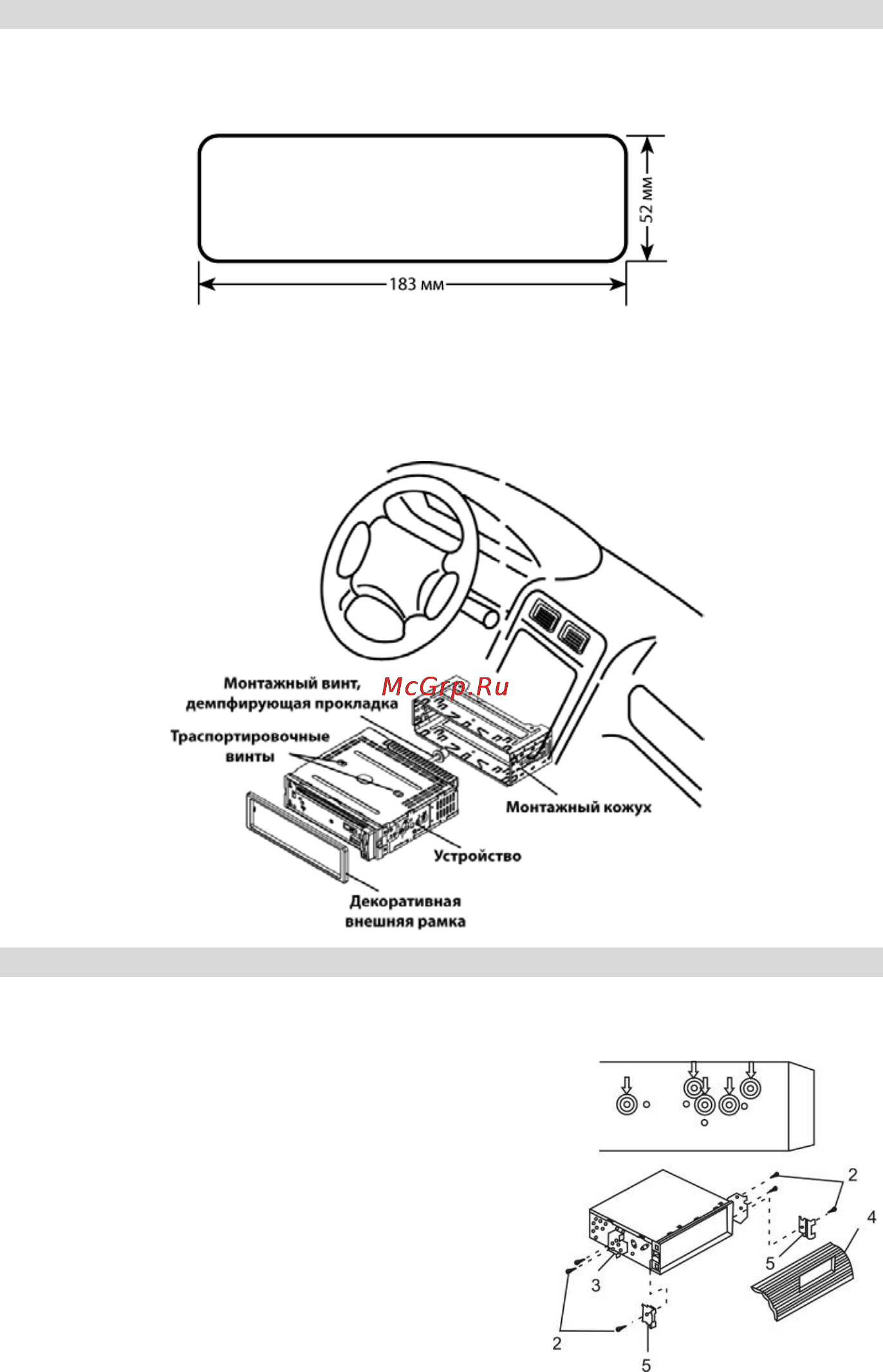

Первый вариант установки устройства
Устройство может быть установлено в приборную панель автомобиля: монтаж-
ное отверстие с размерами 183 × 52 мм. Толщина приборной панели: от 4.8 до
5.6 мм.
1. Вставьте кожух устройства в приборную панель и отогните монтажные лепе-
стки, чтобы зафиксировать кожух.
2. После вкручивания монтажного винта закрепите на нем демпфирующую
прокладку, входящую в крепежный комплект. Подключите разъем питания.
3. Установите декоративную внешнюю рамку.
Второй вариант установки устройства
Данный вариант установки предусматривает использование резьбовых отвер-
стий, которые находятся на боковых панелях устройства.
1. Закрепите устройство на крепежных крон-
штейнах штатного радиоприемника. Выбе-
рите положение кронштейнов, при котором
будут совмещены резьбовые отверстия на
кронштейнах и резьбовые соединения на
корпусе устройства. Закрепите кронштейны
с обеих сторон устройства не менее чем в
двух мест
ах. Для этого используйте либо
крепежные винты (5 х 6 мм), либо винты с
потайной головкой (4 х 6 мм), в зависимости
от типа резьбовых отверстий на кронштейне.
2. Винт.
Saturn Marketing, Ltd. Prology CMD-180
17
