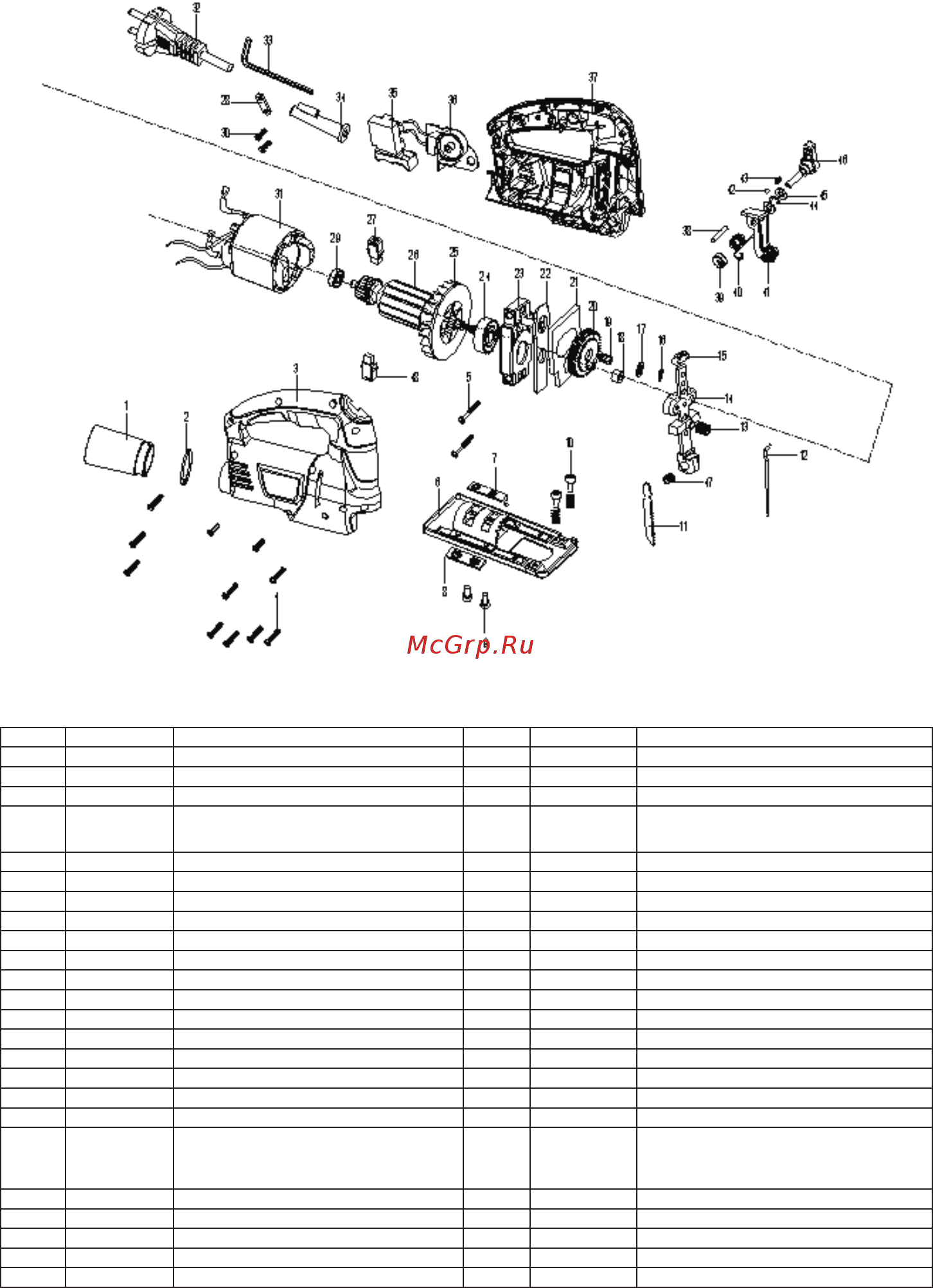

СХЕМА СБОРКИ ЛОБЗИКА «ЛЭ-500/45»

ДЕТАЛИ СБОРКИ ЛОБЗИКА «ЛЭ-750/80Э»

*- номер позиции на схеме сборки

№* Код. Наименование детали №* Код. Наименование детали

1 232300 Адаптер 25 232324 Крыльчатка ротора

2 232301 Кольцо уплотнительное 26 232325 Ротор

3 232302 Корпус 27 232326 Щёткодержатель в сборе

4 232303 Винт ST4x19 28 232327

Фиксатор сетевого

шнура

5 232304 Винт ST4x30 29 232328 Подшипник 607-2RS

6 232305 Подошва 30 232329 Винт

7 232306 Фиксатор подошвы 31 232330 Статор

8 232307 Планка прижимная 32 232331 Шнур сетевой

9 232308 Винт М5х12 33 232332 Ключ

10 232309 Винт М5х9 34 232333 Муфта сетевого шнура

11 232310 Пилка 35 232334 Выключатель

12 232311 Планка защитная 36 232335 Блок электронный

13 232312 Пружина 37 232336 Корпус

14 232313

Шток в сборе 38 232337 Штифт

15 232314 Держатель штока 39 232338 Эксцентрик

16 232315 Кольцо фиксирующее 40 232339 Пружина

17 232316 Шайба регулировочная 41 232340 Ролик опорный в сборе

18 232317 Втулка 42 232341 Шарик

19 232318

Подшипник игольчатый

К6Х10Х13

43 232342 Пружина

20 232319 Колесо зубчатое 44 232343 Кольцо фиксирующее

21 232320 Противовес 45 232344 Сальник

22 232321 Пластина 46 232345 Переключатель в сборе

23 232322 Щит подшипника 47 232346 Винт держателя пилки

24 232323 Подшипник 629-2RS 48 232347 Щётка

Уважаемый покупатель!

Вы приобрели лобзик ручной электрический, изготовленный в КНР с соблюдением

требований российских стандартов, под контролем специалистов ООО «ЭНКОР-

Инструмент-Воронеж». Перед началом эксплуатации внимательно и до конца прочти-

те настоящее «Руководство».

СОДЕРЖАНИЕ

1. ОБЩИЕ УКАЗАНИЯ

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

3. КОМПЛЕКТНОСТЬ

4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

5. ПОДКЛЮЧЕНИЕ ЛОБЗИКА К ИСТОЧНИКУ ПИТАНИЯ

5.1. Требования к

сети электропитания

5.2. Особенности эксплуатации

6. УСТРОЙСТВО ЛОБЗИКА

7. ПОДГОТОВКА К РАБОТЕ И РЕГУЛИРОВКА

7.1 Установка пильного полотна в держатель

7.2. Установка опорного ролика (для моделей ЛЭ-500/45 и ЛЭ-500/45Э)

7.3. Наклон подошвы (для моделей ЛЭ-500/45 и ЛЭ-500/45Э)

7.4. Наклон подошвы (для моделей ЛЭ-600/60Э и ЛЭ-750/80Э)

7.5. Установка параллельного упора (для моделей ЛЭ-600/60Э и ЛЭ-750/80Э)

7.6. Установка продольных колебаний пильного полотна

7.7. Подключение систем пылеудаления

8. ПОРЯДОК РАБОТЫ С ЛОБЗИКОМ

8.1. Включение

8.2. Изменение частоты хода пильного полотна (кроме модели ЛЭ-500/45)

8.3. Пиление

9. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

9.1. Общее обслуживание

9.2. Хранение и транспортировка

9.3. Утилизация

10. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

11. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

12. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ И ПРОДАЖЕ (нет сертификата)

13. СХЕМА СБОРКИ

14. ДЕТАЛИ СБОРКИ

ГАРАНТИЙНЫЙ ТАЛОН

Настоящее «Руководство» предназначено для изучения и правильной эксплуатации

лобзика ручного электрического модели «ЛЭ-500/45», «ЛЭ-500/45Э», «ЛЭ-600/60Э»,

«ЛЭ-750/80Э».
