4
1. ОБЩИЕ УКАЗАНИЯ
1.1. Лобзик ручной электрический моде-
лей «ЛЭ-500/45», «ЛЭ-500/45Э», «ЛЭ-
600/60Э», «ЛЭ-750/80Э» (далее лобзик,
инструмент) предназначен для сквозного
пиления заготовок из древесины, пласт-
масс, металлов и керамики с использова-
нием оснастки, конструктивно совмести-
мой с лобзиком и предназначенной для
выполнения вышеперечисленных работ.
1.2. Данная ручная электрическая маши-
на (лобзик) является технически сложным
товаром, предназначенным для бытового
и промышленного применения.
1.3. Лобзик предназначен для работы от
однофазной сети переменного тока на-
пряжением 220В и частотой 50 Гц.
1.4. Лобзик предназначен для эксплуата-
ции и хранения в следующих условиях:
- температура окружающей среды от 1°С
до 35°С;
- относительная влажность воздуха до
80%
при температуре 25°С.
1.5. Приобретая лобзик, проверьте его
работоспособность и комплектность. Обя-
зательно требуйте от продавца заполне-
ния гарантийного талона и паспорта ин-
струмента, дающих право на бесплатное
устранение заводских дефектов в период
гарантийного срока. В этих документах
продавцом указывается дата продажи ин-
струмента, ставится штамп магазина и раз-
борчивая подпись
или штамп продавца.
ВНИМАНИЕ. После продажи лобзика
претензии по некомплектности не при-
нимаются.
2. ТЕХНИЧЕСКИЕ ДАННЫЕ
2.1. Основные параметры лобзика приве-
дены в таблице 1.
2.2. По электробезопасности лобзик моделей «ЛЭ-500/45», «ЛЭ-500/45Э», «ЛЭ-
600/60Э», «ЛЭ-750/80Э» соответствует II классу защиты от поражения электрическим
током.
В связи с постоянным совершенствованием конструкции и технических
харак-
теристик инструмента, ООО «ЭНКОР-Инструмент-Воронеж» оставляет за собой
право вносить изменения в конструкцию и комплектацию данного изделия.
Таблица 1.
Наименование параметра
Модель лобзика
ЛЭ-
500/45
ЛЭ-
500/45Э
ЛЭ-
600/60Э
ЛЭ-
750/80Э
Значение параметра
Номинальное напряжение, В 220±10%
Частота тока, Гц 50
Номинальная потребляемая
мощность, Вт
500 500 600 750
Частота хода пильного полотна на
холостом ходу, мин
-1
2800 750÷2800 500÷2800 800÷3000
Плавная регулировка частоты хода
пильного полотна
—+ + +
Ход пильного полотна, мм 17
Режимы маятникового хода — — 0; I; II; III. 0; I; II; III.
Пиление под углом, град. 0-45 (влево-вправо)
Максимальная
толщина
распиливаемого
материала, мм
древесина 45 45 60 80
алюминий 44 6 10
керамика 66 8 10
Масса, кг 1,7 1,7 1,9 2,4
Артикул 50224 50225 50220 50222
17

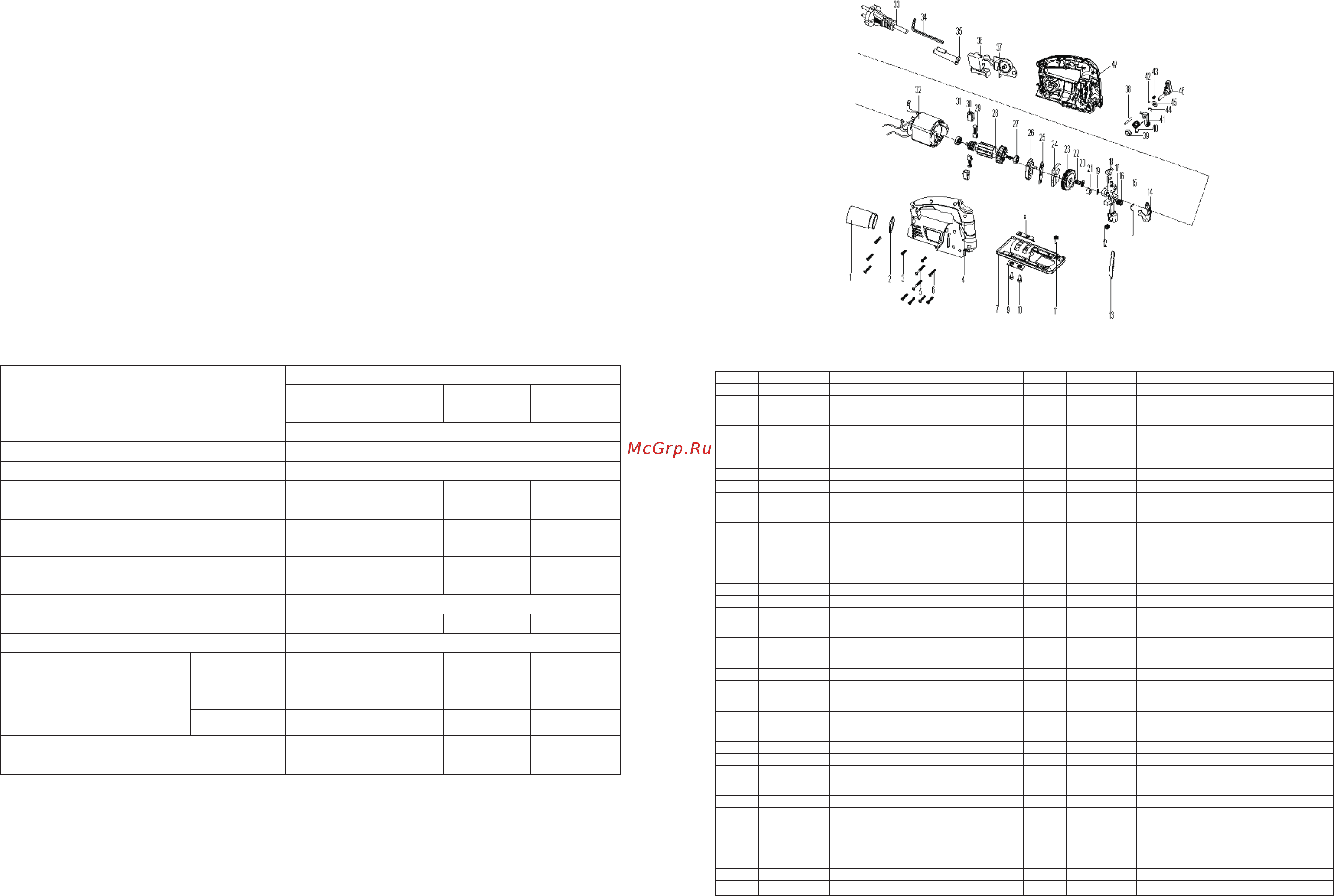

СХЕМА СБОРКИ ЛОБЗИКА «ЛЭ-600/60Э»
ДЕТАЛИ СБОРКИ ЛОБЗИКА «ЛЭ-600/60Э»
*- номер позиции на схеме сборки
№* Код. Наименование детали №* Код. Наименование детали
1 232300 Адаптер ЛЭ-750/80Э 25 232111 Люлька
2 232301
Кольцо уплотнительное
ЛЭ-750/80Э
26 232112 Щит подшипника
3 232329 Винт ST3.9×12 27 245102 Подшипник 608
4 232100
Корпус двигателя
(прав.)
28 232113 Ротор
5 232101 Винт ST3.9×35 29 232347 Щетка
6 232303 Винт ST3.9×19 30 232326 Щеткодержатель
7 232305 Подошва ЛЭ-750/80Э 31 232328
Подшипник 607-2RS ЛЭ-
750/80
8 232306
Фиксатор подошвы ЛЭ-
750/80
32 232114 Статор
9 232307
Планка прижимная ЛЭ-
750/80
33 232331 Кабель
10 232102 Винт M5×12 34 232115 Ключ
11 232103 Винт M5×9 35 232116 Муфта кабеля
12 232346
Винт
держателя пилки
ЛЭ-750/80
36 232334 Выключатель ЛЭ-750/80
13 232310 Пилка 37 232335
Блок электронный ЛЭ-
750/80
14 232104 Экран защитный 38 232337 Штифт ЛЭ-750/80Э
15 232311
Планка защитная ЛЭ-
750/80Э
39 232338 Эксцентрик ЛЭ-750/80
16 232312
Пружина держателя
штока
40 232117
Пружина ролика
опорного
17 232105 Шток в сборе 41 232118 Блок ролика опорного
18 232314 Держатель штока 42 232341 Шарик
19 232315
Кольцо фиксирующее
Ф10мм ЛЭ-750/80Э
43 232342 Пружина переключателя
20 232106 Шайба зубчатого колеса 44 232343 Кольцо фиксирующее
21 232107 Ролик 45 232344
Шайба для
переключателя
22 232108
Игольчатый подшипник
K6X9X13
46 232119 Переключатель
23 232109 Зубчатое колесо 47 232120 Корпус двигателя (лев.)
24 232110 Противовес
