16

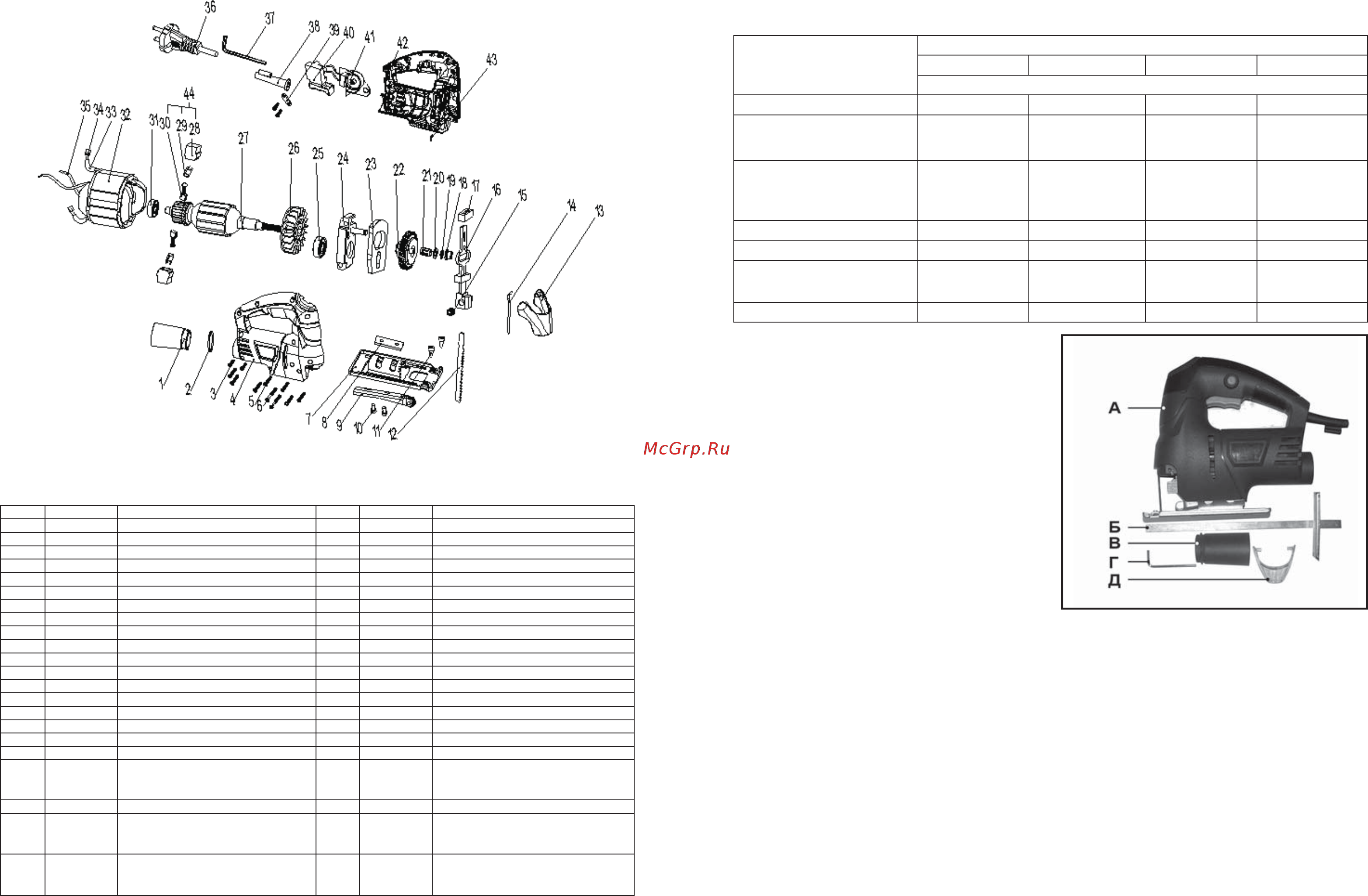

СХЕМА СБОРКИ ЛОБЗИКА «ЛЭ-500/45Э»
ДЕТАЛИ СБОРКИ ЛОБЗИКА «ЛЭ-500/45Э»
*- номер позиции на схеме сборки
№* Код. Наименование детали №* Код. Наименование детали
1 232300 Адаптер пылесборника 23 232513 Противовес
2 232301 Кольцо уплотнительное 24 232514 Щит промежуточный
3 232500 Винт ST3.9x12 25 226618 Подшипник 608
4 232501 Корпус правый 26 232515 Крыльчатка
5 232502 Винт ST3.9x19 27 232516 Ротор
6 232503 Винт ST3.9x35 28 232517 Щеткодержатель
7 232504 Подошва 29 232518 Обойма щеткодержателя
8 232505 Фиксатор подошвы 30 232519 Щетка
9 232506 Блок опорного ролика 31 232328 Подшипник 607
10 232507 Винт М4х12 32 232520 Статор
11 232508 Винт М4х6 33 232521 Дроссель
12 232310 Пилка 34 232522 Контакт
13 232104 Экран защитный 35 232523 Провод статора
14 232311 Планка защитная 36 232331 Шнур
питания
15 232509 Винт держателя пилки 37 232115 Ключ шестигранный
16 232510 Шток 38 232116 Муфта шнура питания
17 232511 Держатель штока 39 232524 Зажим кабеля
18 232512 Ролик 40 232334 Выключатель ЛЭ-750/80
19 232315 Кольцо стопорное ф6 мм 41 232335
Блок электронный ЛЭ-
750/80
20 232106 Шайба 42 232526 Корпус левый
21 232108
Подшипник игольчатый
K6X9X13
43 232527 Штифт подошвы
22 232109 Колесо зубчатое 44 232528
Щеткодержатель в
сборе
5
4. УКАЗАНИЯ ПО ТЕХНИКЕ
БЕЗОПАСНОСТИ
ПРЕДУПРЕЖДЕНИЕ: не подключайте
лобзик к электрической сети питания
до тех пор, пока внимательно не озна-
комитесь с изложенными в «Руковод-
стве» рекомендациями.
4.1. Ознакомьтесь с назначением, прин-
ципом действия, приемами работы и
максимальными возможностями вашего
лобзика.
4.2. Не подвергайте лобзик воздействию
резких температурных перепадов, спо-
собных вызвать образование конденса-
та на деталях электродвигателя. Если
инструмент внесен в зимнее время в
отапливаемое помещение с улицы, ре-
комендуется не включать его в течение
времени, достаточного для устранения
конденсата.
ЗАПРЕЩАЕТСЯ эксплуатация лобзи-
ка в условиях воздействия капель и
брызг (на открытых площадках во вре-
мя снегопада или дождя), вблизи вос-
пламеняющихся жидкостей или газов,
во взрывоопасных помещениях или
помещениях с химически активной
средой, разрушающей металлы и изо-
ляцию, а также в условиях чрезмерной
запылённости воздуха.
4.3. Работа лобзиком в помещениях с от-
носительной влажностью воздуха более
80% категорически запрещается.
4.4. Запрещается переделывать вилку
шнура питания инструмента, если она не
соответствует размеру вашей розетки
и
изменять длину шнура питания. Исполь-
зуйте соответствующие удлинители.
4.5. Не допускайте неправильной эксплу-
атации шнура питания лобзика. Не тяните
за шнур при отсоединении вилки от ро-
зетки. Оберегайте шнур от скручивания,
заломов, нагревания, попадания масла,
воды и повреждения об острые кромки.
Не используйте шнур питания с повреж-
дённой изоляцией.
ВНИМАНИЕ! Во время работы с элек-
Рис. 1
Таблица 2.
Наименование
Модель лобзика
ЛЭ-500/45 ЛЭ-500/45ЭЛЭ-600/60ЭЛЭ-750/80Э
Количество
А. Лобзик 1шт.1шт.1шт.1шт.
Б. Упор
параллельный
1шт.1шт.1шт.1шт.
В. Адаптер для
подключения
пылесоса
1шт.1шт.1шт.1шт.
Г. Ключ шестигранный 1шт.1шт.1шт.1шт.
Д. Экран защитный 1шт.1шт.1шт. —
Руководство по
эксплуатации
1экз.1экз.1экз.1экз.
Коробка
картонная 1шт.1шт.1шт.1шт.
3. КОМПЛЕКТНОСТЬ
3.1. Комплектность лобзика представлена в Таблице 2 и на Рис. 1.
