троинструментом не допускайте кон-

такта тела с заземлением и зазем-

ленными поверхностями, такими как

трубы, радиаторы, батареи и т.п.

ЗАПРЕЩАЕТСЯ работать лобзиком в

утомленном или болезненном состоя-

нии, а также в состоянии алкогольного

или наркотического опьянения.

ВНИМАНИЕ! В процессе работы элек-

троинструментом не допускайте на-

хождения в рабочей зоне детей

и по-

сторонних лиц.

4.6. Перед первым включением инстру-

мента обратите внимание на правиль-

ность сборки и надежность установки

оснастки.

4.7. Проверьте работоспособность вы-

ключателя лобзика и переключателей

режимов. Эксплуатировать инструмент с

неисправными органами управления за-

прещается.

4.8. Используйте лобзик только по назна-

чению. Применяйте оснастку, предназна-

ченную для работы данным инструмен-

том. Не допускается самостоятельное

проведение модификаций лобзика, а

также использование лобзика для работ,

не регламентированных данным «Руко-

водством».

4.9. Во избежание получения травмы при

работе с инструментом не надевайте из-

лишне свободную одежду, галстуки, укра-

шения. Они могут попасть в подвижные

детали лобзика. Длинные волосы убери-

те под головной убор.

4.10. Всегда работайте в защитных очках,

используйте наушники для уменьшения

воздействий шума. При длительной рабо-

те используйте виброзащитные рукави-

цы. Используйте прочную нескользящую

обувь.

4.11. Используйте системы пылеудале-

ния. При невозможности использования

системы пылеудаления защищайте орга-

ны дыхания средствами индивидуальной

защиты.

4.12. Во время работы сохраняйте устой-

чивую позу.

4.13. Крепко удерживайте инструмент в

руках. Не прикасайтесь к движущимся ча-

стям инструмента.

4.14. Надёжно закрепляйте обрабатывае-

мую заготовку. Для закрепления заготовки

используйте струбцины или тиски.

4.15. Перед работой включите лобзик и

дайте ему поработать на холостом ходу.

В случае обнаружения шумов, не харак-

терных для нормальной работы инстру-

мента, или сильной вибрации, выключите

лобзик, отсоедините вилку шнура питания

от розетки электрической сети. Не вклю-

чайте инструмент до выявления и устра-

нения причин неисправности.

4.16. Диагностика неисправностей и ре-

монт инструмента должны производиться

только в специализированном сервисном

центре, уполномоченном ООО «ЭНКОР-

Инструмент-Воронеж».

ВНИМАНИЕ! Не применяйте не сер-

тифицированную или самодельную

оснастку. Никогда не устанавливайте

сменную оснастку, не соответствую-

щую назначению инструмента, указан-

ному в п.1.1 данного «Руководства».

Это может стать причиной тяжелой

травмы.

4.17. Соотносите размер применяемой

оснастки с максимальными возможно-

стями лобзика (см.п.2 данного «Руковод-

ства»).

4.18. Оберегайте инструмент и сменную

оснастку от падений. Не работайте лоб-

зиком с поврежденным корпусом.

4.19. Не работайте неисправным или по-

врежденным инструментом или оснаст-

кой.

4.20. Содержите лобзик и сменную оснаст-

ку в чистоте и исправном состоянии.

4.21. Перед началом любых работ по за-

мене оснастки или техническому обслу-

живанию лобзика отключите вилку шнура

питания из розетки электросети.

5. ПОДКЛЮЧЕНИЕ ЛОБЗИКА

К ИСТОЧНИКУ ПИТАНИЯ

5.1. Требования к сети электропита-

ния.

5.1.1. Лобзик подключается

к электриче-

ской сети с напряжением 220 В и частотой

50 Гц.

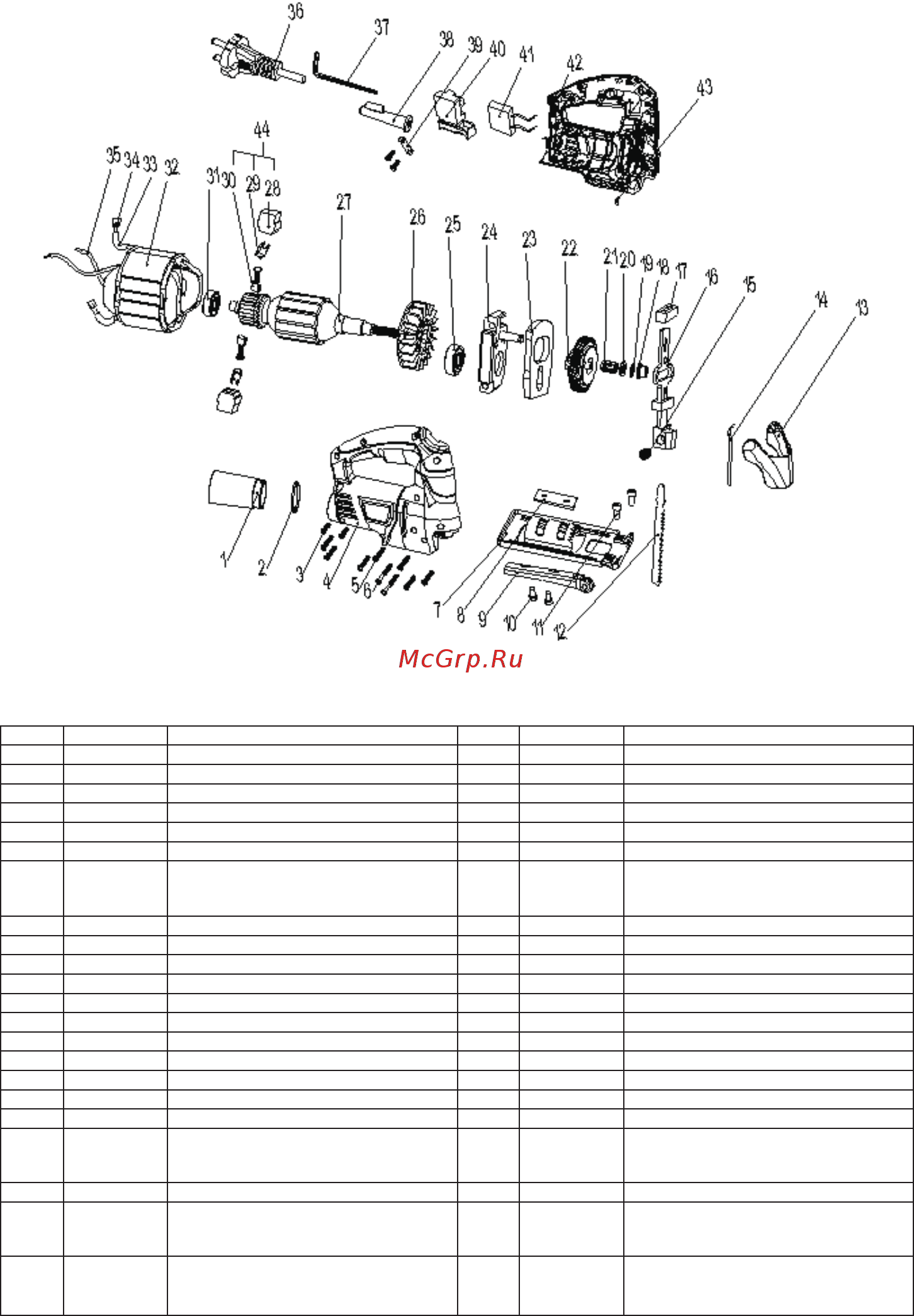

СХЕМА СБОРКИ ЛОБЗИКА «ЛЭ-500/45»

ДЕТАЛИ СБОРКИ ЛОБЗИКА «ЛЭ-500/45»

*- номер позиции на схеме сборки

№* Код. Наименование детали №* Код. Наименование детали

1 232300 Адаптер пылесборника 23 232513 Противовес

2 232301 Кольцо уплотнительное 24 232514 Щит промежуточный

3 232500 Винт ST3.9x12 25 226618 Подшипник 608

4 232501 Корпус правый 26 232515 Крыльчатка

5 232502 Винт ST3.9x19 27 232516 Ротор

6 232503 Винт ST3.9x35 28 232517 Щеткодержатель

7 232504 Подошва 29 232518

Обойма

щеткодержателя

8 232505 Фиксатор подошвы 30 232519 Щетка

9 232506 Блок опорного ролика 31 232328 Подшипник 607

10 232507 Винт М4х12 32 232520 Статор

11 232508 Винт М4х6 33 232521 Дроссель

12 232310 Пилка 34 232522 Контакт

13 232104 Экран защитный 35 232523 Провод статора

14 232311 Планка защитная 36 232331 Шнур

питания

15 232509 Винт держателя пилки 37 232115 Ключ шестигранный

16 232510 Шток 38 232116 Муфта шнура питания

17 232511 Держатель штока 39 232524 Зажим кабеля

18 232512 Ролик 40 232334 Выключатель ЛЭ-750/80

19 232315

Кольцо стопорное ф6

мм

41 232525 Конденсатор

20 232106 Шайба 42 232526 Корпус левый

21 232108

Подшипник игольчатый

K6X9X13

43 232527 Штифт подошвы

22 232109 Колесо зубчатое 44 232528

Щеткодержатель в

сборе
