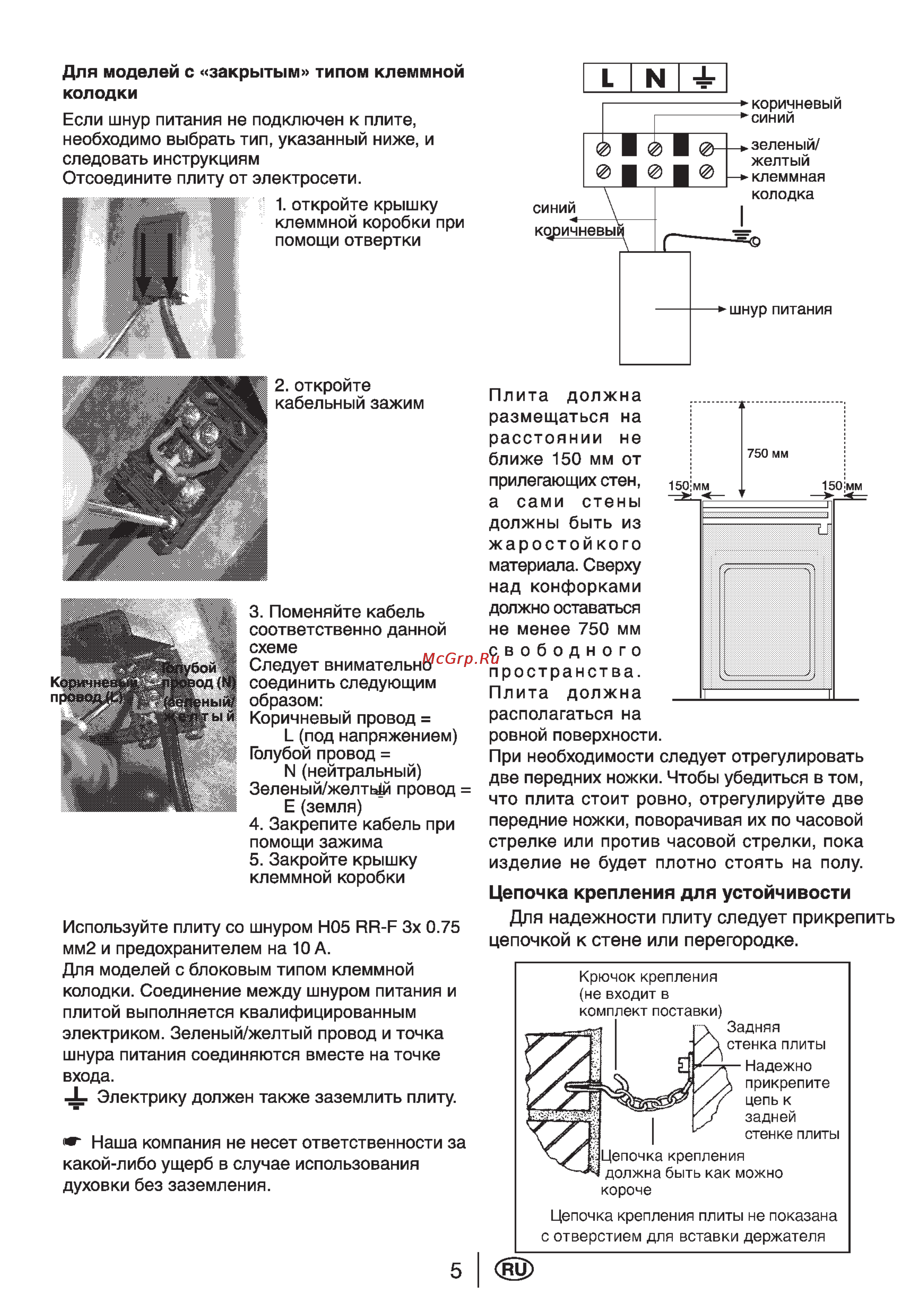

Для моделей с закрытым типом клеммной колодки коричневый синий Если шнур питания не подключен к плите необходимо выбрать тип указанный ниже и следовать инструкциям Отсоедините плиту от электросети ИИ 1 откройте крышку клеммной коробки при помощи отвертки синий зеленый желтый клеммная колодка кдричневы шнур питания 2 откройте кабельный зажим 3 Поменяйте кабель соответственно данной схеме Следует внимательно соединить следующим образом Коричневый провод _ под напряжением олубой провод N нейтральный Зеленый желтьй провод Е земля 4 Закрепите кабель при помощи зажима 5 Закройте крышку клеммной коробки Плита должна размещаться на расстоянии не ближе 150 мм от прилегающих стен а сами стены должны быть из жаростой кого материала Сверху над конфорками должно оставаться не менее 750 мм свободного пространства Плита должна располагаться на ровной поверхности При необходимости следует отрегулировать две передних ножки Чтобы убедиться в том что плита стоит ровно отрегулируйте две передние ножки поворачивая их по часовой стрелке или против часовой стрелки пока изделие не будет плотно стоять на полу Цепочка крепления для устойчивости Используйте плиту со шнуром Н05 РР Е Зх 0 75 мм2 и предохранителем на 10 А Для моделей с блоковым типом клеммной колодки Соединение между шнуром питания и плитой выполняется квалифицированным электриком Зеленый желтый провод и точка шнура питания соединяются вместе на точке входа X Электрику должен также заземлить плиту Для надежности плиту следует прикрепить цепочкой к стене или перегородке Крючок крепления не входит в комплект поставки Задняя стенка плиты Надежно прикрепите цепь к задней стенке плиты Цепочка крепления должна быть как можно короче Наша компания не несет ответственности за какой либо ущерб в случае использования духовки без заземления Цепочка крепления плиты не показана с отверстием для вставки держателя ВЦ
