3 Технические данные

3.1 Основные технические характеристики приведены в таблице 2.

Таблица 2

Характеристика

Значение

Номинальное напряжение питания, Uпит.

220В

24В

Допустимый диапазон напряжений питания

198-242 В

15-30В

Максимальный ток нагрузки

3А

Ток потребления (не более)

50 мА

Номинальное расстояние срабатывания (Sn)

10 мм – утапливаемое исполнение

20 мм – неутапливаемое исполнение

Гарантированный интервал срабатывания (Sа)

0-0,72 Sn

Диапазон регулировки чувствительности

60–120%

Рабочий диапазон температур

от минус 25 до +80°С

Масса

не более 0,2 кг

3.2 Выключатели выполнены в виде пластмассового цилиндрического корпуса с резьбой. Корпус имеет крышку с кабелем подключения

(исполнение С, У) или клеммную коробку (исполнение К), средства индикации и органы регулировки. Для обеспечения механической

прочности внутренняя полость корпуса залита компаундом. Внешний вид выключателей и расположение индикации и органов регулировки

приведены на рис. 1, рис. 2.

3.3 Маркировка выводов и схема подключения приведена на корпусе выключателя.

3.4 Выключатели имеют светодиодную индикацию состояния коммутационного элемента. Индикатор (см. рис. 1) светится, когда

коммутационный элемент включен.

3.5 Для компенсации влияния окружающих предметов выключатели имеют регулировку чувствительности (см. рис. 1), которая

осуществляется многооборотным переменным резистором, который расположен рядом с кабелем (исполнение С, У) или под крышкой

клеммной коробки (исполнение К). Крайнее положение при вращении движка резистора против часовой стрелки соответствует

минимальной чувствительности. Крайнее положение по часовой стрелке соответствует максимальной чувствительности.

M30 х 1,5

5015

110

Индикация и

регулировка

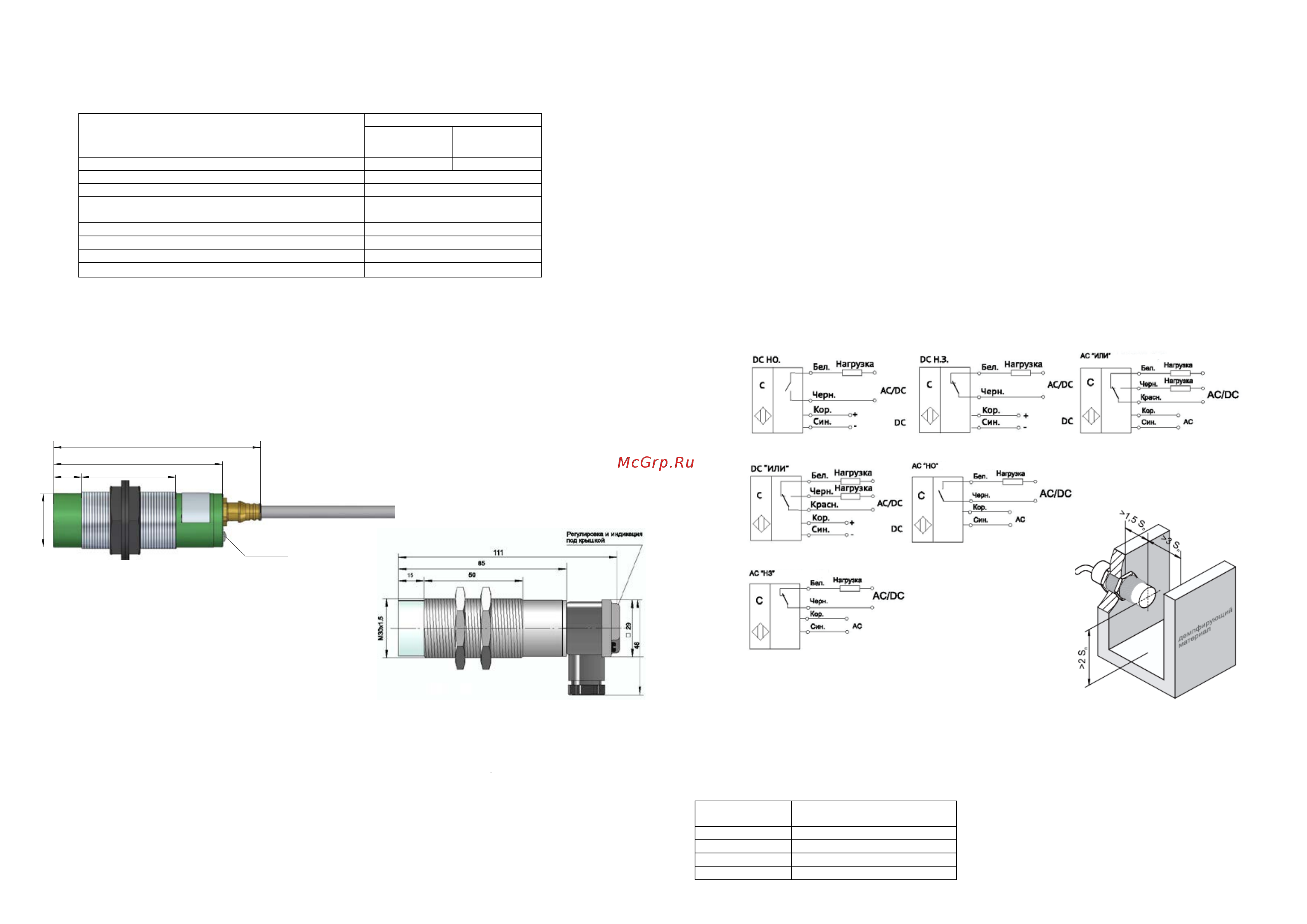

Рис. 1. Внешний вид выключателя со встроенным

кабелем

Рис. 2. Внешний вид выключателя с клеммной коробкой

4 Условия эксплуатации

4.1 По устойчивости к климатическим воздействиям, выключатели соответствуют виду климатического исполнения и категории

размещения У3 по ГОСТ 15150-69 и пригодны для эксплуатации в диапазоне температур от минус 25 до +80 °С.

4.2 По устойчивости к внешним воздействующим факторам выключатели соответствуют:

- группе механического исполнения М15 по ГОСТ 17516.1-90 по испытаниям на виброустойчивость;

- ГОСТ Р 50030.5.2-99 по испытаниям на воздействие одиночных ударов с пиковым ускорением до 30 g.

4.3 По электромагнитной совместимости выключатели соответствуют ГОСТ Р 50030.5.2-99.

4.4 Выключатели имеют степень защиты IP67 по ГОСТ 14254-96 и ГОСТ 14255-96.

4.5 Материалы, применяемые для изготовления корпусов выключателей, являются стойкими к длительному воздействию смазочно-

охлаждающих жидкостей (СОЖ), содержащие керосин, масла и щелочные растворы (среды группы 7 по ГОСТ 24682-81).

4.6 Рабочее положение выключателей в пространстве – любое.

4.7 Механические нагрузки, возникающие при монтаже выключателей, не должны нарушать целостности корпуса, кабеля и крепежных

элементов выключателей. Усилие натяжения кабеля по оси кабельного ввода при монтаже не должно превышать 100 Н. Усилие натяжения

кабеля в направлении, перпендикулярном оси кабельного ввода, не должно превышать значения 30 Н.

5 Рекомендации по монтажу и настройке

5.1 При вводе выключателя в эксплуатацию необходимо провести регулировку чувствительности изделия для конкретного объекта

воздействия и условий установки, чтобы обеспечить надежное обнаружение контролируемого объекта. Регулировка осуществляется в

следующем порядке.

5.2 Установить выключатель на оборудование, схема подключения показана на рис. 4.

5.3 Отрегулировать чувствительность. При отсутствии объекта воздействия уменьшать чувствительность от максимального значения

путем поворота против часовой стрелки движка резистора регулировки чувствительности до момента отпускания коммутационного

элемента (контролировать по светодиоду индикации). Убедиться в срабатывании выключателя при наличии объекта воздействия. При

необходимости повторить регулировку чувствительности.

5.4 Для неутапливаемого исполнения следует учитывать допустимые расстояния до окружающих демпфирующих элементов. Металлы

и материалы с высокой диэлектрической проницаемостью (например, вода) обладают сильным демпфирующим действием, поэтому если

регулировкой чувствительности исключить их влияние невозможно, необходимо обеспечивать минимальные расстояния согласно

рисунку 5.

5.5 Регулировку чувствительности датчиков АС 220В необходимо выполнять изолированным инструментом с соблюдением мер

безопасности, необходимых при работе на тококоведущих частях электроустановок до 1000 В.

Рис. 4 Схема подключения

Положение контактов реле показано при наличии питания и

отсутствии объекта воздействия.

Для изделий с клеммником номера контактов указаны в

таблице 3.

Рис. 5 Минимальные расстояния до демпфирующих материалов

Таблица 3

Номер контакта

клеммника

Соответствующий цвет провода по

рис. 4

Кор.

Бел.

Син.

Черн.
