Сенсор ВБЕ-Ц30-96С-2242-ЛГ.01 [2/2] Характеристика значение

Таблица 2 - Основные технические характеристики выключателей

Характеристика

Значение

Рабочий диапазон температур

-25°С…+80°С

Номинальное напряжение питания

220В AC

Диапазон рабочих напряжений питания

100-250 В AC

Максимальный ток коммутационного элемента

250 мА

Падение напряжения на коммутационном элементе

Не более 9 В

Минимальный рабочий ток

10 мА

Остаточный ток*

3 мА

Номинальное расстояние срабатывания (Sn)

20 мм

Диапазон регулировки времени задержки

2,0 -60 сек.

Масса (с кабелем стандартной длины), не более

0,2 кг

Частота циклов срабатывания

не более 10 Гц

Стандартная длина кабеля подключения

2 м

*Максимальный ток, протекающий в цепи нагрузки, при выключенном состоянии коммутационного элемента

M30 х 1,5

5015

111

Индикация и

регулировка

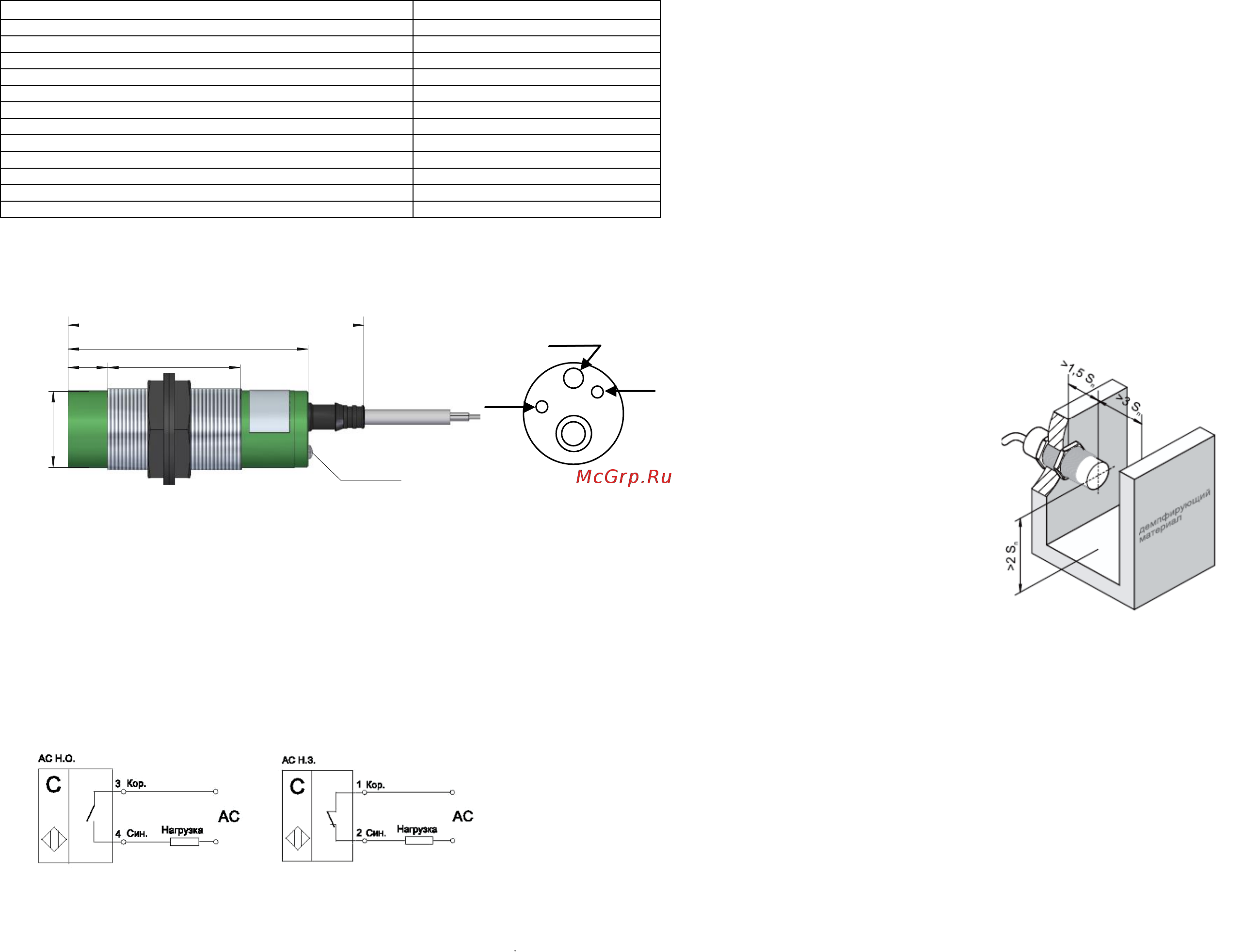

Рис. 1. Габаритные размеры выключателя со встроенным кабелем

Расположение средств индикации и органов регулировки

3.3 Выключатели подсоединяются по 2-х проводной схеме (рис. 2). Подключение нагрузки производится последовательно в

цепь питания к любому из выводов. Соответствие выводов и схема подключения маркированы на корпусе каждого выключателя.

3.4 Светодиодный индикатор светится при наличии объекта воздействия.

3.5 Регулировка чувствительности предназначена для настройки на объекты воздействия с различной диэлектрической

проницаемостью, а также для компенсации влияния окружающих предметов Регулировка осуществляется многооборотным переменным

резистором, доступным со стороны выхода кабеля подключения. Крайнее положение движка резистора при вращении против часовой

стрелки соответствует минимальной чувствительности. Крайнее положение при вращении движка по часовой стрелке соответствует

максимальной чувствительности. Заводская установка чувствительности соответствует номинальному расстоянию срабатывания при

использовании стандартного объекта воздействия (заземленного металлического квадрата 30х30 мм).

3.6 Выключатели выпускаются изготовителем с установленным минимальным временем задержки срабатывания или

отпускания Тз = 2 секунды.

Рисунок 2. Схемы подключения

4 У с л о в и я э к с п л у а т а ц и и

4.1 По устойчивости к климатическим воздействиям, выключатели соответствуют виду климатического исполнения и категории

размещения У3.1 по ГОСТ 15150-69 и пригодны для эксплуатации в диапазоне температур от минус 25 до +80 С.

4.2 По устойчивости к внешним воздействующим факторам выключатели соответствуют:

- группе механического исполнения М15 по ГОСТ 17516.1-90 по испытаниям на виброустойчивость;

- ГОСТ Р 50030.5.2-99 по испытаниям на воздействие одиночных ударов с пиковым ускорением до 50 g.

4.3 По электромагнитной совместимости выключатели соответствуют ГОСТ Р 50030.5.2-99.

4.4 Выключатели имеют степень защиты IP67 по ГОСТ 14254-96 и ГОСТ 14255-96, что обеспечивает их безопасную

эксплуатацию в пожароопасных зонах классов П-I, П-II, П-IIa, П-III в соответствии с требованиями ПУЭ, п. 7.4.20, табл. 7.4.2 (ПБ 09-540-03,

п. 3.19; ПБ 09-563-03, п. 7.1; ГОСТ 12.2.003-91, п. 2.1.10).

4.5 Материалы, применяемые для изготовления корпусов выключателей, являются стойкими к длительному воздействию

смазочно-охлаждающих жидкостей (СОЖ), содержащих керосин, масла и щелочные растворы (среды группы 7 по ГОСТ 24682-81).

4.6 Рабочее положение выключателей в пространстве – произвольное.

4.7 Внимание!. Запрещается использовать в качестве нагрузки выключателя лампу накаливания.

4.8 Механические нагрузки, возникающие при монтаже выключателей, не должны нарушать целостности корпуса, кабеля и

крепежных элементов выключателей. Усилие натяжения кабеля по оси кабельного ввода при монтаже не должно превышать 100 Н (10 кгс).

Усилие натяжения кабеля в направлении, перпендикулярном оси кабельного ввода, не должно превышать значения 30 Н (3 кгс).

Минимальный радиус изгиба кабеля не менее 40 мм.

4.9 При использовании в качестве нагрузки реле ток удержания в обмотке реле должен превышать остаточный ток выключателя.

4.10 Для защиты датчиков от К.З. рекомендуется в цепь питания включить плавкую вставку на 0,5 А.

5 Р е к о м е н д а ц и и п о м о н т а ж у и н а с т р о й к е

5.1 Металлы и материалы с высокой диэлектрической проницаемостью (например, вода) обладают сильным демпфирующим действием,

поэтому, если регулировкой чувствительности исключить их влияние невозможно, необходимо обеспечить свободную область вблизи

активной поверхности выключателя согласно рис. 3

5.2 Регулировку чувствительности датчиков необходимо выполнять изолированным инструментом с соблюдением мер безопасности,

необходимых при работе на тококоведущих частях электроустановок до 1000 В.

Рисунок 3. Минимальные расстояния до металлических и демпфирующих объектов

при установке емкостных выключателей

Индикация

Тз
