G /1 2”

Изолированный

чувствительный элемент

S 30

Индикация и регулировка

110

130

G /1 2”

Изолированный

чувствительный элемент

S 30

Индикация и регулировка

110

130

Кор.

Черн.

Син.

Нагрузка

Бел.

AC/DC

АС/DC

АС/DC НО

Красн.

Кор.

Черн.

Син.

Нагрузка

Бел.

AC/DC

АС/DC НЗ

Красн.

AC/DC

Кор.

Черн.

Син.

Нагрузка

Бел.

DC «ИЛИ»

AC/DC

Красн.

а) с ЧЭ 20 мм

б) с ЧЭ 40 мм

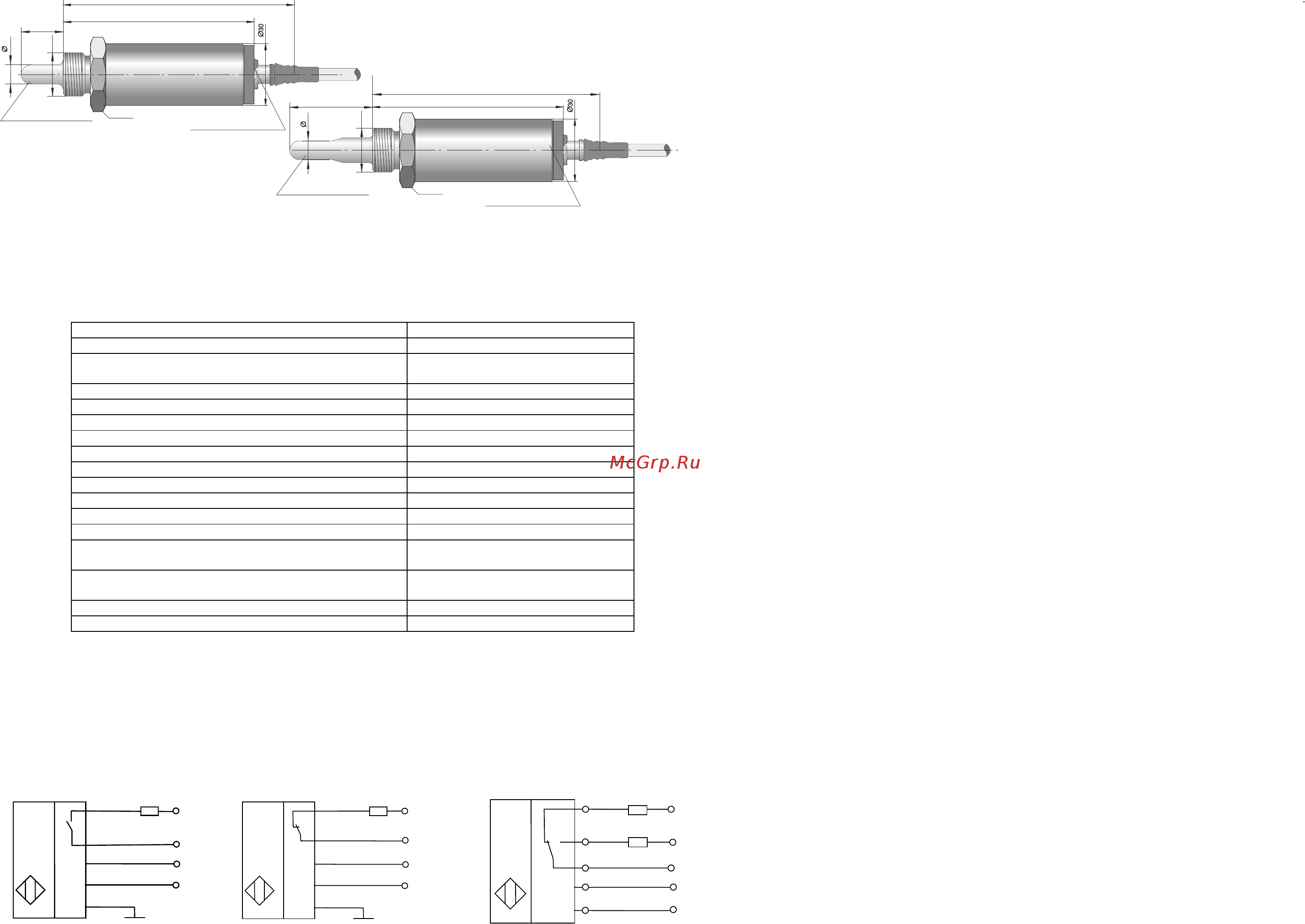

Рис. 1. Внешний вид датчиков

По спецзаказу соединительный узел может быть выполнен с резьбой G ¾ или М27×1,5.

3.2 Основные технические характеристики приведены в табл.2.

Таблица 2 - Основные технические характеристики датчиков

Характеристика

Значение

Номинальное напряжение питания датчика DC

24 В DC

Диапазон напряжений питания: датчик DC

датчик АС/DC

от 10 до 30 В DC

20-250 В АC или 24-370 В DC

Максимальный ток нагрузки

3А

Максимальное коммутируемое напряжение

250 В АС или 125 В DC

Максимальный ток потребления (при включенном реле)

50 мА

Максимальная частота срабатывания

1 Гц

Индикация срабатывания

есть

Задержка готовности

не более 0,3 с

Диапазон регулировки чувствительности

60…120%

Рабочий диапазон температур

-25°С…+80°С

Давление контролируемой среды

не более 10 атм

Материал чувствительного элемента

фторопласт

Материал корпуса

никелированная латунь (по спецзаказу-

нержавеющая сталь)

Степень защиты по ГОСТ 14254-96: корпуса

соединительного узла чувствительного элемента

IP67

IP68

Стандартная длина кабеля подключения

2 м

Масса с кабелем стандартной длины

не более 0,4 кг

3.3 Датчики включаются в электрическую цепь в соответствии с Рис.2. Назначение выводов и схема подключения приведены в

маркировке на корпусе датчика.

3.4 Датчики имеют светодиодную индикацию состояния коммутационного элемента. Красное свечение соответствует его

замкнутому состоянию (замыканию выхода НО в датчиках с коммутационной функцией ИЛИ).

3.5 Датчики имеют регулировку чувствительности, которая осуществляется многооборотным переменным резистором,

доступным со стороны выхода кабеля подключения. Крайнее при вращении против часовой стрелки положение резистора соответствует

минимальной чувствительности. Вращение по часовой стрелке приводит к увеличению чувствительности. Доступ к регулировке

чувствительности защищен винтом М3.

Рис. 2. Схема подключения датчиков

4 Условия эксплуатации

4.1 По устойчивости к климатическим воздействиям, датчики соответствуют виду климатического исполнения и категории

размещения УХЛ3.1 по ГОСТ 15150-69 и пригодны для эксплуатации в диапазоне температур от минус 25 до +80 °С.

4.2 По устойчивости к внешним воздействующим факторам датчики соответствуют:

- группе механического исполнения М15 по ГОСТ 17516.1-90 по испытаниям на виброустойчивость;

- ГОСТ Р 50030.5.2-99 по испытаниям на воздействие одиночных ударов с пиковым ускорением до 50 g.

4.3 По электромагнитной совместимости датчики соответствуют ГОСТ Р 50030.5.2-99.

4.4 Материалы, применяемые для изготовления корпусов выключателей, являются стойкими к длительному воздействию

смазочно-охлаждающих жидкостей (СОЖ), содержащих керосин, масла и щелочные растворы (среды группы 7 по ГОСТ 24682-81).

4.5 Рабочее положение датчиков в пространстве – произвольное.

4.6 Механические нагрузки, возникающие при монтаже датчиков, не должны нарушать целостности корпуса, кабеля и крепежных

элементов датчиков. Усилие натяжения кабеля по оси кабельного ввода при монтаже не должно превышать 100 Н (10 кгс). Усилие

натяжения кабеля в направлении, перпендикулярном оси кабельного ввода, не должно превышать значения 30 Н (3 кгс). Минимальный

радиус изгиба кабеля не менее 40 мм.

4.7 Датчики DC, у которых питание осуществляется от изолированного источника напряжения не более 30 В, а релейный выход

соединяется с изолированным источником напряжения не более 50 В переменного тока или не более 120 В постоянного тока относятся к

оборудованию класса III по ГОСТ Р МЭК 60536-2-2001.

4.8 Датчики DC, у которых питание осуществляется от изолированного источника напряжения не более 30 В, а релейный выход

соединяется с источником напряжения более 50 В переменного тока или более 120 В постоянного тока относятся к оборудованию класса II

по ГОСТ Р МЭК 60536-2-2001.

4.9 Датчики АС/DC, у которых питание осуществляется от источника напряжения более 50 В переменного тока или более 120 В

постоянного тока относятся к оборудованию класса I по ГОСТ Р МЭК 60536-2-2001

5 Рекомендации по монтажу и настройке

5.1 Датчик ДКЕ-Т может вворачиваться в стенку резервуара, при этом следует исключить демпфирование чувствительного

элемента конструктивными материалами. Например, в случае металлической стенки чувствительный элемент должен выходить из неё на

всю длину. Порядок регулировки чувствительности следующий:

• Установить датчик в предусмотренное место.

• При пустом резервуаре или при отсутствии жидкости в трубопроводе коммутационный элемент датчика должен

находиться в исходном состоянии (DC ИЛИ, АС/DC НО - индикатор не светится; АС/DC НЗ - индикатор светится).

При необходимости, установка исходного состояния обеспечивается вращением переменного резистора против

часовой стрелки.

• Заполнить резервуар или трубопровод до погружения чувствительного элемента в контролируемое вещество.

Рекомендуемая глубина погружения чувствительного элемента не менее 1/3 его длины.

• Чем больше относительная диэлектрическая проницаемость вещества (и чем больше влажность сыпучего

вещества), тем меньшая глубина погружения необходима для срабатывания датчика.

• При необходимости, вращением переменного резистора по часовой стрелке добиться срабатывания датчика (DC

ИЛИ, АС/DC НО - индикатор светится, АС/DC НЗ - индикатор не светится).

• Снизить уровень вещества до такой степени, чтобы освободить чувствительный элемент датчика. Убедиться, что

произошло возвращение коммутационного элемента в исходное состояние. При работе с жидкостями следует

учитывать, что возвращение коммутационного элемента в исходное состояние может быть задержано на время,

необходимое для стекания жидкости с чувствительного элемента.

• При необходимости повторить регулировку чувствительности.

5.2 Регулировку чувствительности датчика необходимо выполнять изолированным инструментом с соблюдением мер

безопасности, необходимых при работе на тококоведущих частях электроустановок до 1000 В.
