Сенсор ВБИ-М12-65Р-2113-Л.9 [2/2] У с л о в и я э к с п л у а т а ц и и

10*, 25* - ширина щели в мм.

3.1 Выключатель состоит из металлического или пластмассового корпуса, в котором размещена печатная плата с электронными

3.2.5 Падение напряжения на выходе выключателя не более 2 В.

3.2.6 Собственный ток потребления не более 25 мА.

3.3 Выключатели включаются в электрическую цепь по 3-х или 4-х проводной схеме (Рис. 1). Соответствие выводов и схема подключения

маркированы на корпусе каждого выключателя.

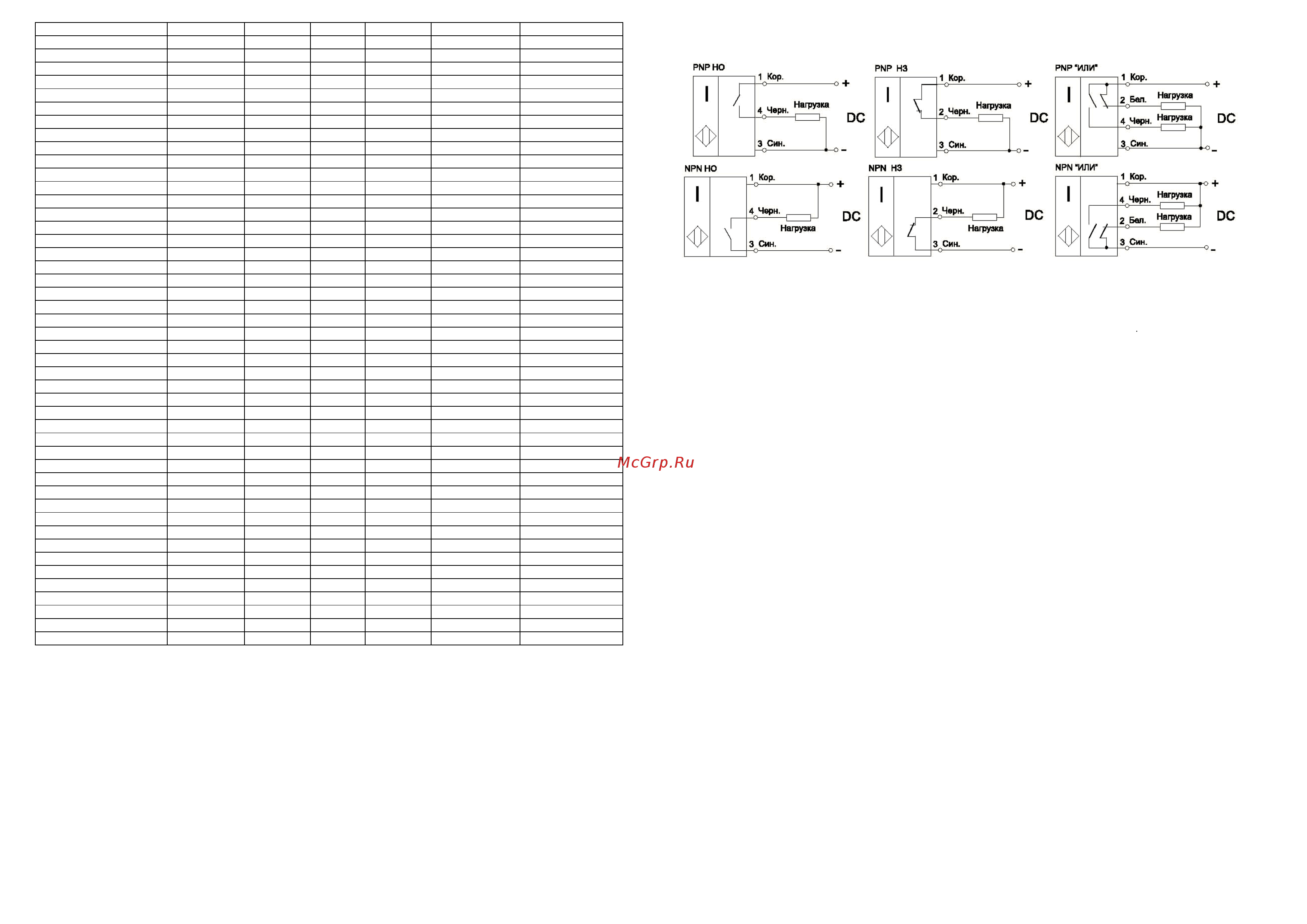

Рис.1. Варианты схем подключения датчиков

- ГОСТ Р 50030.5.2-99 по испытаниям на воздействие одиночных ударов с пиковым ускорением до 50 g.

4.3. По электромагнитной совместимости выключатели соответствуют ГОСТ Р 50030.5.2-99.

4.4. Выключатели имеют степень защиты оболочки IP67 по ГОСТ 14254-96 и ГОСТ 14255-96.

4.5. Материалы, применяемые для изготовления корпусов выключателей, являются стойкими к длительному воздействию смазочно-

охлаждающих жидкостей (СОЖ), содержащих керосин, масла и щелочные растворы (среды группы 7 по ГОСТ 24682-81).

4.6. Рабочее положение выключателей в пространстве – произвольное.

4.8. Механические нагрузки, возникающие при монтаже выключателей, не должны нарушать целостности корпуса, кабеля и

крепежных элементов выключателей. Усилие натяжения кабеля по оси кабельного ввода при монтаже не должно превышать 100 Н

- выключатель – 1 шт.;

- упаковка – 1 шт.;

- паспорт – 1 шт. на отгрузку по согласованию с заказчиком.
