Канализационные насосы
Погружной электронасосный агрегат
28
Amaline
Размеры
Amaline 200, 300, 400; материал корпуса двигателя – серый чугун
85
B165 a)
C
min
~10
Y
A
60
X
min
≤ 110
DN
D
min
H
Ümin
W T
D
min
E
C
2
C
1
C
3
200
150
80

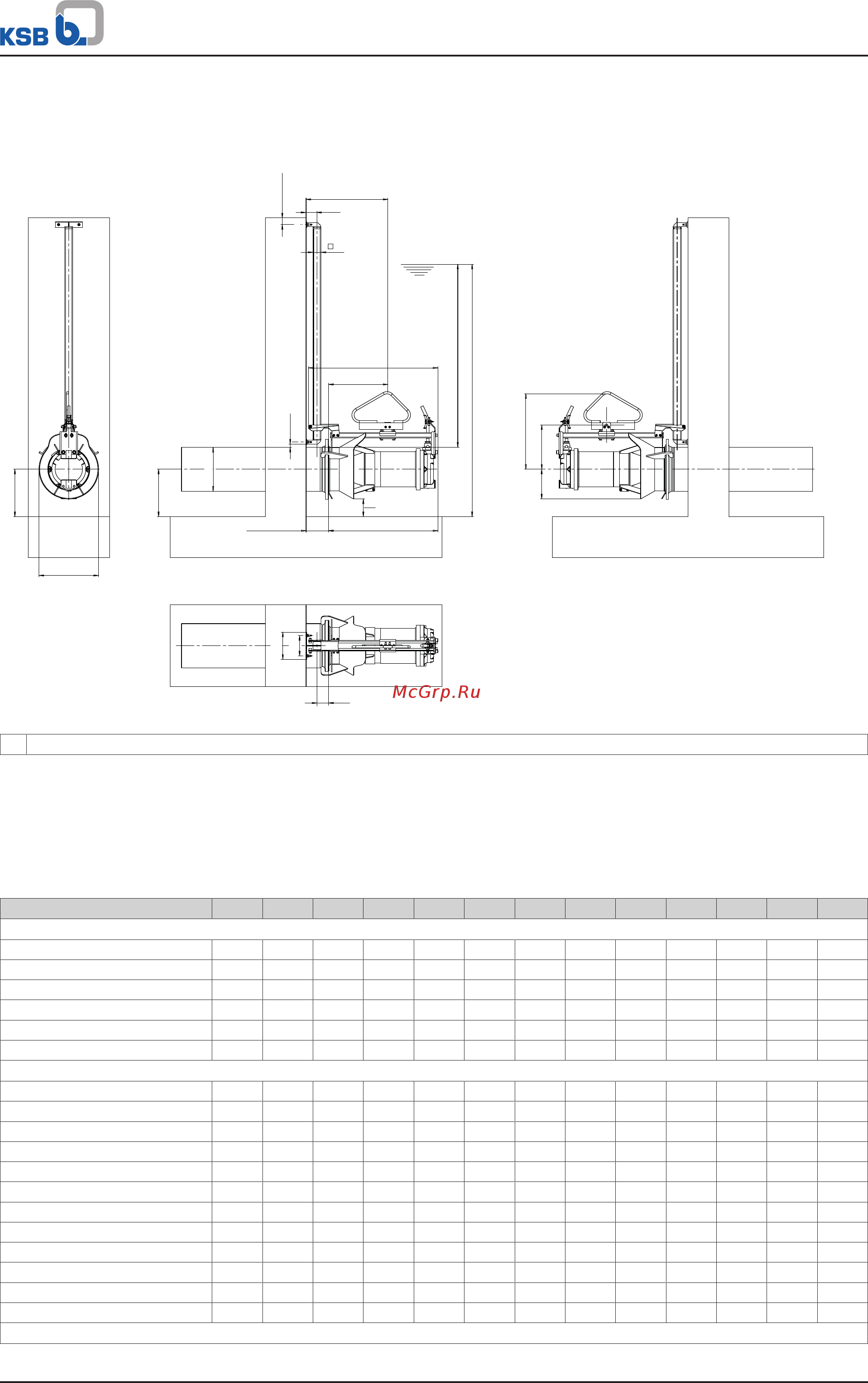

Рис
.9: Габаритные размеры Amaline 200, 300, 400 - материал корпуса двигателя – серый чугун
a) минимум
Допуски соединительной трубы (диаметр фланца и толщина
фланца) должны соблюдаться в обязательном порядке для
того, чтобы обеспечить безупречную работоспособность.
Перед монтажом фланцы должны быть при необходимости
доработаны. (
⇨
Страница37)
Габаритные размеры [мм]
Типоразмер A B C
мин.
C
1
C
2
C
3
D
мин.
E Hü
мин.
W
T
X
мин.
Y [кг]
Amaline 200
2021-1450/14 709 568 112 193 363 168 280 331 400 780 465 300 45,4
2022-1450/14 709 568 112 193 363 168 280 331 400 780 465 300 45,4
2022-1450/24 709 568 112 193 363 168 280 331 400 780 470 300 47
2034-1450/14 709 568 112 193 363 168 280 331 400 780 465 300 45,4
2034-1450/24 709 568 112 193 363 168 280 331 400 780 470 300 47
2035-1450/24 709 568 112 193 363 168 280 331 400 780 470 300 47
Amaline 300
3021-960/06 778 637 130 243 413 220 350 436 500 1000 545 380 58,5
3022-960/06 778 637 130 243 413 220 350 436 500 1000 545 380 58,5
3022-960/26 778 637 130 243 413 220 350 436 500 1000 545 380 58,5
3031-960/06 778 637 130 243 413 220 350 436 500 1000 545 380 58,5
3031-960/26 778 637 130 243 413 220 350 436 500 1000 545 380 58,5
3032-960/06 778 637 130 243 413 220 350 436 500 1000 545 380 58,5
3032-960/26 778 637 130 243 413 220 350 436 500 1000 545 380 58,5
3033-960/06 778 637 130 243 413 220 350 436 500 1000 545 380 58,5
3033-960/26 778 637 130 243 413 220 350 436 500 1000 545 380 58,5
3034-960/86 950 804 131 326 556 219 350 438 500 1000 555 390 169,5
3035-960/86 950 804 131 326 556 219 350 438 500 1000 555 390 169,5
3036-960/86 950 804 131 326 556 219 350 438 500 1000 555 390 169,5
Amaline 400
