Канализационные насосы
Погружной электронасосный агрегат
34
Amaline
Принадлежности

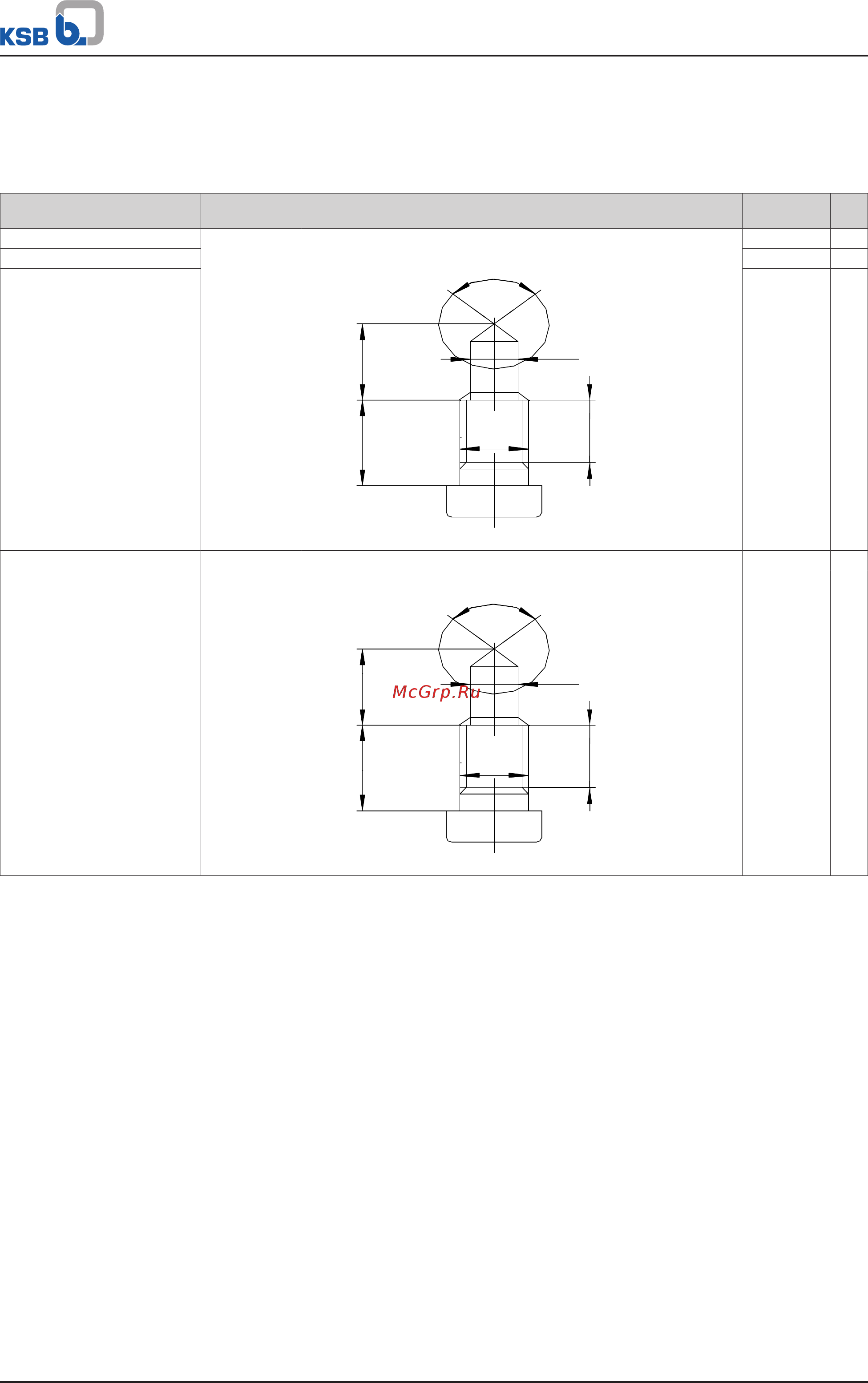

Отжимные винты
Отжимные винты
Amaline Отжимной винт Идент.
номер
[кг]
200 M16 x 60
5
118
Ø 8
M16
32
25
≥ 20
11197135 0,10
300 двигатели: 06, 26 11197135 0,10
400 11197135 0,10
300 двигатели: 86, 116 M20 x 95
Ø
118
8
M20
50,5
45
≥ 30
11197784 0,25
600 11197784 0,25
800 11197784 0,25
