ru — Перевод Оригинальной Инструкции
24 Серия e-SV - дополнительные инструкции по установке, эксплуатации и техническому обслуживанию
4.4.1 Рекомендации по гидравлической системе
См. схемы гидравлической системы; см. рис. ниже.

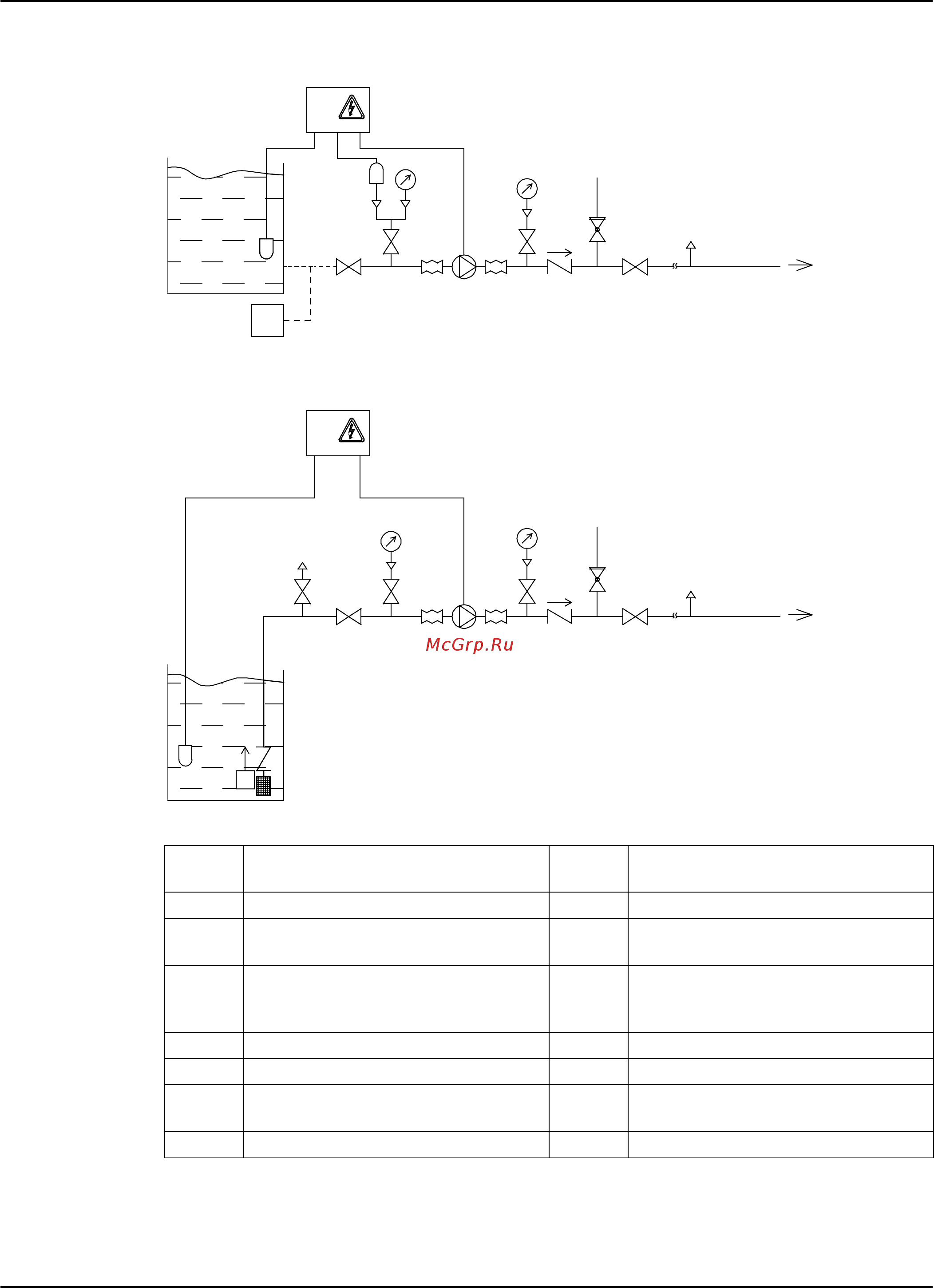

Рисунок 1: Монтаж с кавитационным запасом
Рисунок 2: Монтаж на стороне всасывания
Номер
позиции
Описание
Номер
позиции
Описание
1
Электрический насос
8
Электроды зондов или поплавок
2
Абсорбирующий вибрацию
демпфер
9
Автоматический
предохранительный клапан
3
Двухпозиционный
предохранительный клапан защиты
от сверхдавления
10
Донный обратный клапан с
фильтром
4
Двухпозиционный клапан
11
Электрическая панель
5
Манометр
12
Герметичный контур
6
Реле минимального давления
13
Двухпозиционный питательный
клапан
7
Обратный клапан
1. Во избежание всасывания осадка запрещается устанавливать агрегат в самой низкой
точке системы.
2. Во избежание попадания в систему пузырьков воздуха устанавливайте
предохранительный клапан в самой высокой точке системы.
EHM_M0016_A_sc
11
5
5
6
8
74 2 2 4
4
4
9
3
Q
1
12
EHM_M0017_A_sc
7
11
5
4
4 2 2
5
4
8
10
3
Q
4
9
1
13
