2 Установите крепление на деревянной декоративной панели и вставьте его в соответствующее гнездо на наружной

стороне дверцы машины (см. рис. 4a). После установки панели закрепите ее на наружной стороне дверцы при

помощи винтов и болтов (см. рис. 4b).

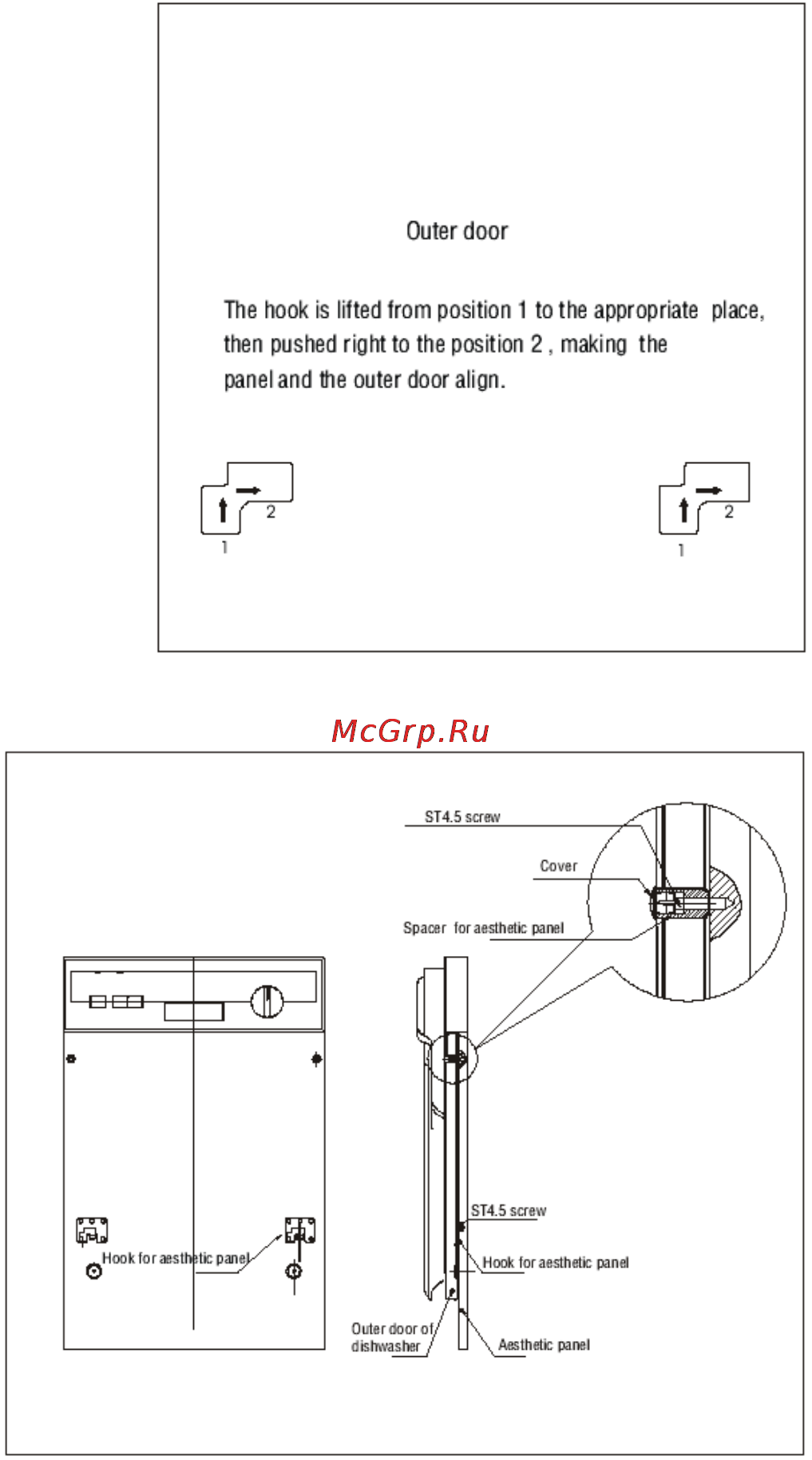

[Рисунок 4a]

Установка декоративной панели

(надпись на рисунке: установите крепление в соответствующее гнездо из положения 1, затем переведите вправо в

положение 2, совместив наружную дверцу с декоративной панелью).

[Рисунок 4b]

Установка деревянной декоративной

панели (надпись на левом рисунке:

крепление для декоративной панели,

надпись на правом рисунке сверху

вниз: винт ST4,5; заглушка;

пространство для декоративной

панели; винт ST4,5, крепление для

декоративной панели;

дверца машины, декоративная панель).

1. снимите заглушку

2. завинтите винт

. установите заглушку
