[Рисунок 1]

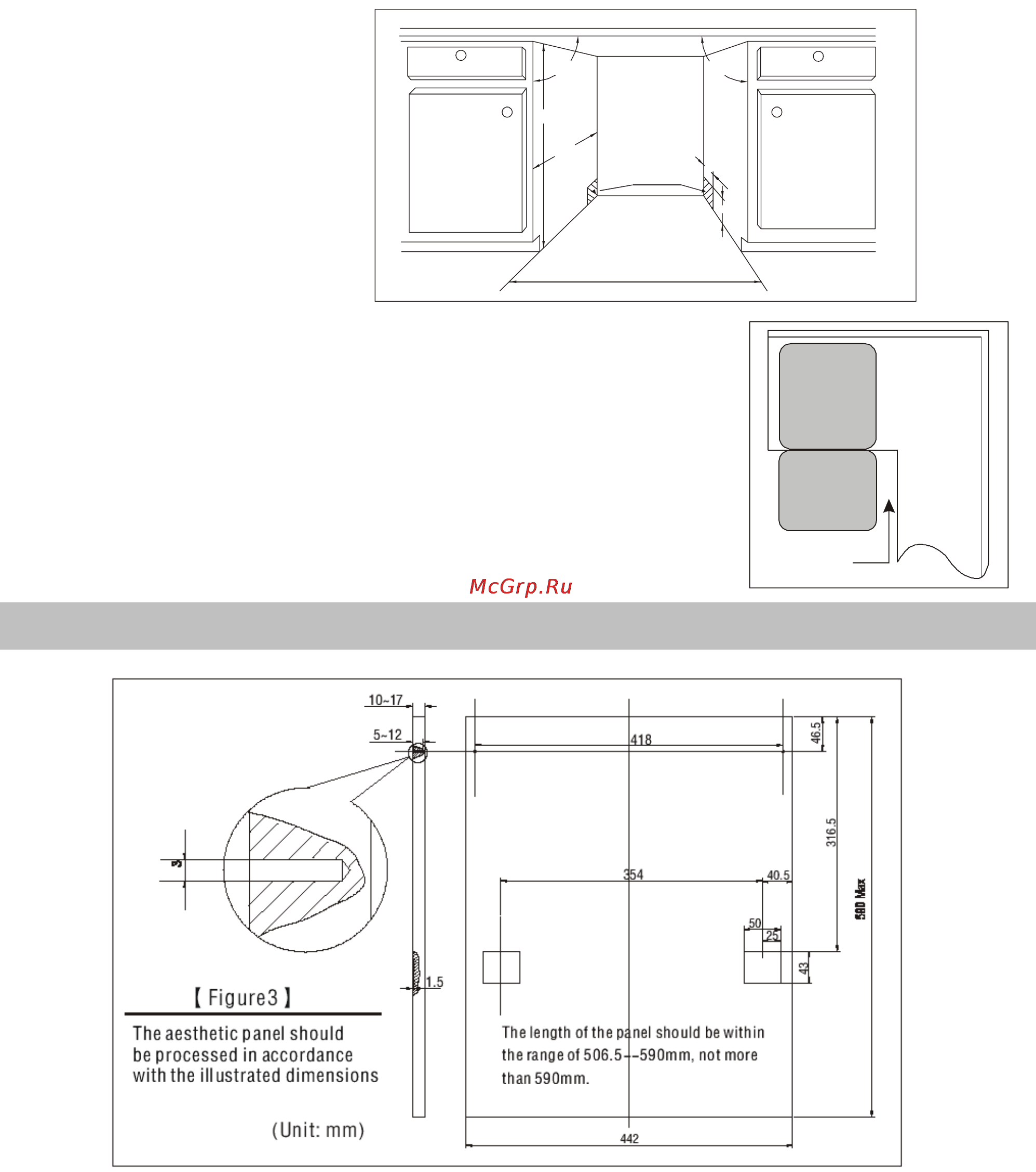

Размеры ниши для встраивания.
Расстояние между верхом
машины и столешницей менее
5 мм; дверца выровнена по краю
ниши (надписи на рисунке
сверху вниз: отверстия для
шнура питания, сливного и
заливного шлангов; расстояние
между низом и верхом ниши).
[Рисунок 2]
Минимальное пространство для открывания дверцы
(надписи на рисунке сверху вниз: посудомоечная
машина; ниша для встраивания; дверца машины;
90 Ўг
90 Ўг
450 mm
820mm
100
580mm
80
Spazio tra parte
inferiore e parte
superiore del vano
a incasso
Ingressi delle linee
di alimentazione,
scarico e
alimentazione idrica
Sportello della
lavastoviglie
Lavastoviglie
Spazio minimo di 50 mm
Vano a incasso
минимальное расстояние 50 мм).
1 Порядок установки деревянной декоративной панели приведен на рисунке 3
● Разме
р
ы и
у
становка
д
еко
р
ативной панели
[Рисунок 3]
Декоративную панель следует
устанавливать с соблюдением приведенных
размеров.
Длина панели должна составлять от 506,5 до 590 мм и не более.
(Размер указан в мм)
